Карманный радиоприёмник для геологов и политруков

В эпоху застоя, пришедшуюся на 1970-80-е годы, портативные транзисторные приемники были, пожалуй, самым распространенным источником музыкального сигнала и информации. Именно через них узнавали последние новости не только горожане и сельские жители, но и участники геологоразведочных и других экспедиций, а также политруки в войсках. Некоторые из моделей карманных радиоприёмников СССР даже претендовали на лавры настоящего Hi-Fi!

Особенности транзисторных радиоприёмников

Транзисторный радиоприёмник — это приёмник, в котором в качестве активных элементов применяются полупроводниковые транзисторы вместо вакуумных ламп. Это сделало приёмы радио более компактными, надёжными и энергоэффективными: транзисторы работают от низких напряжений, не требуют длительного прогрева и выдерживают механические нагрузки, что особенно ценно для портативных и бортовых приёмников (см. RadioLamp, Booksite).

Схемотехника транзисторных приёмников варьируется от простейших одно- или двухтранзисторных детекторных устройств до сложных супергетеродинных конструкций с несколькими преобразованиями частоты. В основе любой схемы лежит колебательный контур (катушка + конденсатор) для настройки на нужную несущую; далее сигнал усиливается, фильтруется и детектируется для извлечения полезной информации (см. Wikipedia, Landcomm).

Преимущества транзисторных приёмников: компактность и малый вес, низкое потребление энергии, высокая надёжность и простота изготовления. Они легко питаются от батарей, что делает возможным переносные и автономные модели. Кроме того, транзисторные схемы допускают широкую модернизацию — добавление автоматической регулировки усиления (АРУ), селективных фильтров и цифровой обработки (см. Radiolamp, Radiobooka).

Ограничения и особенности конструкции: качество приёма сильно зависит от точности колебательного контура и отстройки гетеродина; простые конструкции чувствительны к помехам и имеют ограниченную избирательность. Для приёма слабых станций часто требуется внешняя антенна и аккуратная настройка. Сложные супергетеродинные приёмники компенсируют это многоступенчатой фильтрацией и усилением, но требуют более тщательной настройки и элементов (см. Studfile, Radiobooka).

Практические советы: для улучшения работы простого транзисторного приёмника полезно оптимизировать антенну, экранирование и питание, а также внедрять АРУ и дополнительные фильтры для стабилизации выходного уровня и повышения помехозащищённости (см. Radiobooka, RadioLamp). Транзисторные приёмники остаются основой радиолюбительства и массовых приёмных устройств благодаря своей простоте, доступности и возможности самодельной сборки.

Селга-402

Первый советский радиоприемник на кремниевых транзисторах с начала 1970 года производил Рижский радиозавод имени Попова. Он работал в диапазонах ДВ и СВ, прием осуществлялся на внутреннюю магнитную антенну, также присутствовали гнезда для подключения внешней антенны и миниатюрного наушника. В комплект поставки входил кожаный футляр для переноски. Номинальная выходная мощность составляла 100 мВт, максимальная – 200 мВт.

Габариты радиоприемника были 170 х 100 х 47 мм, масса – 0,5 килограмма. Питание приемник получал от батарейки типа «Крона ВЦ» или аккумуляторной батареи 7Д-0,1.



Россия-301

Продукция Челябинского радиозавода, выпускавшаяся с 1970 года. Радиоприемник также именовался иногда просто «Россия», а на экспорт он шел под брендом «Astrad». Модель предназначалась для приема программ в диапазонах ДВ, СВ и двух поддиапазонах КВ и была собрана на 8 транзисторах. Номинальная выходная мощность встроенного динамика – 100 мВт. Питался приемник от четырех батареек типа А-316. Размеры – 215 х 125 х 47 мм, без батареек модель весила около 1 килограмма.

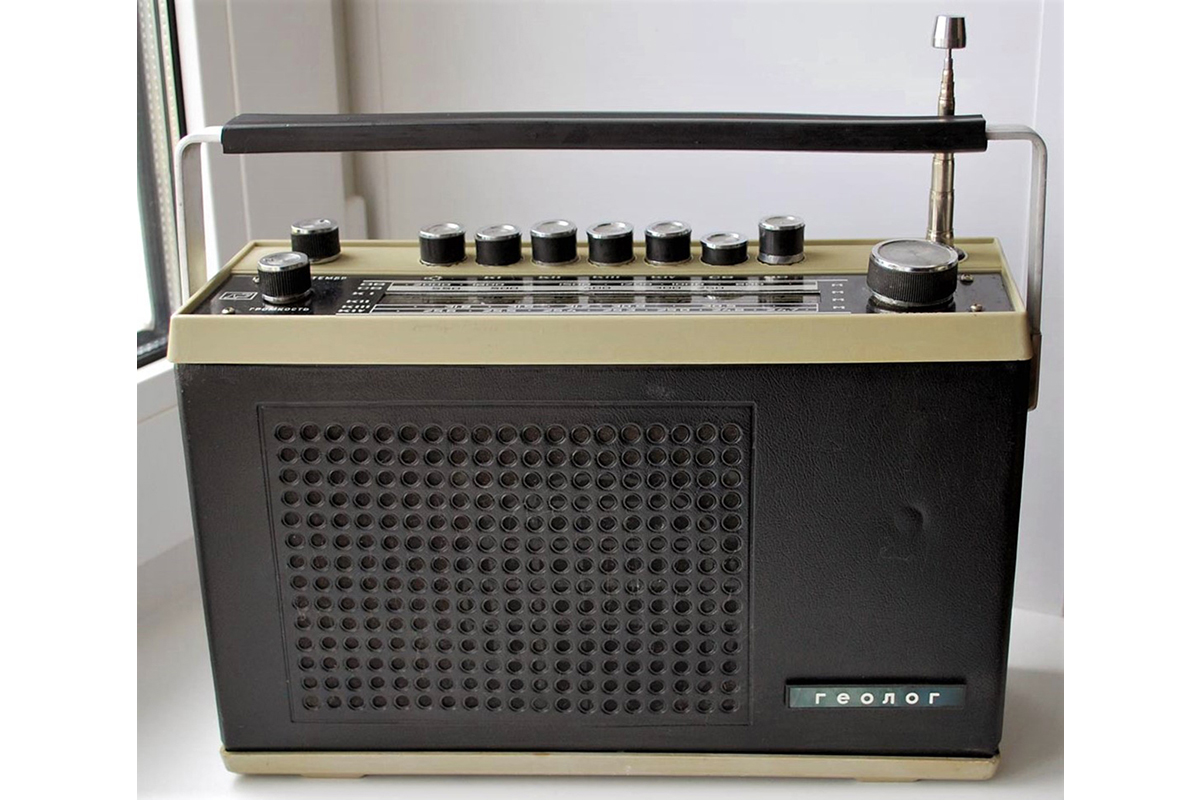

Геолог

Данный портативный транзисторный радиоприемник с 1971 года выпускался Днепропетровским радиозаводом. Раз существовала модель для альпинистов, то почему бы и не для геологов? Приемник работал в диапазонах ДВ, СВ и четырех поддиапазонах КВ. Выходная мощность встроенного усилителя достигала 0,7 Ватт, а диапазон воспроизводимых частот на встроенный громкоговоритель был от 200 от 4000 Гц. Питался приемник от 6 элементов типа 373, весил он 2,8 килограмма. Поскольку аппарат был предназначен для людей, много времени проводящих на открытом воздухе, то его корпус был надежно защищен от влаги и пыли.



Мрия-301

Под личиной обычного портативного приемника скрывалась радиола! Эта оригинальная модель с 1971 выпускалась Днепропетровским радиозаводом и включала в себя проигрыватель грампластинок. Диапазоны принимаемых волн - ДВ, СВ, КВ-1 и КВ-2. Полоса воспроизводимых звуковых частот на встроенный динамик – от 300 до 3500 Гц, номинальная выходная мощность составляла 250 мВт. Питание модель получала от шести элементов типа 373, напряжение питания – 9 В. Длительность работы при средней громкости от одного комплекта батареек была не менее 100 часов. Проигрыватель винила поддерживал три скорости вращения – 33, 45 и 78 об/мин. Габариты радиолы составляли 288 х 117 х 90 мм, вместе с батареями она весила 3 килограмма.

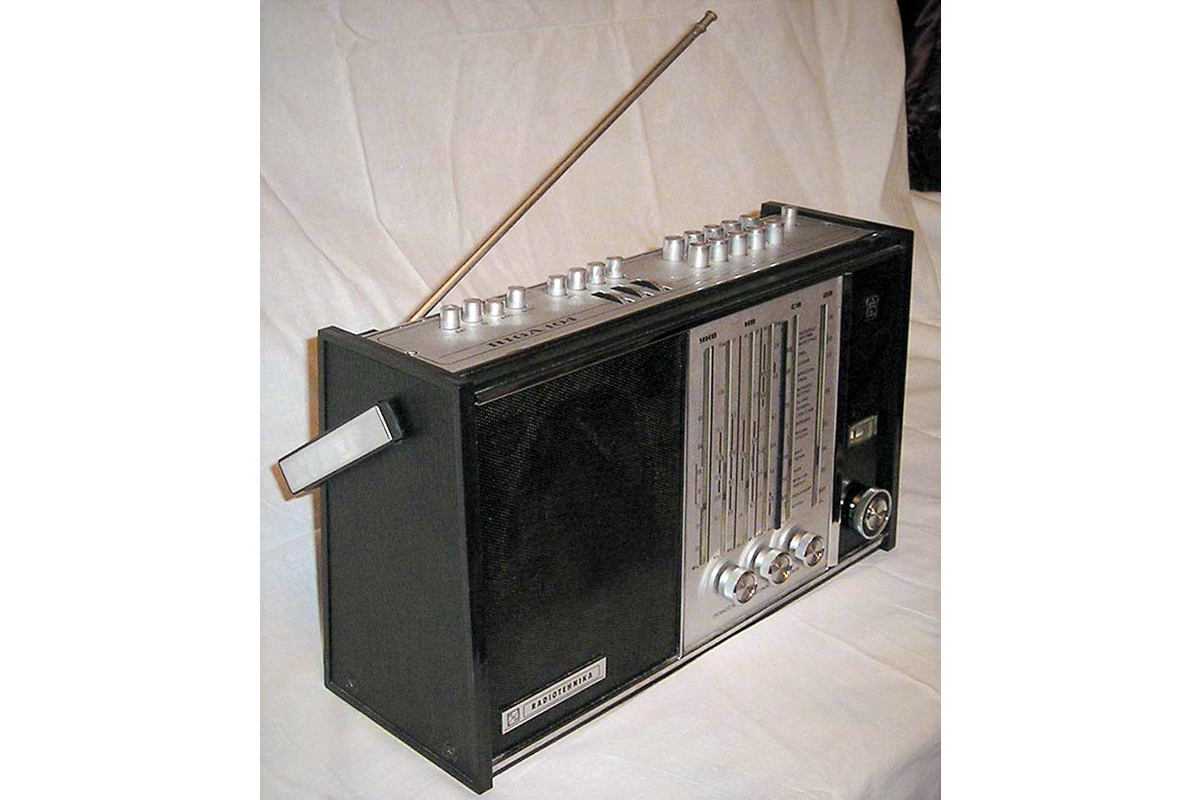

Рига-104

Солидный переносной аппарат производил Рижский радиозавод имени А.С.Попова с 1973 года. Он работал в диапазонах ДВ, СВ, КВ и УКВ, а система АРУ обеспечивала ему высокую помехоустойчивость, в приемнике также был индикатор точной настройки на станцию. Номинальная выходная мощность усилителя составляла 0,8 Ватта, максимальная достигала 2,5 Ватта. Модель имела плавную регулировку громкости и тембров, встроенный громкоговоритель – 3ГД-32. Были предусмотрены гнезда для подключения внешней антенны, УКВ диполя, проигрывателя винила, магнитофона, внешнего громкоговорителя, а также наушников. Для питания требовались шесть батареек типа 373, аппарат также работал от сети через встроенный выпрямитель. Размеры – 389 х 240 х 135 мм, вес вместе с батареями - 6,3 килограмма. Приемник поставлялся на экспорт не только в страны СЭВ, но и по всему миру.

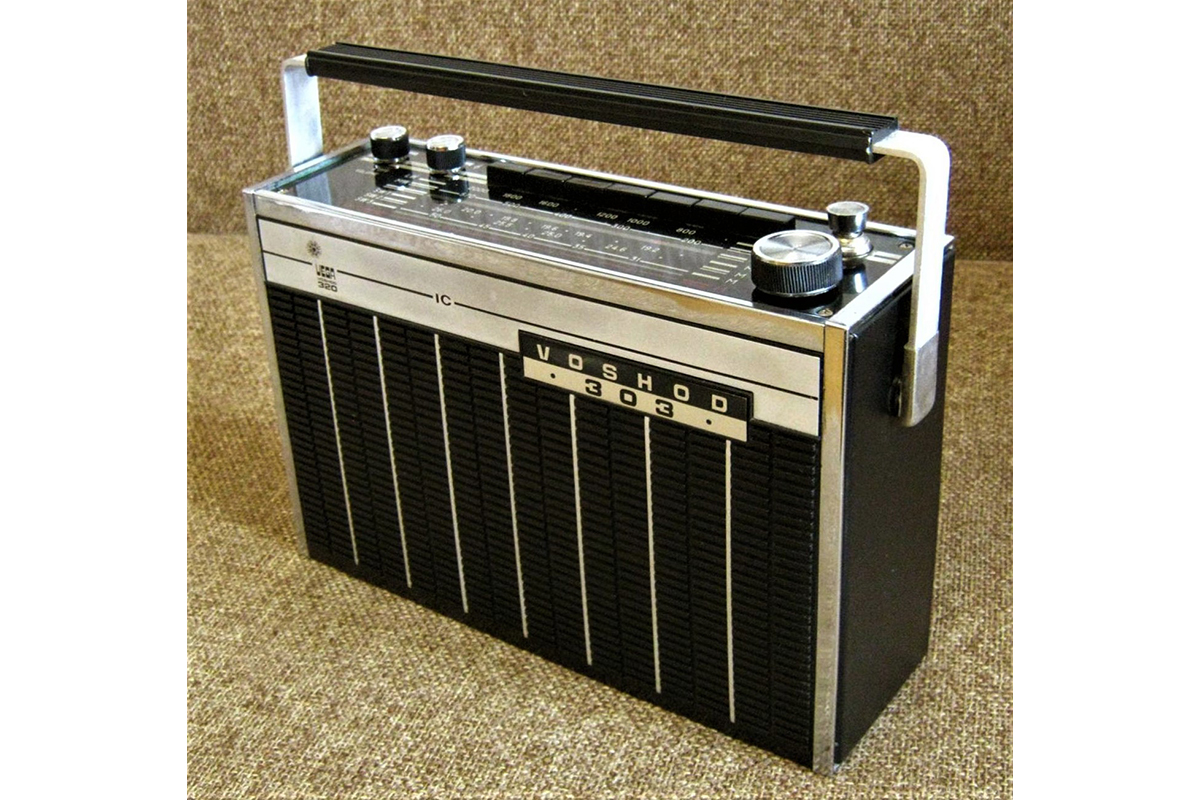

Восход-303

Эту модель с 1975 года выпускал Днепропетровский радиозавод. Аудитория данного радиоприемника была весьма оригинальной, поскольку производился он в основном на экспорт, а также как войсковой для…политруков. Работал приемник в диапазонах ДВ, СВ, KB и УКВ. Конструкция приемника и его схема была аналогична модели «Орион-302». Полоса звуковых частот в АМ была от 200 до 3550 Гц, в ЧМ – от 200 до 7100 Гц. Номинальная выходная мощность составляла 250 мВт. Габариты модели были 295 х 195 х 90 мм, вес – 3,6 килограмма.



Океан-209

Лучшая модель из серии популярных приемников под маркой «Океан», она выпускалась с 1976 года Минским ПТО «Горизонт». Приемник работал в диапазонах ДВ, СВ, КВ (целых пять поддиапазонов!) и УКВ. В диапазоне УКВ подстройка частоты была автоматической. Аппарат имел раздельные регуляторы тембра по ВЧ и НЧ, а также стрелочный индикатор настройки и подсветку шкалы. Номинальная выходная мощность составляла 0,5 Ватт. Питание было возможно от сети или от 6 элементов 373. Размеры аппарата были 365 х 259 х 125 мм, весил он 4,6 килограмма. Это был настоящий долгожитель – с незначительными изменениями модель выпускалась по 1984 год.

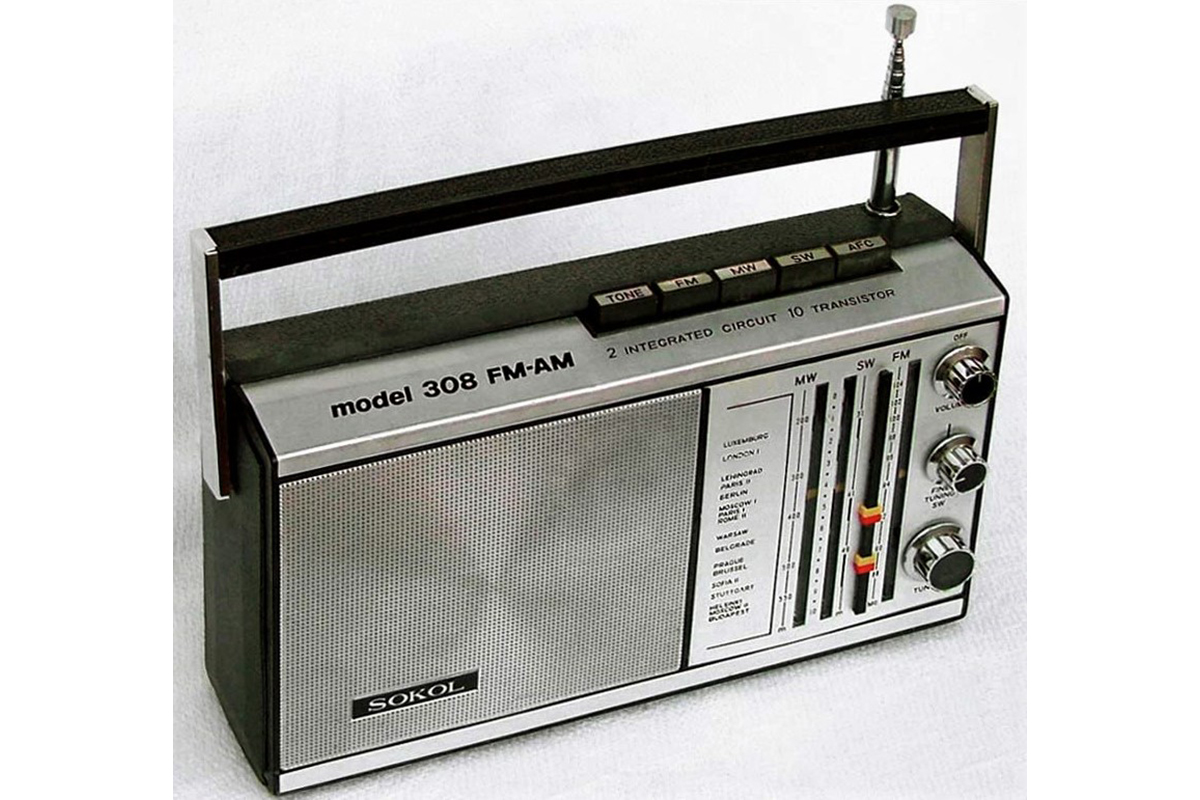

Сокол-308

Этот всеволновый портативный приемник с начала 1976 года производился Московским производственным объединением «ТЕМП». В нем уже применены интегральные микросхемы, присутствует автоматическая подстройка частоты в УКВ диапазоне. Полоса воспроизводимых звуковых частот в диапазонах СВ и KB - от 315 до 3550 Гц, а в диапазоне УКВ-ЧМ – от 315 до 7100 Гц. Номинальная выходная мощность - 0,3 Ватта, максимальная - 0,5 Ватта. Необходимое напряжение питания – 9 вольт. Масса радиоприемника с батареями питания составляла 1,3 килограмма, стоил он 77 рублей. Также производился экспортный вариант модели с обычным УКВ ЧМ и европейским FM диапазоном.



Спидола-232

Данный портативный радиоприемник выпускался Рижским электротехническим заводом ВЭФ с 1979 года. Он был рассчитан на работу в диапазонах ДВ, СВ и четырех поддиапазонах КВ, прием велся на внутренние магнитную и телескопическую антенны. В нем был светодиодный индикатор настройки, одновременно служивший для контроля степени разряда батарей, а также подсветка шкалы, разъемы для подключения наушников, внешней антенны и магнитофона для записи. Была предусмотрена раздельная регулировка тембра по НЧ и по ВЧ. Для питания использовались 6 элементов 373 либо внешний блок питания типа «БП-24». Номинальная выходная мощность составляла 0,4 Ватта, диапазон воспроизводимых звуковых частот – 125 - 4000 Гц. Габариты приемника были 260 х 360 х 110 мм, вес без батарей - 3,4 килограмма. Стоила модель 120 рублей.

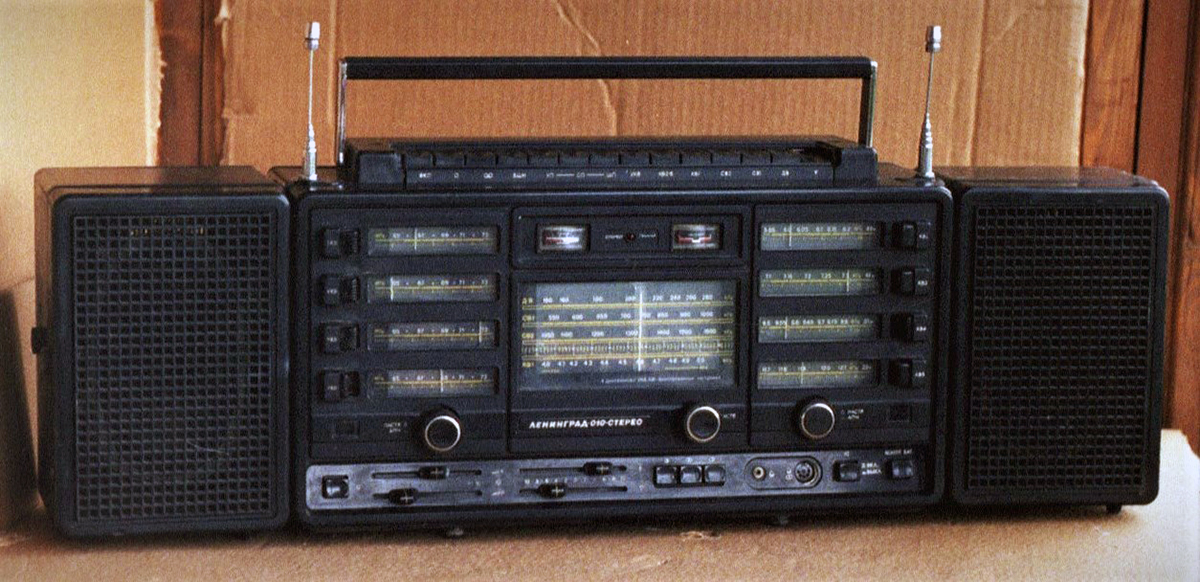

Ленинград-010-стерео

Это не магнитола и не музыкальный центр, а именно радиоприемник, причем стереофонический! Его с 1979 года выпускал Ленинградский завод «Радиоприбор». Он был предназначен для приема программ станций в диапазонах ДВ, CB-I, CB-II, пяти коротковолновых и УКВ. Высокая чувствительность приемника в диапазонах ДВ и СВ обеспечивалась применением двух отдельных магнитных антенн, в диапазоне УКВ – симметричного вибратора из двух телескопических антенн, а в KB диапазонах они включались параллельно. Также использовались балансные смесители каскадов на полевых транзисторах. Аппарат имел три раздельные группы шкал с отдельными ручками для настройки в каждой группе, была предусмотрена и возможность фиксированной настройки на четыре заранее выбранные станции в диапазонах УКВ и КВ. В приемнике были световые индикаторы стереофонических передач и многолучевого приема в диапазоне УКВ, стрелочные индикаторы точной настройки, напряженности поля и напряжения источника питания. К аппарату также можно было подключить внешние антенны, магнитофон, проигрыватель грампластинок и наушники. В акустических системах применялись широкополосные громкоговорители ЗГД-32. Питался аппарат от шести элементов А-373 либо от электрической сети. Диапазон воспроизводимых частот в диапазонах ЧМ достигал 80 – 12500 Гц. Максимальная выходная мощность при питании от батарей была 2 х 1,5 Ватта, от сети – 2 х 4 Ватта. Это был серьезный аппарат – он весил в сборе 9,5 килограммов, а цена составляла 375 рублей.
