Ну раз никто ничего более странного, чем манипуляции с амплитудой, не увидел, то вот пара картинок для иллюстрации:
Первая - сведённые вместе три осциллограммы из фильма Артёма, подписанные для ясности так, как они названы за кадром именно в этот момент - 20 кГц, 23 кГц и 25 кГц.

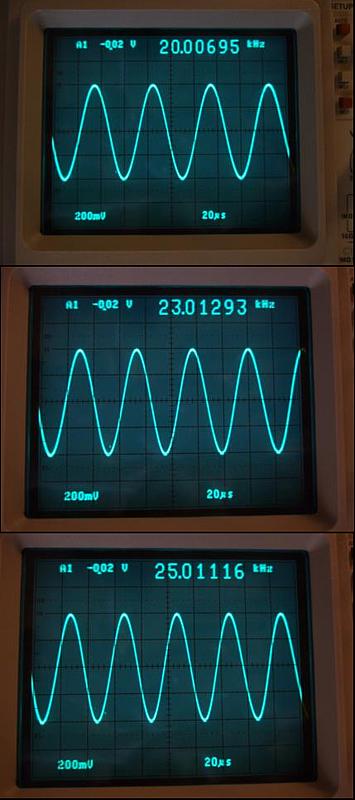

Уже эта картинка в целом показывает, что мы имеем дело с ловкостью рук и языка. Для незнакомых с тем, как и что показывает осциллограф, я сделал вторую картинку, с теми же частотами, но от генератора:
Дело в том, что осциллограф показывает не только амплитуду сигнала, но и его временные параметры. При изменении частоты изменяется и размер одного периода сигнала на экране, причём при увеличении частоты он, естественно, уменьшается, как хорошо видно из второй картинки (посмотрите внимательно, сколько полных и частичных периодов видно на экране - здесь для нас важно именно соотношение между разными частотами).
На картинках же из фильма, мало того, что 23 и 25 кГц выглядят совершенно одинаково (можете проверить
) , но и "20 кГц" выглядит, как частота, более высокая, чем "23" или "25кГц".
Про размах сигнала и фантастические (и не только в плане красивости изложения) объяснения за кадром после этого наблюдения можно просто забыть - это уже совершенно неважно.
Алексей
| Цитата |
|---|
| а Алекс Никитин, раз он тему поднял, может он там ещё чего углядел... |
Ну раз никто ничего более странного, чем манипуляции с амплитудой, не увидел, то вот пара картинок для иллюстрации:
Первая - сведённые вместе три осциллограммы из фильма Артёма, подписанные для ясности так, как они названы за кадром именно в этот момент - 20 кГц, 23 кГц и 25 кГц.
Уже эта картинка в целом показывает, что мы имеем дело с ловкостью рук и языка. Для незнакомых с тем, как и что показывает осциллограф, я сделал вторую картинку, с теми же частотами, но от генератора:
Дело в том, что осциллограф показывает не только амплитуду сигнала, но и его временные параметры. При изменении частоты изменяется и размер одного периода сигнала на экране, причём при увеличении частоты он, естественно, уменьшается, как хорошо видно из второй картинки (посмотрите внимательно, сколько полных и частичных периодов видно на экране - здесь для нас важно именно соотношение между разными частотами).
На картинках же из фильма, мало того, что 23 и 25 кГц выглядят совершенно одинаково (можете проверить
) , но и "20 кГц" выглядит, как частота, более высокая, чем "23" или "25кГц". Про размах сигнала и фантастические (и не только в плане красивости изложения) объяснения за кадром после этого наблюдения можно просто забыть - это уже совершенно неважно.
Алексей
