хелп: подключение PHILIPS 9009 через скарт

the fundamental principles of drum

Пользователь

Сообщений: 116

sfsc

#11

17-11-2004 15:16:18

1. да вроде уверен, тк кабель самодельный и паялся (не мной а фирмой) по классической схеме. к тому же подключал наоборот - скарт в двд плеер, с-видео - в тв, и не работает.
2. дак в том то и дело что в филипсе нет в меню выбора между с-видео и композитом. есть выбор типа подключаемого устройства к скарту в виде рекордер, спутн ресивер, игра, двд и тп. зачем он мне вообще непонятно, и как я понимаю конкретного типа сигнала к этим устройствам не присваивается, по кр мере в инструкции про это ни слова.

Михаил Голубов

Пользователь

Сообщений: 677

golmih

#12

17-11-2004 16:47:01

проверьте правильность распайки:

Для вывода S-Video сигнала на SCART, контакты распределяются так:

1 контакт S-Video (земля) - на 17 контакт SCART
2 контакт S-Video (земля) - на 13 контакт SCART
3 контакт S-Video (яркость) - на 20 контакт SCART
4 контакт S-Video (цветность) - на 15 контакт SCART

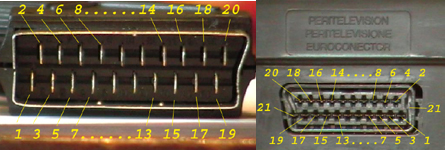

картинки с нумерацией ножек:
http://www.3dnews.ru/documents/3474/s-video_signal.jpg
http://www.3dnews.ru/documents/3474/scart.jpg

Михаил Голубов Пользователь Сообщений: 677	golmih #13 17-11-2004 16:50:20 а вот тут все распайки в картинках: http://bercov.h1.ru/scart.html

the fundamental principles of drum

Пользователь

Сообщений: 116

sfsc

#14

17-11-2004 17:08:57

спасибо, михаил! сегодня еще раз проверю все, и проведу кой какие экперименты=)
но не понятно мне 2 вещи все же
1. почему звука нет, только на полсекунды он появляется
2. как же все таки определяет тв какой сигнал ему использовать, ведь явно вручную указать ему с-видео или композит нельзя

может есть со всем этим у филипсов особенности какие то..

и еще - на этой ссылке немного по другому, в S-Video Connection тут земля не 17 а 18 контакт почему то
http://utopia.knoware.nl/users/eprebel/SoundAndVision/Engineering/SCART.html

Михаил Голубов

Пользователь

Сообщений: 677

golmih

#15

17-11-2004 17:33:59

1. точно 17. где ни смотрел - везде 17.
2. про меню Филипс - не знаю. может автоматом хватает.
3. звук. полагаю что сначала звук включается, но когда видео не проходит, этот видео-вход отключается. но возможно и из-за этого 18 контакта проблемы.

the fundamental principles of drum Пользователь Сообщений: 116	sfsc #16 18-11-2004 12:26:32 победа! оказалось что провода яркости и цветности перепутаны. определил методом тыка - взяв с композита 2 проводка и подсоединяя их к контактам с-видео штекера, хорошо что вариантов было немного. к тому же еще и звук левый и правый каналы перепутаны были. сейчас все работает, пишет y/c. разница с композитом хоть и небольшая, но есть. а звук оказалось на скарте включается только если есть видео сигнал. а если к боку соединять то всегда есть. и тип сигнал автоматом определяет как то. наконец то мои мучения закончились. спасибо всем участникам =)
