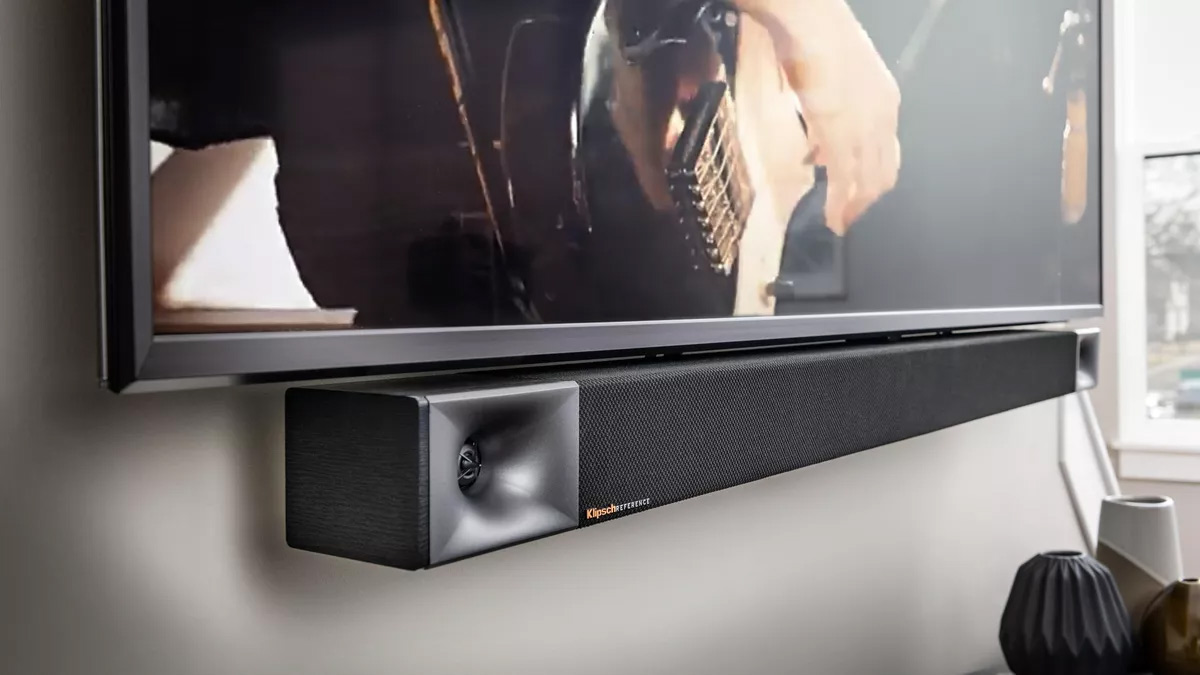

Расширение стандарта HDMI, названное ARC (Audio Return Channel), в строгом соответствии со своим названием позволяет транслировать звуковое сопровождение в обратном направлении – от телевизора на AV-ресивер или саундбар. Зачем вдруг это может понадобиться, как этим пользоваться и чем отличается ARC от eARC мы расскажем в этой статье.

HDMI ARC и eARC — зачем их разработали и стоит ли гнаться за возвратным каналом в ресиверах и ТВ?

Интерфейс HDMI (High Definition Multimedia Interface), представленный почти двадцать лет назад, стал практически стандартом де-факто для коммутации AV-техники. Прежде всего, его используют для передачи «в цифре» видео высокого разрешения, однако, с момента своего рождения стандарт включал и возможность трансляции аудиодорожки. Правда, передача данных изначально допускалась лишь в одном направлении – от источника контента на AV-ресивер, телевизор или проектор. Со временем (в 2009 году) появилось расширение стандарта HDMI, названное ARC (Audio Return Channel), которое позволяет транслировать звуковое сопровождение в обратном направлении – от телевизора на AV-ресивер или саундбар. Какую задачу решали разработчики в процессе работы над этим расширением? Для чего нужно передавать аудио от телевизора? Давайте разбираться.

HDMI ARC и eARC — зачем их разработали и стоит ли гнаться за возвратным каналом в ресиверах и ТВ?

Телевизор как эпицентр домашней развлекательной системы

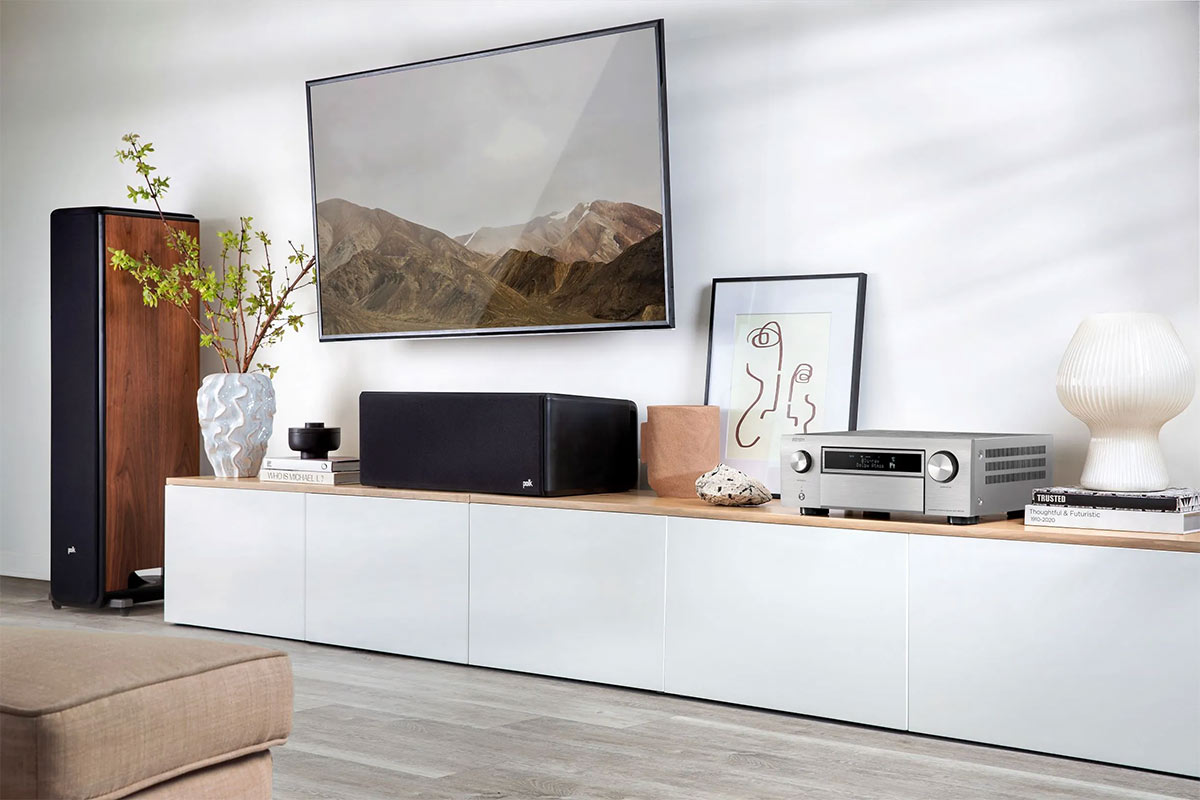

Классическая структура системы домашнего кинотеатра включает источник контента, которым может быть проигрыватель дисков Blu-ray, UltraHD Blu-ray или DVD, сетевой мультимедийный плеер или игровая консоль, многоканальный процессор с усилителями мощности или ресивер и устройство отображения – телевизор или проектор. При этом, в большинстве случаев сигнал в такой системе следует в одном направлении – от источника видеоряд и звуковая дорожка передаются на процессор или ресивер, в котором данные, относящиеся к аудио, отделяются и поступают на декодирование, а видео либо сквозным образом транслируются на телевизор или проектор, либо предварительно обрабатываются видеопроцессором ресивера. И, на первый взгляд, никакого реверса здесь не требуется. Но это только на самый первый взгляд.

HDMI ARC и eARC — зачем их разработали и стоит ли гнаться за возвратным каналом в ресиверах и ТВ?

Прежде всего вспомним, что телевизор всегда был не только устройством отображения, но и источником контента. На борту любого телевизора присутствуют различные тюнеры (аналоговые и цифровые) для приема телепрограмм – именно это отличает телевизор от монитора. Кроме того, современные телевизоры практически все способны подключаться с домашней компьютерной сети и оснащаются встроенными мультимедийными проигрывателями. Ну и, наконец, многие модели используют различные платформы Smart TV, предлагающие широчайший спектр самого разнообразного контента. И, несмотря на то, что внешние мультимедийные плееры зачастую обеспечивают картинку более высокого качества, а их функционал часто бывает богаче встроенных в телевизоры решений, основная масса пользователей вполне удовлетворены интегрированными в телевизор возможностями и выбирают именно этот вариант за удобство.

HDMI ARC и eARC — зачем их разработали и стоит ли гнаться за возвратным каналом в ресиверах и ТВ?

Но если телевизор стал источником контента, то стройная схема коммутации, описанная выше, требует адаптации под новые вводные. То есть, если вас удовлетворяет звучание динамиков, встроенных в телевизор, то никаких проблем нет. Правда, зачем тогда городить вокруг него продвинутую многоканальную аудиосистему или ставить саундбар – очевидно, что так поступают в случае, если хотят радикально улучшить качество звучания телевизора. А значит появляется необходимость передавать аудио от телевизора на процессор, ресивер или саундбар. До появления расширения ARC стандарта HDMI для решения этой задачи использовали цифровой оптический интерфейс Toslink. Все телевизоры в обязательном порядке имели цифровой выход Toslink, который подключался к соответствующему входу AV-процессора, ресивера или саундбара. Кстати, несмотря на массовое распространение HDMI ARC, до сих пор для обеспечения совместимости со старой техникой наличие выходных оптических портов обязательно для любого телевизора.

HDMI ARC и eARC — зачем их разработали и стоит ли гнаться за возвратным каналом в ресиверах и ТВ?

HDMI ARC – на все случаи жизни

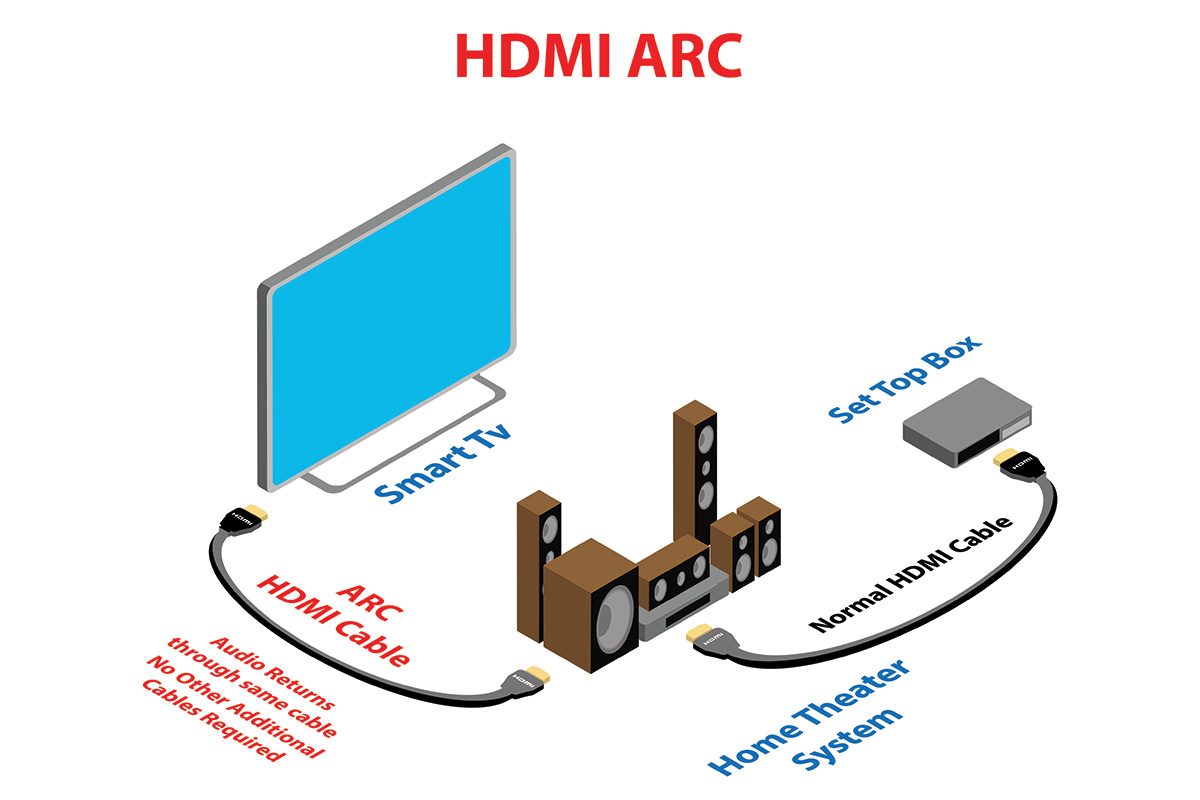

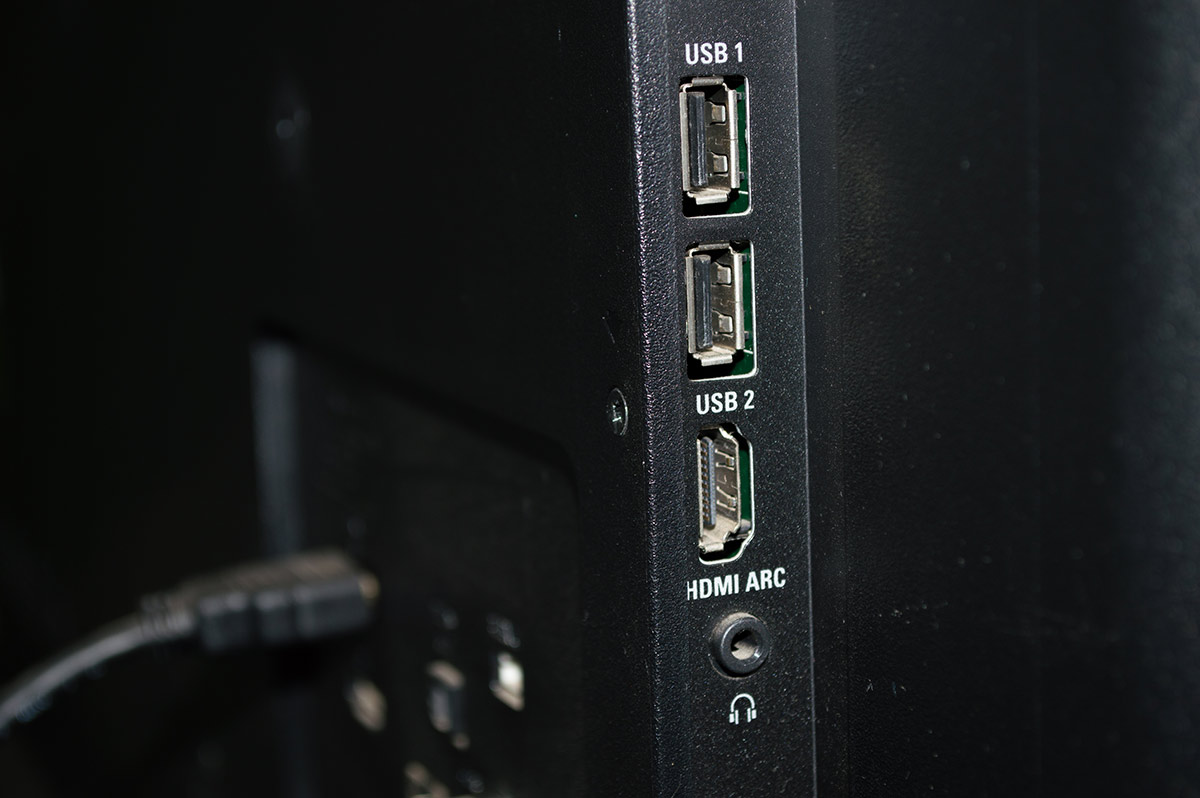

Добавление возможности обратной трансляции аудиопотока в стандарт HDMI позволило уменьшить количество необходимых кабелей в системе, отказавшись от оптического соединителя. В принципе, теперь для подключения устройства отображения необходим единственный кабель HDMI, по которому телевизор получает «картинку», и по этому же кабелю передает при необходимости обратно звук. Чтобы все заработало как надо, необходимо, чтобы стандарту HDMI ARC соответствовали порты и на телевизоре, и на процессоре, ресивере или саундбаре. В большинстве современных моделей AV-техники есть хотя бы один порт, удовлетворяющий этим требованиям.

HDMI ARC и eARC — зачем их разработали и стоит ли гнаться за возвратным каналом в ресиверах и ТВ?

В спецификации ARC для обратной трансляции аудиопотока выделена полоса 1 Мбит/сек., что позволяет передавать пяти- и семиканальное аудио в стандартах Dolby Digital и DTS, а также стерео в несжатом формате PCM. Главным недостатком ARC считается фактическая необязательность его реализации в полном объеме. То есть, в какой степени декларируемый в стандарте функционал будет реализован в конкретном устройстве определяет производитель. В результате конкретная модель телевизора может передавать по обратному каналу, например, только сигнал Dolby Digital или только PCM.

HDMI ARC и eARC — зачем их разработали и стоит ли гнаться за возвратным каналом в ресиверах и ТВ?

HDMI eARC – светлое будущее коммутации

А что же завтра? Современной версией обратного аудиоканала стал eARC (Enhanced Audio Return Channel), который включен как неотъемлемая часть в стандарт HDMI 2.1. Главным новшеством расширенного обратного аудиоканала стала существенно более широкая полоса пропускания – скорость передачи аудиопотока для eARC составляет уже 38 Мбит/сек., что позволяет транслировать восемь каналов несжатого аудио с параметрами 24 бит/192 кГц. То есть, обратный канал eARC способен передавать саундтреки в новейших форматах Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS:X, а также многоканальное аудио LPCM с параметрами 24 бит/192 кГц, в котором часто записан саундтрек на дисках Blu-ray и UltraHD Blu-ray с концертными программами. Плюс в стандарт HDMI, наряду с eARC, наконец интегрируется протокол CEC, позволяющий использовать один пульт ДУ для управления несколькими компонентами системы. К примеру, с помощью пульта телевизора регулировать громкость саундбара.

HDMI ARC и eARC — зачем их разработали и стоит ли гнаться за возвратным каналом в ресиверах и ТВ?



Вывод:

Расширение ARC стандарта HDMI стало логичным развитием функционала интерфейса, необходимым для сохранения реноме универсального стандарта коммутации компонентов развлекательных систем. И его усовершенствованная версия eARC работает на решение той же задачи, поддерживая актуальность HDMI на новом витке технического прогресса.

Использованы фотоматериалы Shutterstock.com


Анатолий Максименко

24 августа 2021 года
