Как измерить overhang у тонарма при помощи шаблона

Пользователь Vadgr Николин в 2019 году спросил на нашем форуме, как использовать шаблон (фото он приложил, на главном изображении) для измерения overhang.

«На шаблоне метки но голова же за шпиндель не опуститься =0 есть какой-то хитрый способ?», — спросил Николин.

Overhang (в переводе — «заход», «свес») — это расстояние между кончиком иглы звукоснимателя и центром шпинделя проигрывателя в крайнем положении тонарма.

Этот параметр критически важен для точного считывания звуковой дорожки: при движении по пластинке игла должна сохранять корректный угол относительно канавки. Если overhang не соответствует рекомендованному значению (указанному в технических характеристиках тонарма), возникают угловые ошибки слежения. Они приводят к искажениям звука, неравномерной нагрузке на стенки канавки и ускоренному износу как иглы, так и самой пластинки.

Правильная настройка overhang минимизирует эти ошибки, обеспечивая равномерный контакт иглы с дорожкой на всём протяжении проигрывания. Для регулировки используют специальные шаблоны‑транспортиры, позволяющие точно выровнять картридж относительно оси вращения пластинки.

Также он сообщил, что на его тонарм должно быть 15 мм, однако когда шелл на тонарме, по факту получается 14 мм. Автора топика тут же поправили, заявив, что его размышления в корне не верны. Дело в том, что 15 мм считаются от центра шпинделя диска. А от резинке на шелле будет совсем иное значение.

Что же касается способа измерения, тот тут у участников дискуссии были разные мнения.

«Подложить что-нибудь на шпиндель, EP адептер или несколько пластинок, что бы игла опустилась именно на риску этого шаблона», — предложил пользователь Сергей — «Лучше конечно повернуть шелл и померить линейкой. Любые шаблоны, это бесполезная херня».

«Шелл перевернуть, поставив вверх иголкой», — написал Алексей Алексеев.

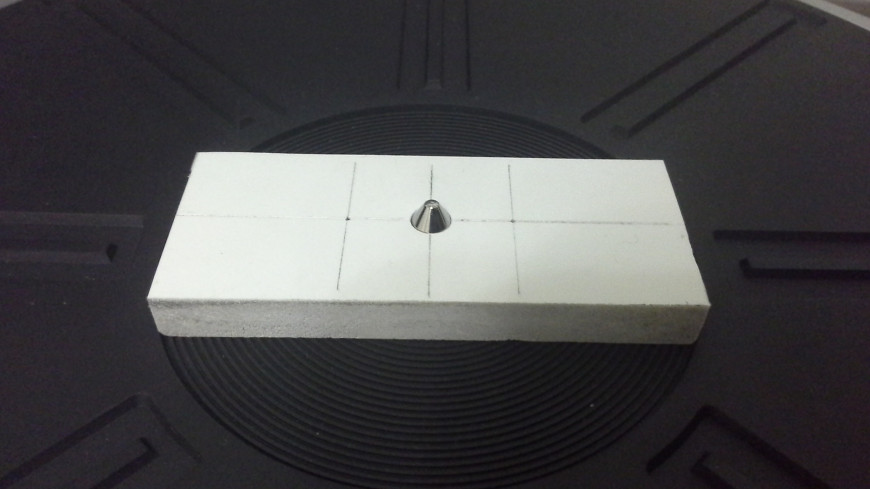

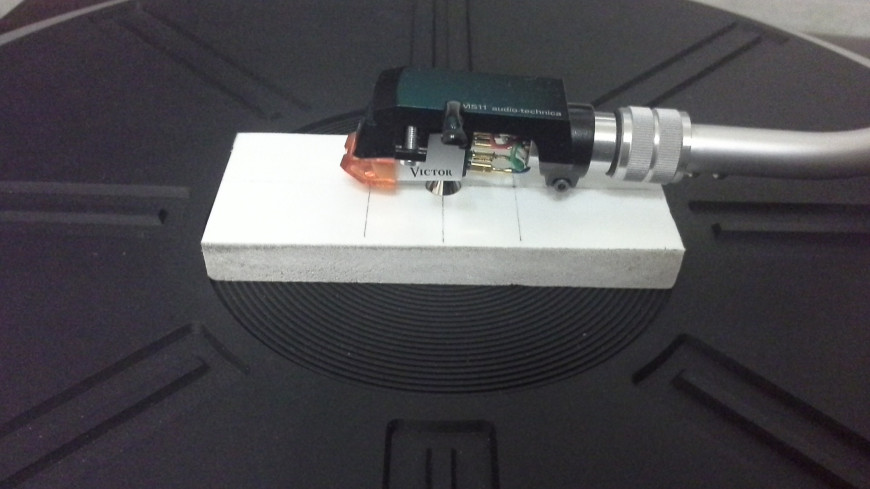

Некоторые пользователи показали собственное изобретение — некоторое устройство из 10-миллиметрового профиля, где игла находится в 1-2 мм от метки (см изображение ниже).

Однако некоторые заметили в подобной конструкции большой недостаток. Вот что написал по этому поводу Алексей Алексеев:

«Толщина приспособы на картинке значительно больше, чем у пластинки. Соответственно, тонарм задран и кончик иглы располагается ближе к шпинделю, чем было бы на пластинке. Точка оверхенга должна находиться на линии, соединяющей шпиндель с осью тонарма».

Разговор свелся к тому, что шаблоны можно использовать для измерения показателя overhang у тонармов, но ими надо уметь пользоваться, да и не всегда они дают точные результаты.

Как использовать шаблоны для измерения overhang у тонармов

Для корректной настройки overhang (свеса) тонарма используют специальные шаблоны‑транспортиры — чаще всего Baerwald, Lo‑den или Stevenson, в зависимости от стандарта, рекомендованного производителем тонарма.

Шаблон кладут на опорный диск проигрывателя так, чтобы его базовая линия совпала с осью вращения пластинки. Затем устанавливают картридж в тонарм и ослабляют винты крепления, чтобы можно было свободно перемещать его вперёд‑назад. Иглу аккуратно подводят к одной из калибровочных точек шаблона (обычно их две: ближняя и дальняя). Задача — добиться, чтобы кончик иглы точно совпал с центром метки. При этом корпус картриджа должен быть параллелен направляющим линиям шаблона.

После выравнивания по первой точке проверяют вторую: если игла попадает в обе метки, overhang настроен верно. Если нет — слегка сдвигают картридж и повторяют проверку. Когда совпадение достигнуто, надёжно фиксируют винты, не допуская смещения.

В завершение рекомендуется перепроверить положение иглы на обеих точках: малейший перекос даст угловые ошибки слежения. Правильная настройка обеспечивает точное воспроизведение и снижает износ пластинки и иглы.

13 ноября 2025 года

Константин Смородин
