Магия коррекции

Акустический процессор Trinnov ST2-HiFi

Цена – 355 000 руб.


Скрупулезно подбирая компоненты в свою систему, любитель музыки зачастую забывает об одном из главных элементов, влияющих на итоговый результат, — собственно комнате, в которой предстоит работать его технике. Специально готовить такое помещение и хлопотно, и совсем не дешево. Другой способ решения проблемы — использование акустического процессора.

Акустический процессор Trinnov ST2-HiFi

На рубеже веков три французских инженера —Арно Лабори (Arnaud Laborie), Себастьян Монтойя (Sébastien Montoya) и Реми Брюно (Rémy Bruno) — заинтересовались вопросами оптимального воспроизведения объемных саундтреков к кинофильмам и в 2000 году создали компанию Trinnov, что в вольной расшифровке означает «трехмерные инновации». Начали они с разработки математического инструментария, который дал бы возможность строить акустическую модель помещения, опираясь на результаты измерений при помощи набора калиброванных и специально расположенных микрофонов (технология High Spatial Resolution). Через два года после образования фирмы к делу подключилось государство в лице французского министерства науки, выделившего на исследования молодых инженеров грант в один миллион евро, а в 2003 году в журнале общества звукоинженеров (JAES) была опубликована первая статья, где излагалась концепция метода, предлагаемого Trinnov. Инновационный подход позволял не только улучшить пространственное разрешение звукового поля, но и эффективно компенсировать неблаготворное влияние акустических особенностей помещения прослушивания.

Акустический процессор Trinnov ST2-HiFi

Акустический процессор Trinnov ST2-HiFi

Математическая модель конкретного помещения строится на основании измерений, проводимых при помощи четырехкапсульного микрофона, который был специально сконструирован инженерами Trinnov.
Первым практическим результатом этих разработок стал представленный на 118-й конвенции JAES в Барселоне в 2005 году профессиональный процессор Optimizer. Уже два года спустя такими устройствами были оснащены многие крупнейшие радио- и телевизионные студии мира, а еще через год математический аппарат Trinnov был внедрен в компоненты для домашних кинозалов, например в ресиверы Sherwood и AV-процессоры ADA. 2010 год ознаменовался появлением бытового процессора под собственной маркой — четырехканального Trinnov ST2-HiFi, а в 2012-м свет увидел 32-канальный предварительный усилитель с акустическим процессором Ametyst. В последнее время интерес инженеров Trinnov сконцентрирован на новейших форматах кодировки многоканальных саундтреков для крупных кинозалов — Dolby ATMOS, Auro 3D и пока лишь анонсированном аналогичном стандарте DTS. Все они подразумевают использование большого числа независимых каналов, что повышает значение систем автоматического конфигурирования и оптимизации — как раз таких, на которых специализируется французская компания.

Акустический процессор Trinnov ST2-HiFi

Акустический процессор Trinnov ST2-HiFi

Невозможно переоценить вклад, вносимый помещением, где установлена музыкальная система, в ее звучание. Зачастую влияние особенностей комнаты на качество воспроизведения оказывается сильнее, чем нюансы подбора отдельных компонентов, и даже переход к технике более высокого класса может дать не столь ощутимый эффект, как грамотная акустическая подготовка зала. Но на этом пути аудиофила поджидает целый букет препятствий, начиная от трудоемкости и дороговизны процесса как такового и заканчивая необходимостью справиться с весьма сложной подчас задачей — как гармонично соединить эту самую подготовку с существующим или создаваемым дизайном помещения. Альтернативные пути решения подобных проблем до определенного момента просто отсутствовали, и любителю качественного звука приходилось мириться с тем результатом, которого удавалось достичь путем подбора компонентов системы и использования доступных методов акустической обработки. Ситуация начала меняться с появлением аудиопроцессоров, способных компенсировать особенности комнаты. В идеале такие устройства призваны вовсе исключить влияние зала, о чем и заявляют французские инженеры из компании Trinnov.

Акустический процессор Trinnov ST2-HiFi

Акустический процессор Trinnov ST2-HiFi

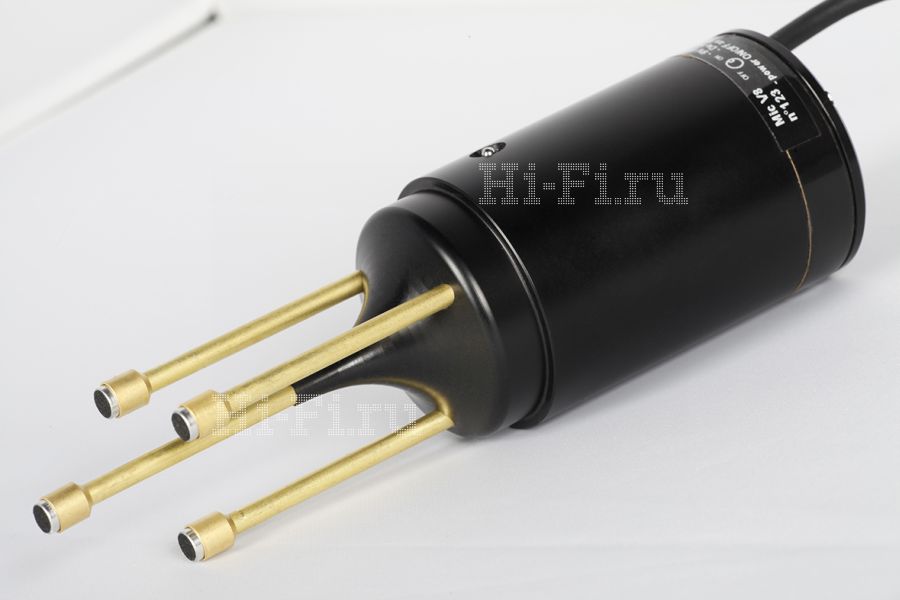

Опираясь на фирменный математический аппарат моделирования трехмерного звукового поля в замкнутом пространстве, четырехканальный акустический процессор Trinnov ST2-HiFi нивелирует негативное влияние ранних отражений звуковых волн от стен, пола и потолка, нормализует итоговую амплитудно-частотную характеристику системы, минимизирует фазовые искажения и даже умеет исправлять ситуацию, вызванную не слишком удачным расположением АС в комнате. Математическая модель конкретного помещения строится на основании измерений, проводимых при помощи четырехкапсульного микрофона, который был специально сконструирован инженерами Trinnov. Капсюли образуют тетраэдр (треугольную пирамиду), что позволяет фиксировать правильную фазовую картину распространения акустических волн. При изготовлении этого микрофона каждый капсюль тщательно отбирается и калибруется, после чего для микрофона готовится конфигурационный файл, загружаемый в процессор. В итоге достигается прецизионная точность измерений: угловое разрешение по всем направлениям составляет менее ±2°, частотный отклик фиксируется на уровне ±0,1 дБ в диапазоне 20 Гц — 24 кГц. Тут нужно обратить внимание на важный момент: измерительный микрофон не входит в комплект поставки процессора, и для калибровки системы в конкретной комнате придется пригласить сертифицированного Trinnov специалиста, имеющего этот уникальный инструмент. С одной стороны, такое правило несколько усложняет запуск Trinnov ST2-HiFi в эксплуатацию, но, с другой стороны, настройку столь сложного компонента в любом случае разумнее доверить профессионалу, причем далеко не только из-за микрофона, о чем мы расскажем ниже. В процессе многоточечного измерения фиксируются реверберации и собственные резонансы комнаты, определяются амплитудно-частотные и импульсные характеристики для каждой акустической системы в конкретных условиях.

Акустический процессор Trinnov ST2-HiFi

Акустический процессор Trinnov ST2-HiFi

Ноу-хау Trinnov состоит в соблюдении очень хрупкого баланса, чтобы исправление одних характеристик не вредило звуку в иных аспектах.
Подготовив на основании этих данных акустическую модель помещения и рассчитав положение в нем колонок, алгоритм оптимизации рассчитывает параметры корректирующих фильтров. При этом используются различные инструменты: фильтры Линквитца — Рейли, Бесселя и Баттерворта 2-го, 3-го и 4-го порядков. На первом этапе оптимизатор компенсирует первые, наиболее заметные слуху отражения звуковых волн. Вторичные реверберации сохраняются, чтобы не превращать комнату в безэховую камеру. Затем проводится выравнивание частотного отклика: в низкочастотной части рабочего диапазона компенсируются комнатные резонансы, а в области средних и высоких частот устраняется окраска звучания, связанная с неоднородностью рассеяния звуковых волн от стен, пола, потолка и предметов интерьера. Ноу-хау Trinnov состоит в соблюдении очень хрупкого баланса, чтобы исправление одних характеристик не вредило звуку в иных аспектах. К примеру, при наличии серьезных собственных резонансов комнаты попытка выпрямить АЧХ системы приведет к появлению заметных фазовых искажений в звучании. В такой ситуации оптимизатор Trinnov ST2-HiFi не будет стремиться достичь идеально ровной частотной характеристики, оставив свободу маневра по минимизации фазовых искажений.

Акустический процессор Trinnov ST2-HiFi

Акустический процессор Trinnov ST2-HiFi

Акустический процессор Trinnov ST2-HiFi

Кроме того, функциональное оснащение процессора позволяет использовать его в роли активного кроссовера в системах с многополосным усилением. Обладая четырьмя независимыми каналами, он предоставляет возможность автоматически измерять и выравнивать итоговую АЧХ системы, выбирая типы и настраивая характеристики разделительных фильтров.

Акустический процессор Trinnov ST2-HiFi
Основной экран управления.

Акустический процессор Trinnov ST2-HiFi

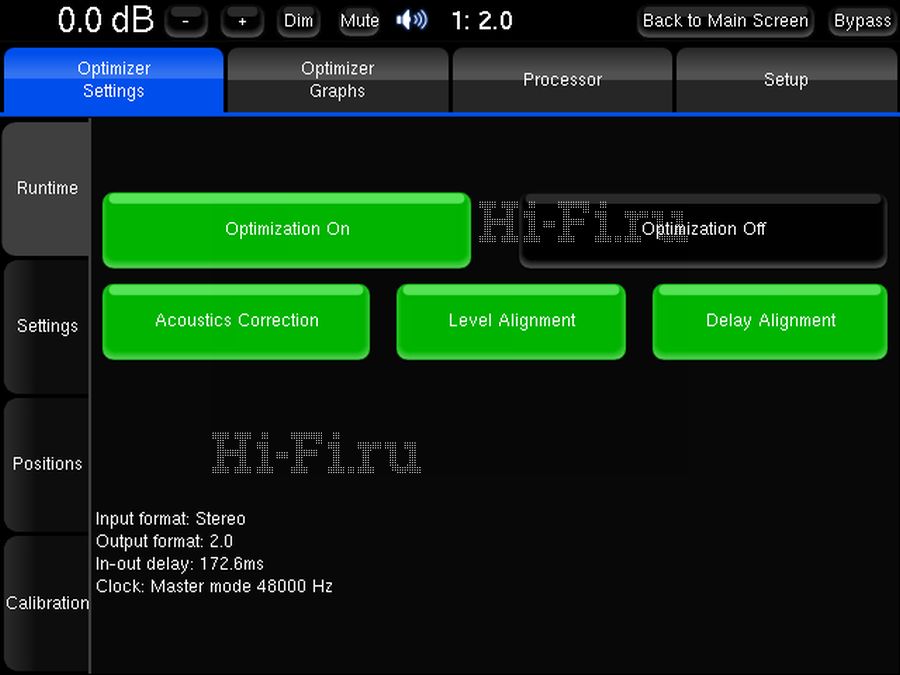

Экран управления оптимизатором.

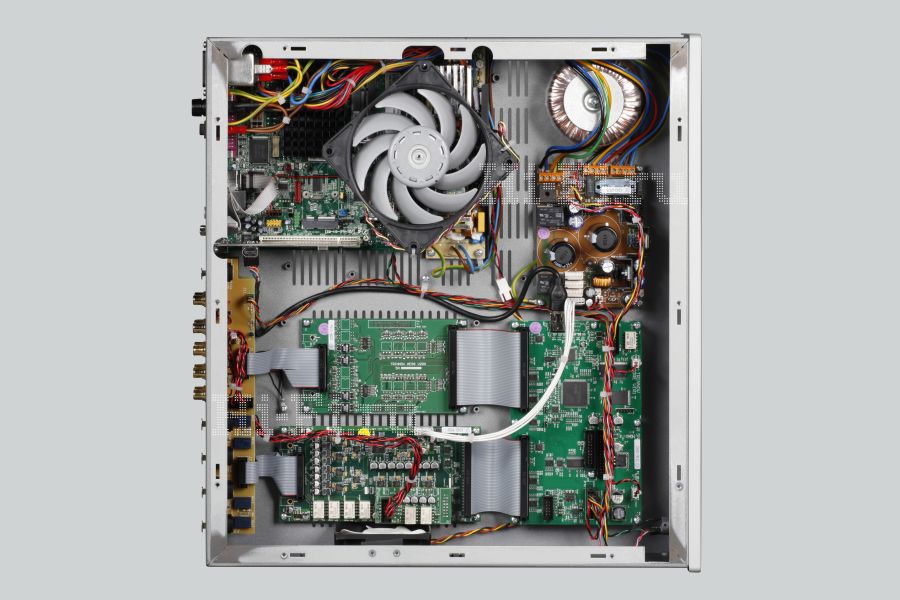

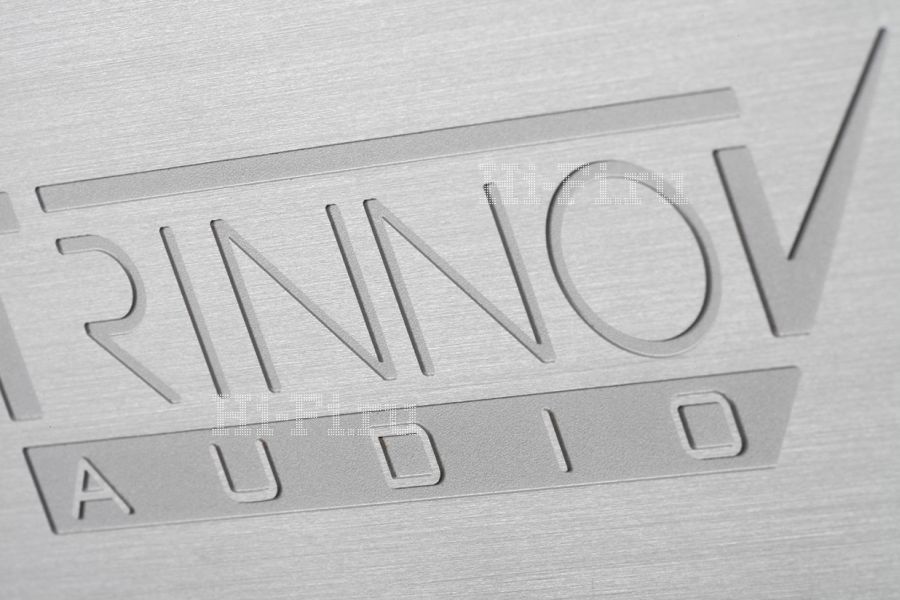

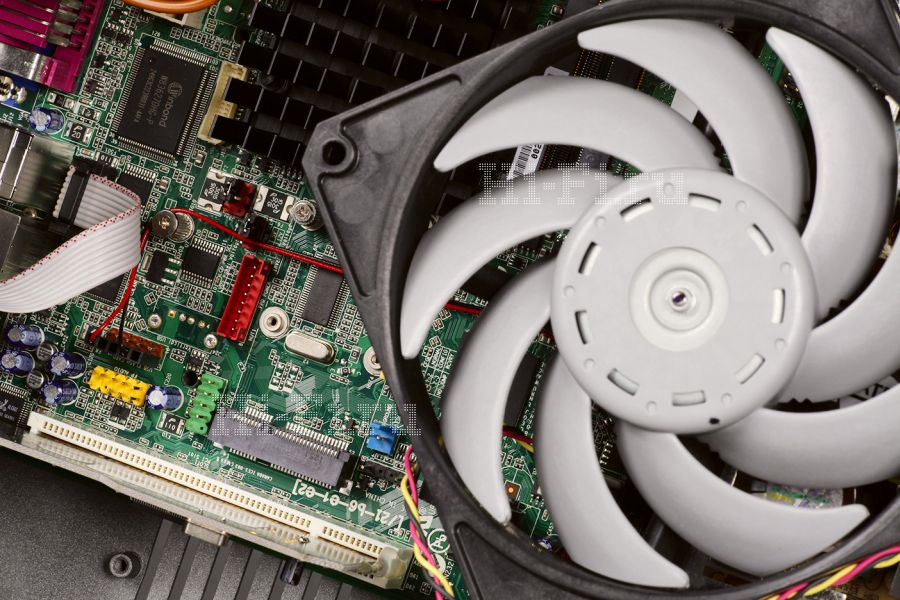

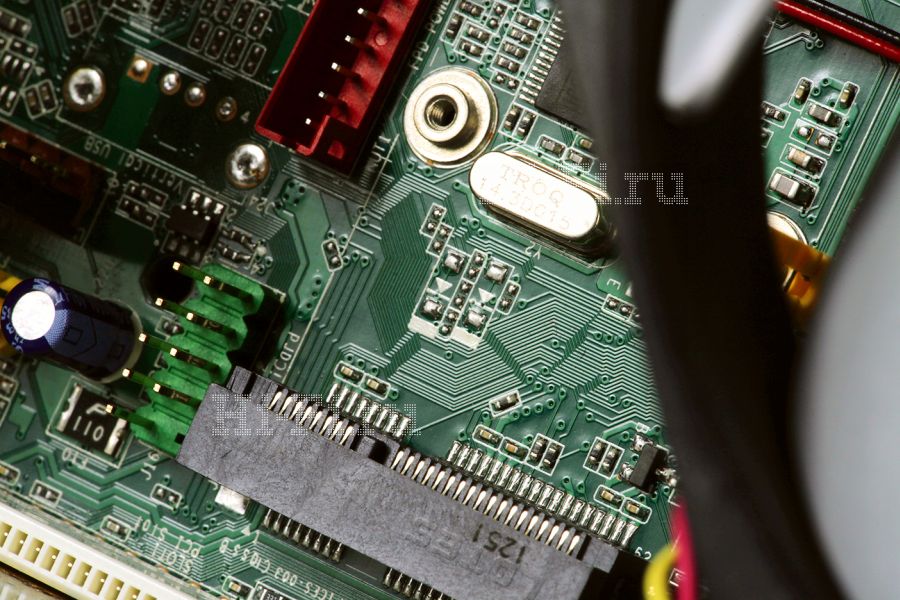

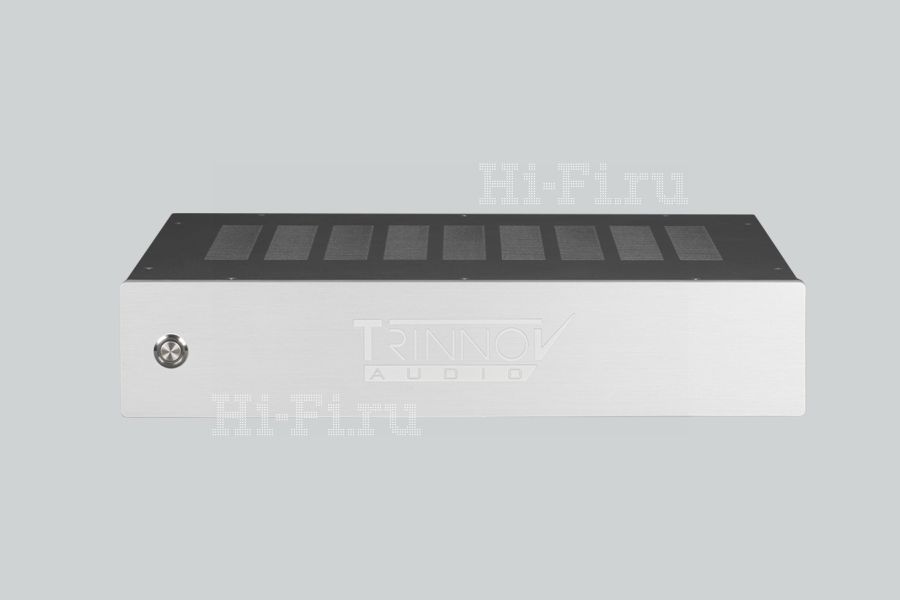

Корпус аппарата имеет стандартную для ком понентов Hi-Fi ширину. Лицевая панель выполнена из литой алюминиевой плиты с крупным выгравированным логотипом фирмы. Из органов управления на ней есть лишь кнопка включения с подсветкой в левой части. Все остальное управление устройством осуществляется либо через подключенные непосредственно к нему компьютерный монитор, клавиатуру и мышь, либо по сети через интерфейс удаленного управления VNC (Virtual Network Computing). Применение стандартного способа удаленного доступа позволяет управлять Trinnov ST2-HiFi не только с рабочих станций под Windows и Mac OS, но и с портативных гаджетов на базе iOS и Android. Как вы уже, наверное, догадались, оптимизатор Trinnov Core работает на аппаратной платформе стандартного PC — внутри корпуса установлена материнская плата microATX с двухъядерным процессором Intel, гигабайтом оперативной памяти и накопителем SSD с операционной системой и прикладным софтом. Аудиоинтерфейсы выполнены на оригинальных печатных платах с использованием комплектующих Burr-Brown компании Texas Instruments. Для общения с Trinnov Core используется шина FireWire. В целях минимизации помех реализовано раздельное питание. Trinnov Core обслуживает небольшой импульсный блок питания, а остальные элементы системы снабжаются энергией от классического источника на основе тороидального трансформатора.

Акустический процессор Trinnov ST2-HiFi

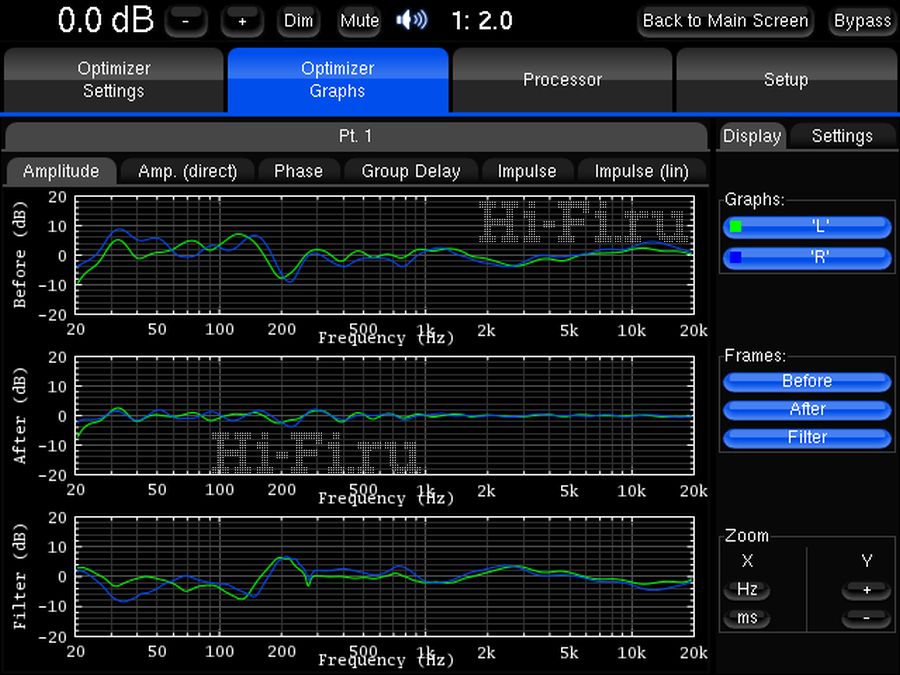

Корректировка АЧХ: верхний график — до корректировки, средний — после, нижний — АЧХ корректирующего фильтра.

Акустический процессор Trinnov ST2-HiFi

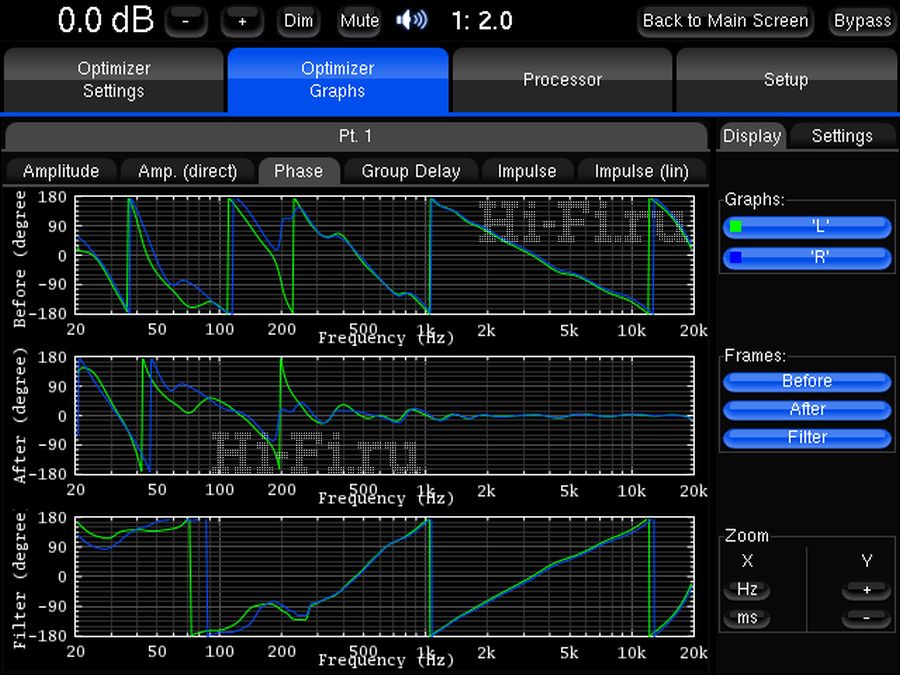

Корректировка фазы: верхний график — до корректировки, средний — после, нижний — характеристика корректирующего фильтра.

Ощутимых изменений в звучании нашей тестовой системы нам удалось достичь, даже не прибегая к тонкой ручной настройке оптимизации, которая требует специальных знаний, а уже лишь после проведения процедуры автоматической калибровки Trinnov ST2-HiFi в помещении лаборатории. Особенно заметными перемены были на низких частотах. Процессор смог практически полностью нивелировать резонансы комнаты в этой области — ушла гулкость, бас собрался и стал упругим. Повысились точность локализации звуковых образов и разборчивость отработки средне- и высокочастотного спектра рабочего диапазона. Приятным сюрпризом оказалось отсутствие упрощений и искусственности подачи, зачастую сопровождающих цифровую обработку музыкального материала. Можно констатировать, что французские инженеры с полным основанием включили в название модели этого акустического процессора аббревиатуру Hi-Fi.

Акустический процессор Trinnov ST2-HiFi

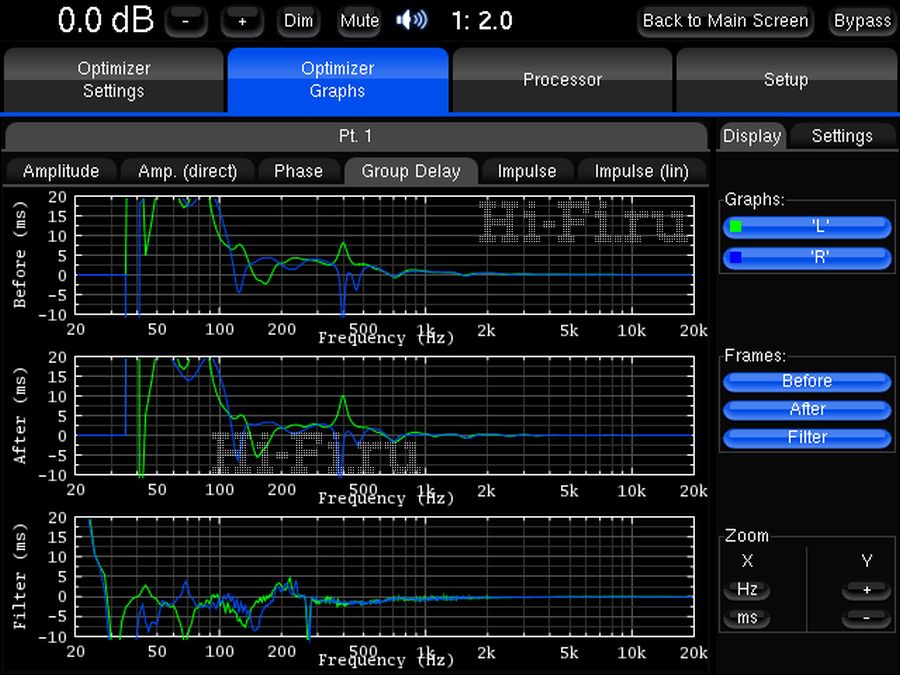

Корректировка групповых задержек: верхний график — до корректировки, средний — после, нижний — характеристика корректирующего фильтра.

Акустический процессор Trinnov ST2-HiFi

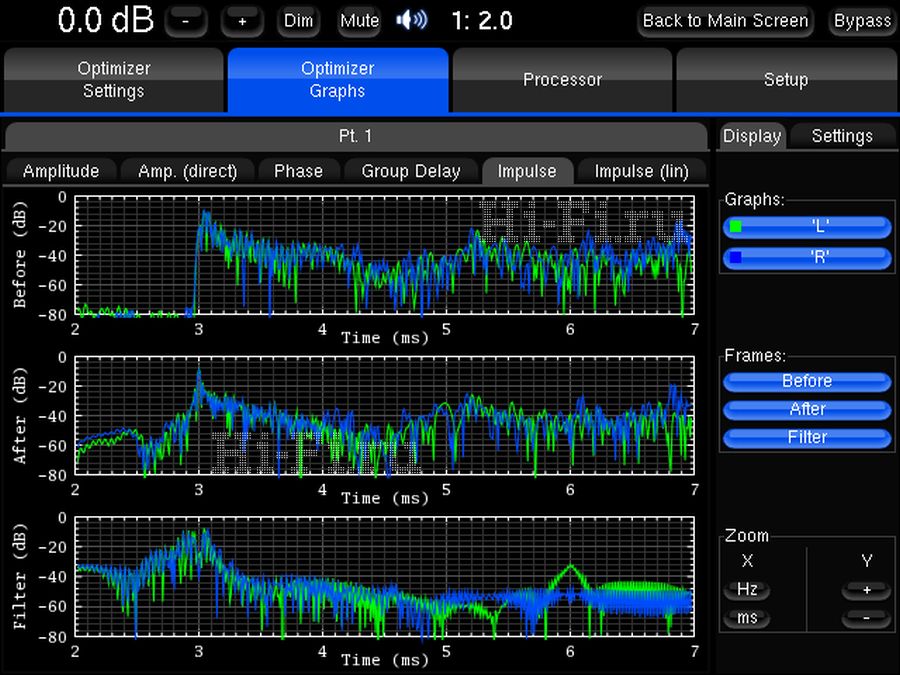

Корректировка импульсной характеристики: верхний график — до корректировки, средний — после, нижний — характеристика корректирующего фильтра.

Паспортные данные:



Тип – акустический процессор | Название – Trinnov ST2-HiFi | Частотная характеристика, Гц – нет данных | Гармонические искажения, % – нет данных | Отношение сигнал/шум, дБ – 119 | Аудиовходы – цифровой AES/EBU, цифровой коаксиальный, аналоговые XLR (4), аналоговые RCA (4) | Аудиовыходы – цифровой AES/EBU, цифровой коаксиальный, аналоговые XLR (4), аналоговые RCA (4) | Габариты (блок питания / предусилитель), см – 44,4 x 8,9 x 40,5 | Масса, кг – нет данных



Оценки



+мощный математический инструментарий по моделированию акустики помещения, развитые и гибкие средства управления и настройки, возможность управления по сети-требует высокой квалификации для достижения впечатляющего результата

Качество изготовления

95

Звучание

90

Функции

95

Эргономика

90

Итого

90

Вывод:



Включение в систему акустического процессора Trinnov ST2-HiFi поможет избежать существенной реконструкции комнаты прослушивания. Кроме того, этот аппарат прекрасно справится с ролью активного кроссовера при реализации многополосного усиления.
Анатолий Максименко
