Полное погружение!

Новые технологии в домашнем кинотеатре дают улучшения по всем стандартным направлениям и позволяют переосмыслить конфигурацию системы в целом. Не секрет, что невысокое распространение многоканальных инсталляций в сравнении с саундбарами и стереосистемами связано с трудностями размещения тыловой акустики. Можно ли создать полноценную систему домашнего кинотеатра без нее? И как это сделать?

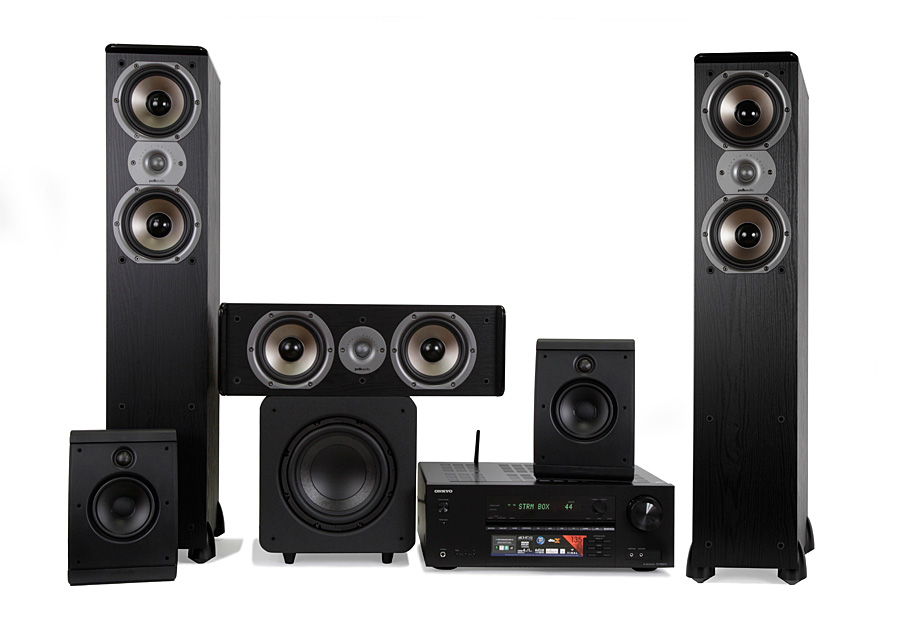

Добиться наибольшего соответствия системы домашнего кинотеатра особенностям помещения, требуемому арсеналу функций и собственным акустическим предпочтениям можно только собрав его из отдельных компонентов. Популярные наборы "из одной коробки" всегда несут в себе определенные компромиссы, идеальное попадание в цель тут, скорее, редкое исключение. Свобода выбора же позволяет создавать системы весьма оригинальной конфигурации. Возьмем, к примеру, тот нередкий случай, когда интерес к многоканальным форматам присутствует, а разместить тыловые колонки затруднительно, эстетически неприемлемо или попросту негде. Новый ресивер Onkyo TX-NR474, оснащенный декодерами Dolby Atmos и DTS:X, позволяет организовать 6-канальную инсталляцию с установкой всех элементов на фронтальной позиции. Пять активных каналов можно назначить как по стандартной схеме 5.1 (пара фронтальной акустики, пара тыловых каналов, центр и сабвуфер), так и по альтернативной 3.1.2 (фронтальные колонки, центр, сабвуфер и пара верхних каналов), при этом, тыловые каналы эмулируются ресивером, создавая виртуальную конфигурацию 5.1.2. Последний вариант мы и рассмотрим в настоящем обзоре, используя рекомендованные дилером Onkyo акустические системы Polk. Роль фронтальных колонок исполняет напольная модель Polk TSi 300, центральный канал обслуживает акустическая система CS10, сабвуфер Polk PSW 111 поддержит систему низкими частотами, а для каналов, которые помогут построить нам конфигурацию Dolby Atmos, мы выбрали пару универсальных АС OWM3. Благодаря тому, что все колонки устанавливаются во фронтальной плоскости сравнительно неподалеку друг от друга, с установкой системы легко справится любой пользователь.

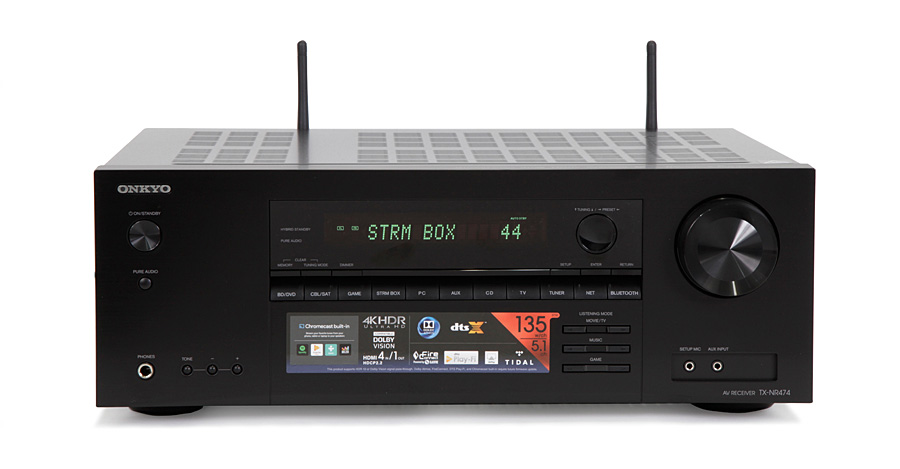

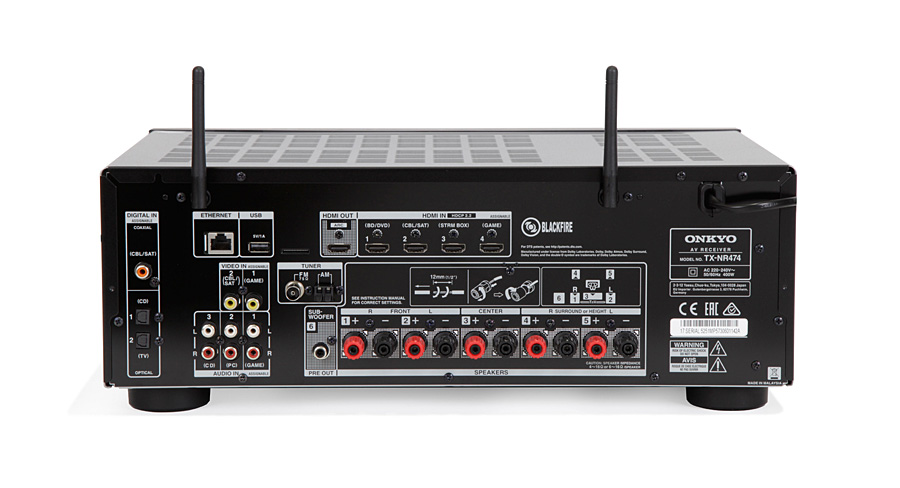

Коммутационный арсенал AV-ресивера Onkyo TX-NR474 не перегружен, но предоставляет все необходимое и интуитивно понятен. Для подключения источников есть четыре входа HDMI, пара оптических, один коаксиальный и три аналоговых (стерео) входа аудио, как дань традициям присутствует и пара входов компонентного видео. На фронтальной панели есть аналоговый стереовход для подключения портативной техники и выход на наушники. Связь с домашней компьютерной сетью доступна в проводном (Ethernet) и беспроводном (Wi-Fi) вариантах. Onkyo TX-NR474 в полной мере совместим со всеми новейшими стандартами аудио, видео и потокового вещания. Имеется поддержка DSD и MQA. Нельзя упускать из вида и актуальную сейчас мультикомнатную функциональность.

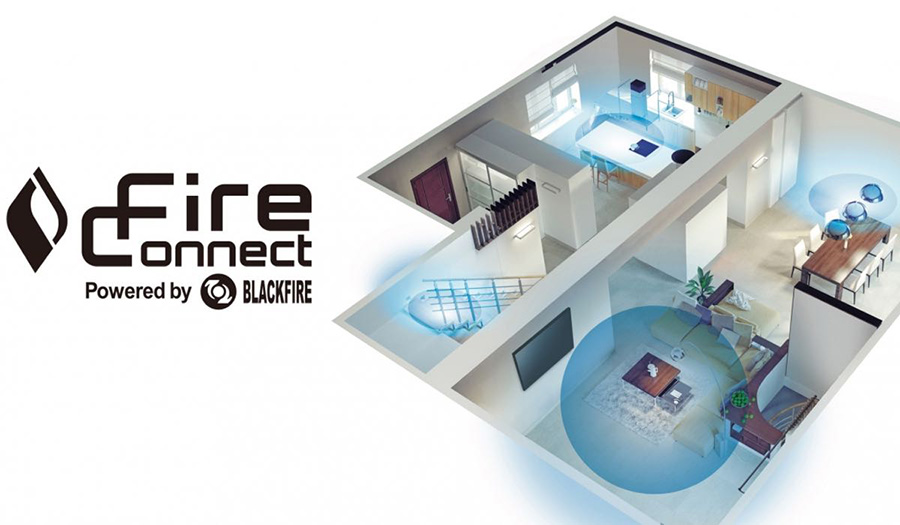

Здесь реализовано сразу две технологии. Одна из них называется FireConnect, которая на данный момент поддерживается брендами Onkyo, Integra и Pioneer. Основное отличие этой технологии заключается в возможности транслировать аудио в другие комнаты с любого источника основной аудиосистемы, включая аналоговый. Например, можно отправить в спальню музыку с проигрывателя виниловых пластинок, который стоит в гостиной. Вторая технология называется DTS Play-Fi. Отличительной особенностью этой технологии является полная открытость платформы. Если конкурирующие системы мультирум зачастую работают только с компонентами одной фирмы и даже одной серии, то DTS Play-Fi поддерживается уже весьма широким кругом компаний и этот список постоянно расширяется. В результате можно выбрать необходимое среди множества моделей техники, отличающихся дизайном, качеством звучания, функциональностью и, конечно, ценой. Не ограничиваясь продукцией одного бренда, можно комбинировать различные устройства в зависимости от потребности и, к примеру, требований к дизайну интерьера.

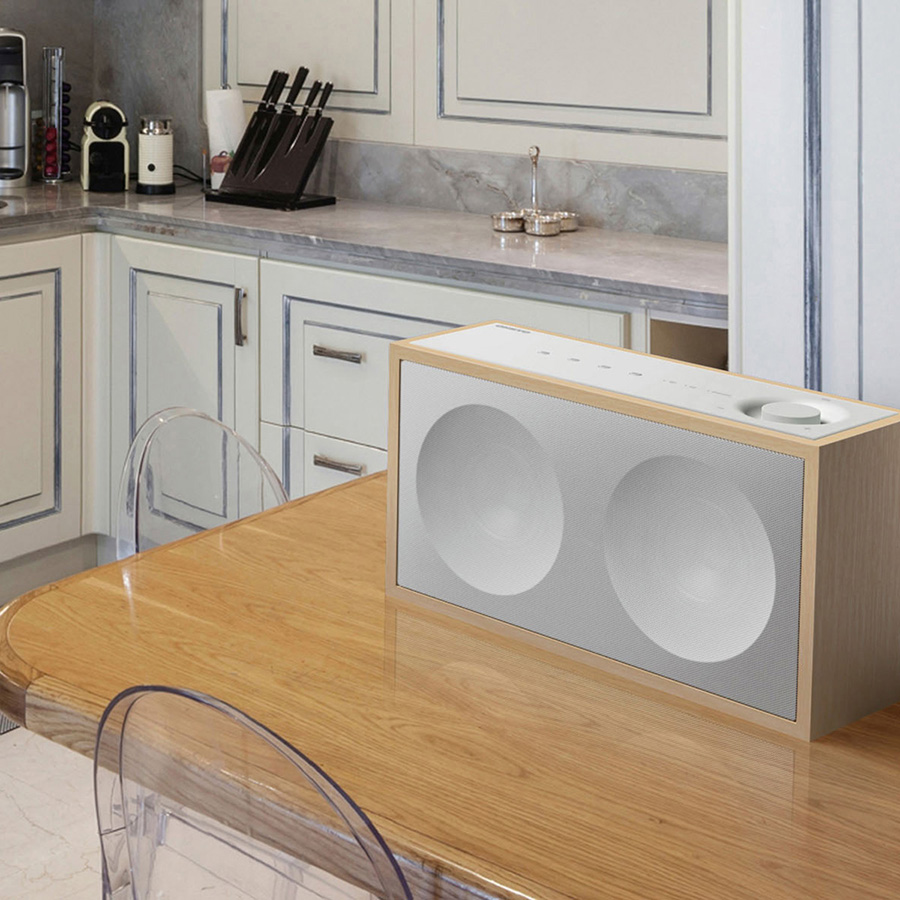

Нам удалось протестировать сразу обе технологии добавив в систему активную моноблочную колонку Onkyo NCP-302, которая буквально нашпигована современными сетевыми беспроводными технологиями. Двухполосная Onkyo NCP-302 оснащена усилителями мощностью 10 и 18 ватт и заключена в корпус, выполненный из MDF. Управление воспроизведением по протоколу FireConnect осуществляется в фирменном приложении Onkyo Controller для мобильных гаджетов под управлением iOS и Android. С помощью него можно управлять практически всеми сетевыми компонентами Onkyo, выбирать источники, группировать устройства. Для управления по протоколу DTS Play-Fi потребуется скачать приложение DTS Play-Fi, которое также выпускается под iOS и Android.

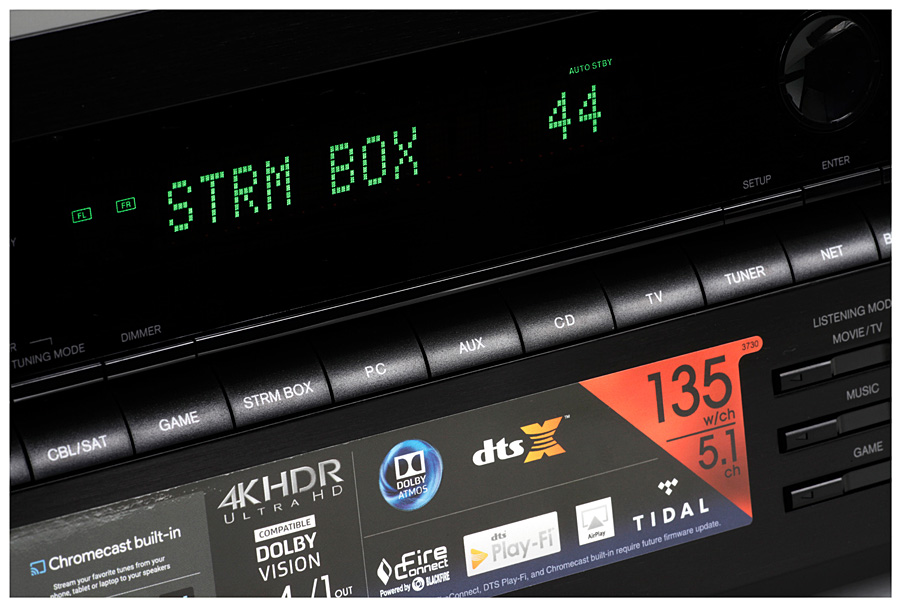

Разумеется, ресивер поддерживает актуальные сетевые сервисы, такие как Pandora, Spotify, TIDAL, TuneIn и Deezer. Мобильные гаджеты легко интегрируются в систему благодаря совместимости с технологиями Chromecast и Airplay. Onkyo TX-NR474 поддерживает и самый распространенный интерфейс Bluetooth. Для настройки звучания ресивера с учетом акустических особенностей помещения прослушивания используется фирменная система автоматической калибровки AccuEQ Room Calibration с выносным микрофоном. В части коммутации видео Onkyo TX-NR474 способен работать с материалом в самых современных форматах 4K/60 Гц, HDR10, Dolby Vision, BT.2020. Поддерживается и стандарт защиты лицензионного контента HDCP 2.2. Таким образом, ресивер полностью готов работать в кинотеатральных системах с проигрывателями нового дискового формата UltraHD Blu-ray.

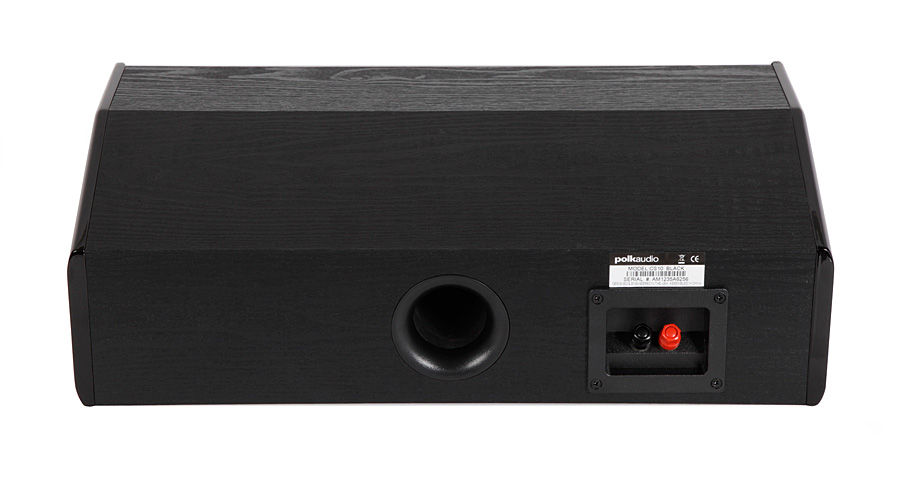

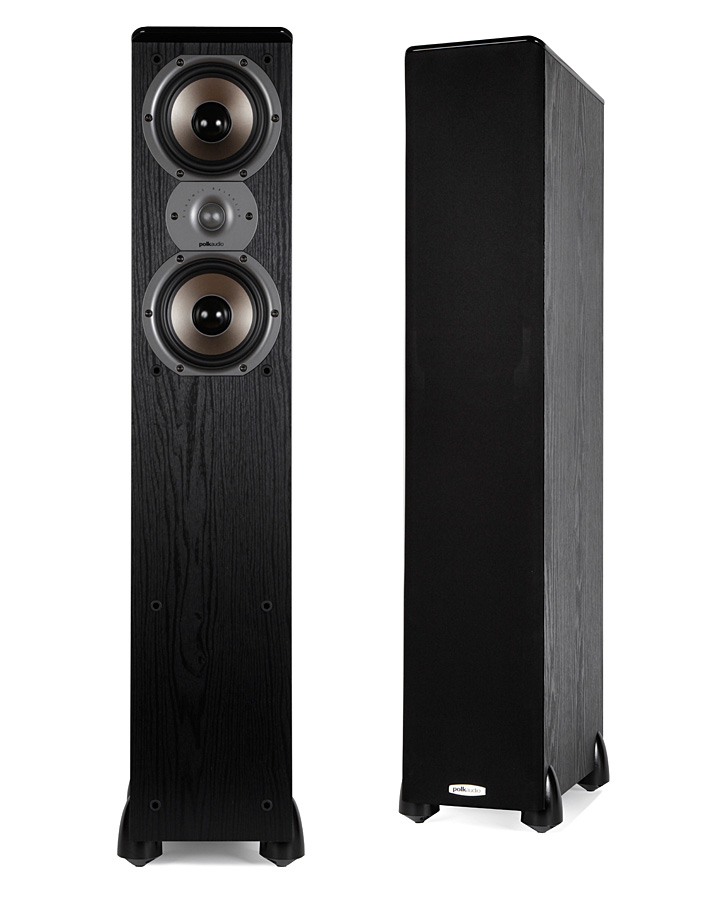

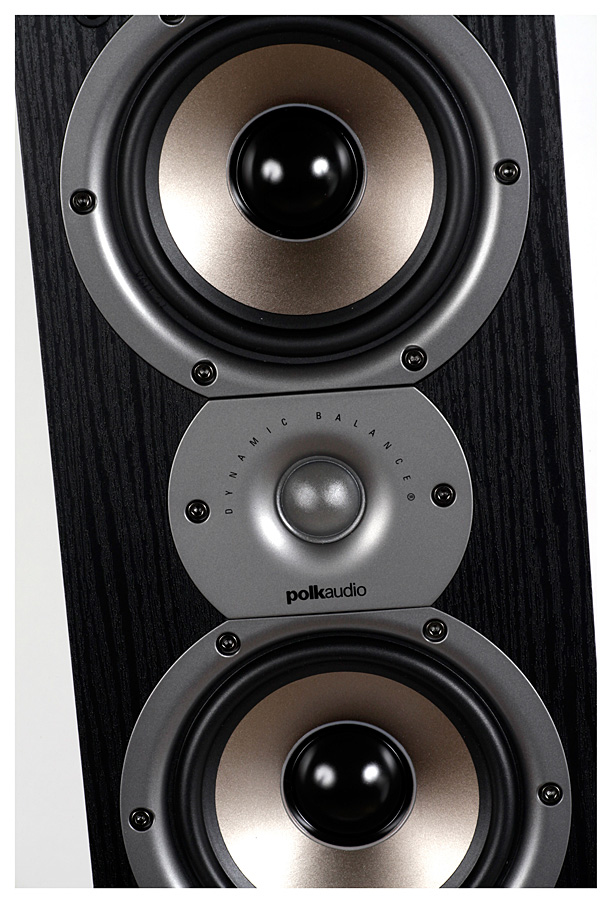

Фронтальную пару составляют двухполосные напольные акустические системы Polk TSi 300 в корпусе небольшого объема, созданном по всем канонам акустики Hi-Fi. За верхнюю часть диапазона здесь отвечает купольный дюймовый твитер из шелка, сверху и снизу от него расположены 13-сантиметровые широкополосные динамики, отрабатывающие весь остальной спектр. Корпус фазоинверторного типа выглядит добротно и даже богато для своего ценового сегмента. Центральный канал Polk CS10 имеет идентичный арсенал динамиков и похожую конструкцию, что позитивно сказывается на однородности акустической панорамы.

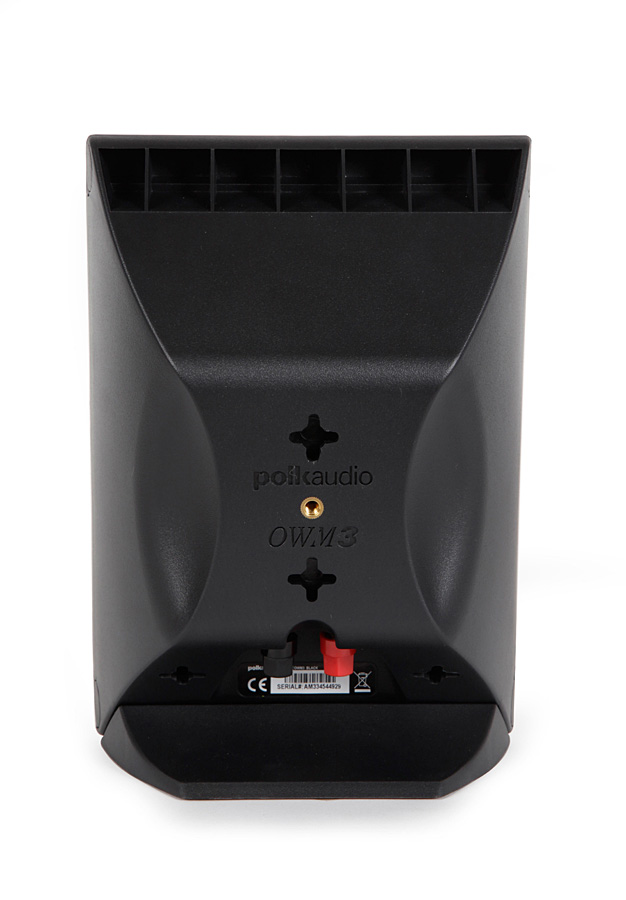

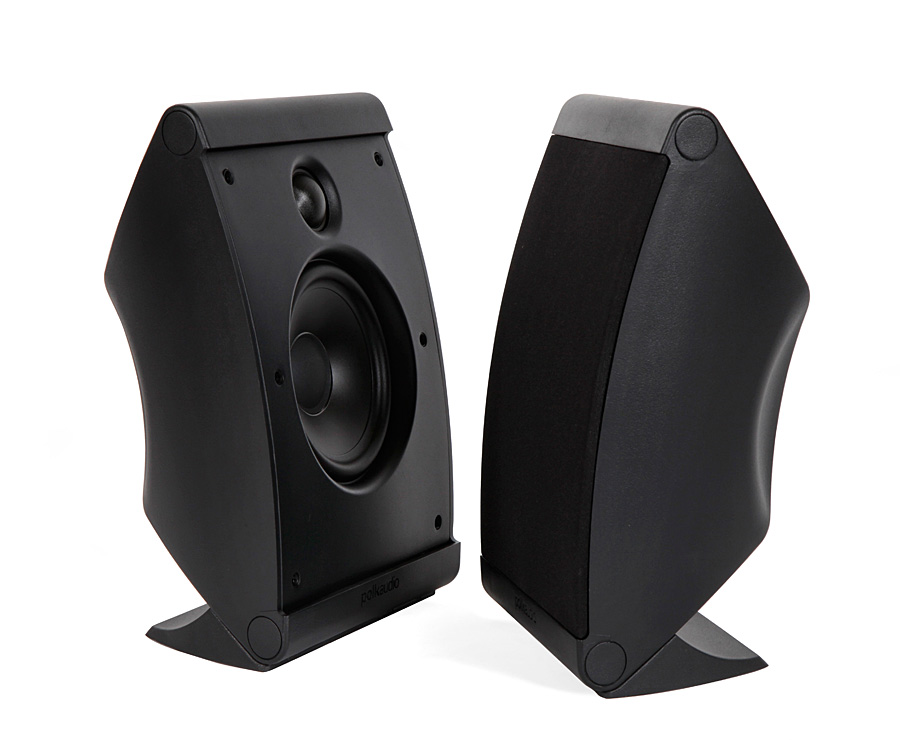

Многоцелевая АС Polk OWM3 отличается широким выбором вариантов установки и подвески благодаря модульной, съемной и поворотной базе, а также встроенным в корпус проушинам. Эти колонки можно подвесить на стену, либо в угол между стенами, обеспечить наклон под 45° к слушателям, использовать опционный поворотный кронштейн (такой как Omni Mount 10.0, не входящий в комплект поставки) для монтажа на потолок или под углом на стену, а также просто установить на полку. В данном комплекте эти компактные сателлиты можно использовать в стандартной конфигурации системы окружающего звучания 5.1 в качестве тыловой акустики, повесив их на стену позади зрителей, либо поставив на полку за диваном. Но наиболее интересным вариантом будет подвешивание Polk OWM3 над фронтальной парой (руководство рекомендует соблюдать минимальное расстояние от верхней грани фронтальной колонки 90 см) - либо на стену, либо под потолок и ориентация колонок на зрителей (здесь поможет многообразие крепления этой модели). В этом случае Polk OWM3 будут работать в системе окружающего звучания как Front High, что позволит полностью раскрыть потенциал новых форматов саундтреков Dolby Atmos и DTS:X.

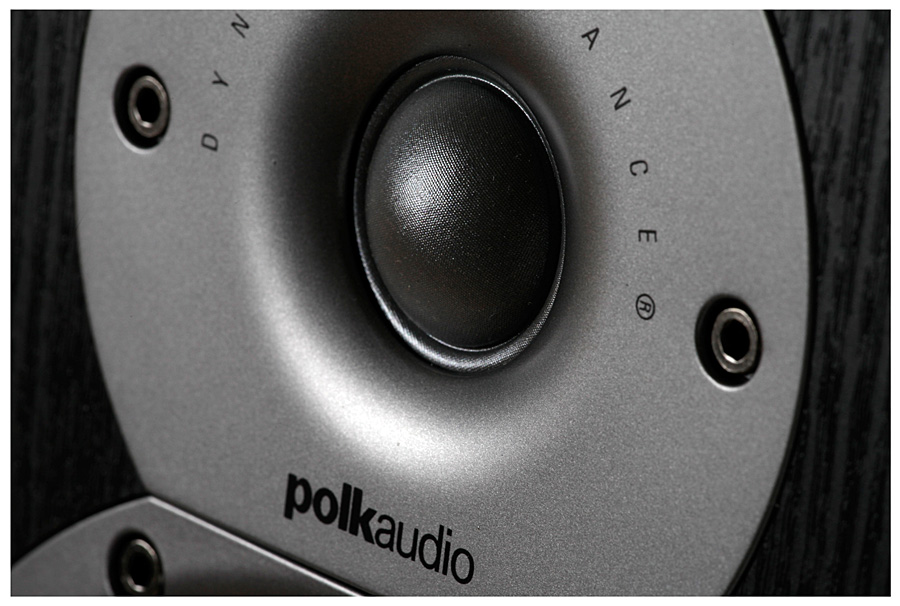

Но и это еще не все! В последней версии системного программного обеспечения AV-ресивера Onkyo TX-NR474 реализована возможность эмуляции тыловых каналов через колонки, расположенные во фронтальной плоскости. Таким образом, удается небольшими усилиями добиться настоящего объемного звучания. Внушительный вес закрытых пластиковых корпусов колонок Polk OWM3 и качественные динамические головки, разработанные в соответствии с фирменной концепцией Dynamic Balance, с легкими и жесткими композитными диффузорами, которые обладают превосходным демпфированием, высокой чувствительностью, великолепными мидбасами и малыми искажениями даже на больших уровнях громкости, не оставляют сомнений в уровне продукта. Активный сабвуфер Polk PSW 111 отвечает всем канонам минимализма и оснащен внушительным 10-дюймовым драйвером, нагруженным на усилитель с непрерывной мощностью в 150 Вт. Наилучшим образом он будет чувствовать себя в городских условиях, где комнаты традиционно имеют небольшую площадь.





В звучании комплекта сочетаются высокие японские технологии, которые включают в себя знаменитую способность ONKYO выдавать высокие токи для уверенного контроля диффузоров динамиков, а также американское полнокровие акустики Polk. Особое внимание сконцентрировано в области нижней середины и басов, что наилучшим образом способствует ощущению присутствия на киносеансе. Обращают на себя внимание бодрая динамика и точное отражение нюансов в диалогах. Акцент на низкочастотную солидность ни в коей мере не влияет на качество средних и верхних частот. Для недорогой, в целом, акустики такое отсутствие принципа «короткого одеяла» нетипично и положительно удивляет. Не подкачала и музыкальность, комплект выступил жанровым полиглотом и ожидания в меру серьезного меломана должен удовлетворить в полной мере.



Звуковые эффекты в кинофильмах со звуковой дорожкой в новом формате Dolby Atmos способны пощекотать нервы и впрыснуть в кровь изрядную порцию адреналина - человек так устроен, что воспринимает шумы с верхнего эшелона как более угрожающие. Потолочные каналы в эти моменты отрабатывают на 100 процентов. Виртуальный тыл в процессе просмотра тоже явно ощущается, нужно лишь не переглушить боковые стены и потолок кинозала - при эмуляции тыловых каналов активно используется отражение от них звуковых волн. Если сравнивать такое решение с работой реальной акустики в тылу, то можно заметить определенные компромиссы в локализации, но 90% экранного времени это вообще не актуально. Четкость и выразительность саундтреков в формате Dolby Atmos, присутствующая на фронтальной панораме, так украшает картину в целом, что придираться к чему-либо просто не возникает желания.

Результаты измерений

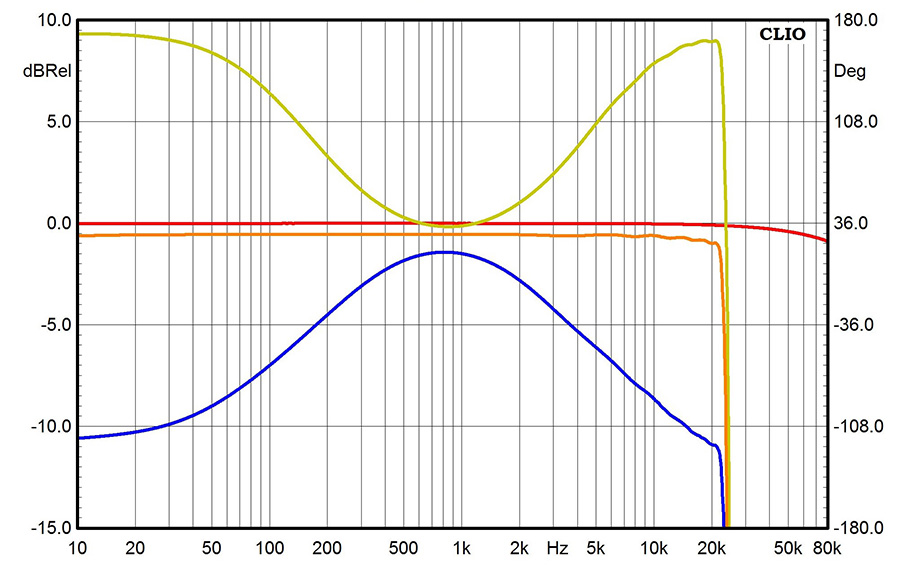

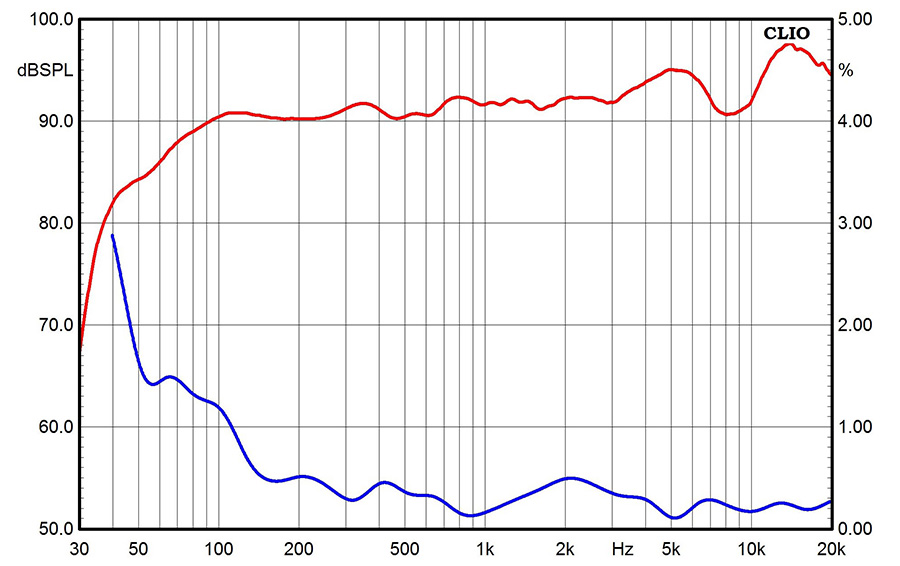

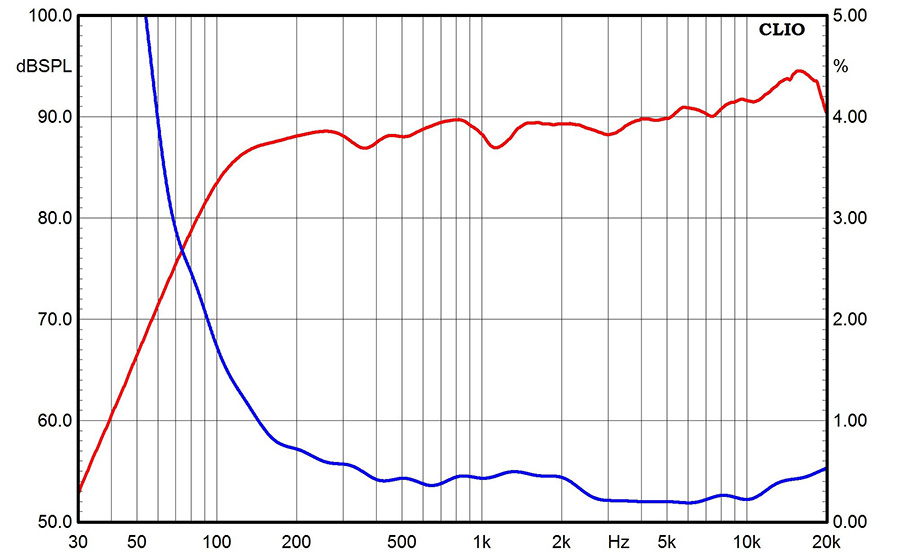

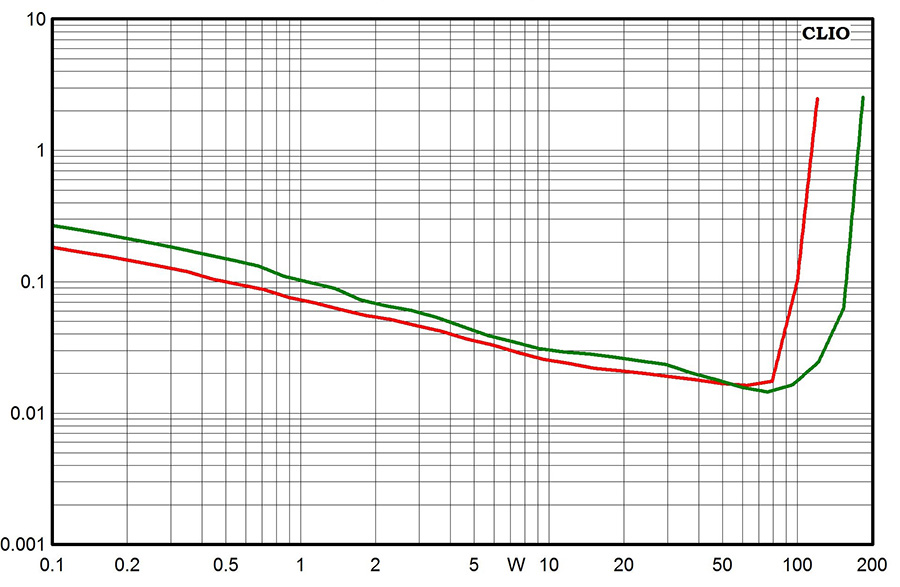

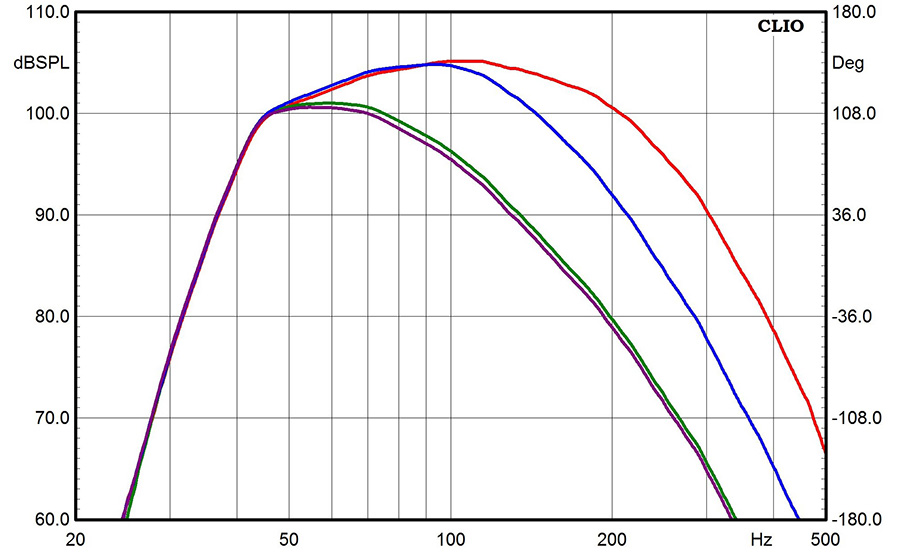

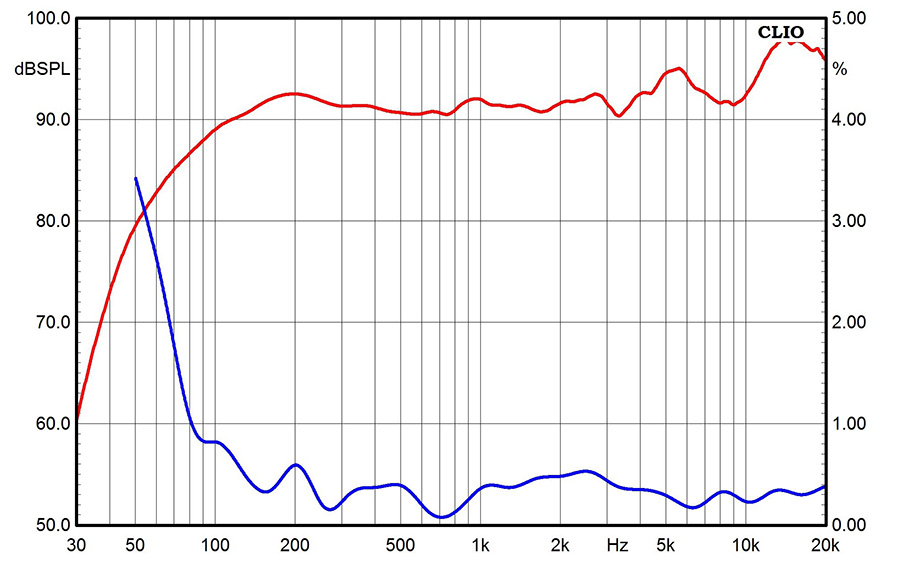

Ресивер Onkyo TX-NR474 полностью удовлетворяет потребностям акустических систем предложенного комплекта домашнего кинотеатра. Выходные каскады без проблем справятся с подключенной нагрузкой, отдавая до 170 Вт неискаженной мощности в канал (рис. 2 для 8 и 4 Ом 1 кГц). Линейность характеристики звукового тракта, а так же возможности темброблока, можно оценить по приведенным графикам на рисунке 1. Акустические системы обладают высокостабильными частотными характеристиками и высокой чувствительностью. На рисунках 3,4 и 5 помимо частотных искажений показаны нелинейные (синий граф) для уровня сигнала 88 дБ соответственно для фронтального, центрального и верхнего канала. Сабвуфер окажет достойную поддержку АС окружающего звука. Он сможет полностью взять на себя ответственность за две верхние октавы басового диапазона. Обратим внимание на не совсем корректную работу кроссовера басмашины. Показания регулятора не соответствуют фактической частоте среза (рис. 6). С таким положением дел мы сталкиваемся при тестировании большинства подобных устройств и в этом случае всегда рекомендуем для разделения полос пользоваться возможностями ресивера.

Паспортные данные:

Тип – AV-ресивер | Название – Onkyo TX-NR474 | Выходная мощность, Вт – 5 х 135 (на 6 Ом, 1 кГц, при загрузке одного канала, КНИ 1%) | Частотный диапазон, Гц – 10 – 100 000 (+1/-3 дБ) | Отношение сигнал/шум, дБ – 106 | КНИ (1 кГц, 85 Вт), % – 0,08 | Декодирование Dolby Atmos и DTS:X – да | Система автокалибровки – да | Коммутация HDMI v.2.1 с поддержкой 4K 60p (4:4:4), HDCP v.2.2, HDR, BT.2020, входов / выходов – 4 / 1 | Видеоскалер – до Ultra HD | Конвертер аналоговых видеосигналов в HDMI – да | Видеовходы – композитные (2) | Видеовыходы – нет | Аудиовходы – RCA (2), цифровой оптический, цифровой коаксиальный | Аудиовыходы – RCA, выход на сабвуфер | Дополнительно – 3D, USB, Wi-Fi 2,4/5, Bluetooth, Ethernet RJ45, Airplay, Google Cast, FireConnect | Энергопотребление (max), Вт – 400 | Габариты, см – 43,5 x 16 x 33 | Масса, кг – 8,6

Тип – напольные акустические системы | Название – Polk Audio TSi 300 | Частотная характеристика, Гц – 47 — 24 000 (по уровню ±10 дБ) | Число полос – 2 (НЧ / CЧ – 2 х 13 см, ВЧ – 2,5 см) | Акустическое оформление – фазоинвертор | Сопротивление, Ом – 8 | Чувствительность, дБ – 90 | Габариты одной колонки, см – 18 x 92 x 29 | Масса одной колонки, кг – 13,8

Тип – акустическая система центрального канала | Название – Polk Audio CS10 | Частотная характеристика, Гц – 63 — 24 000 (по уровню ±10 дБ) | Число полос – 2 (НЧ / CЧ – 2 х 13 см, ВЧ – 2,5 см) | Акустическое оформление – фазоинвертор | Сопротивление, Ом – 8 | Чувствительность, дБ – 91 | Габариты одной колонки, см – 51 x 17 x 25 | Масса, кг – 7,3

Тип – сателлиты | Название – Polk Audio OWM3 | Частотная характеристика, Гц – 100 — 20 000 (по уровню ±10 дБ) | Число полос – 2 (CЧ/НЧ – 1 х 11 см, ВЧ – 2,5 см) | Акустическое оформление – закрытый корпус | Сопротивление, Ом – 8 | Чувствительность, дБ – 89 | Габариты одной колонки, см – 18 x 25 x 10 | Масса одной колонки, кг – 1,8

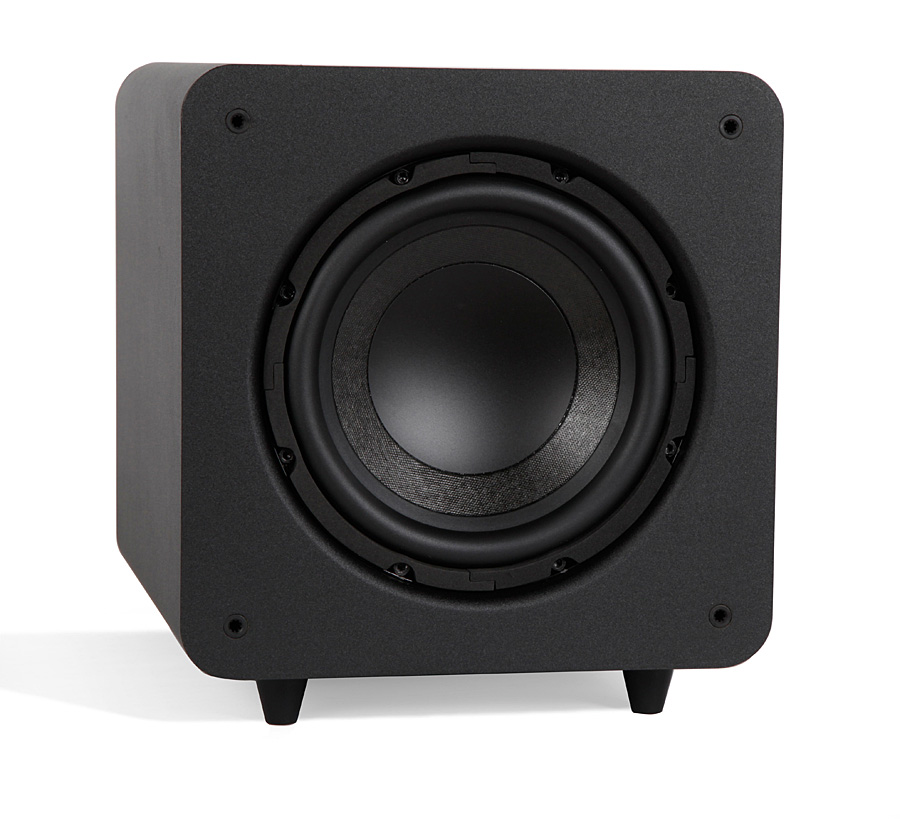

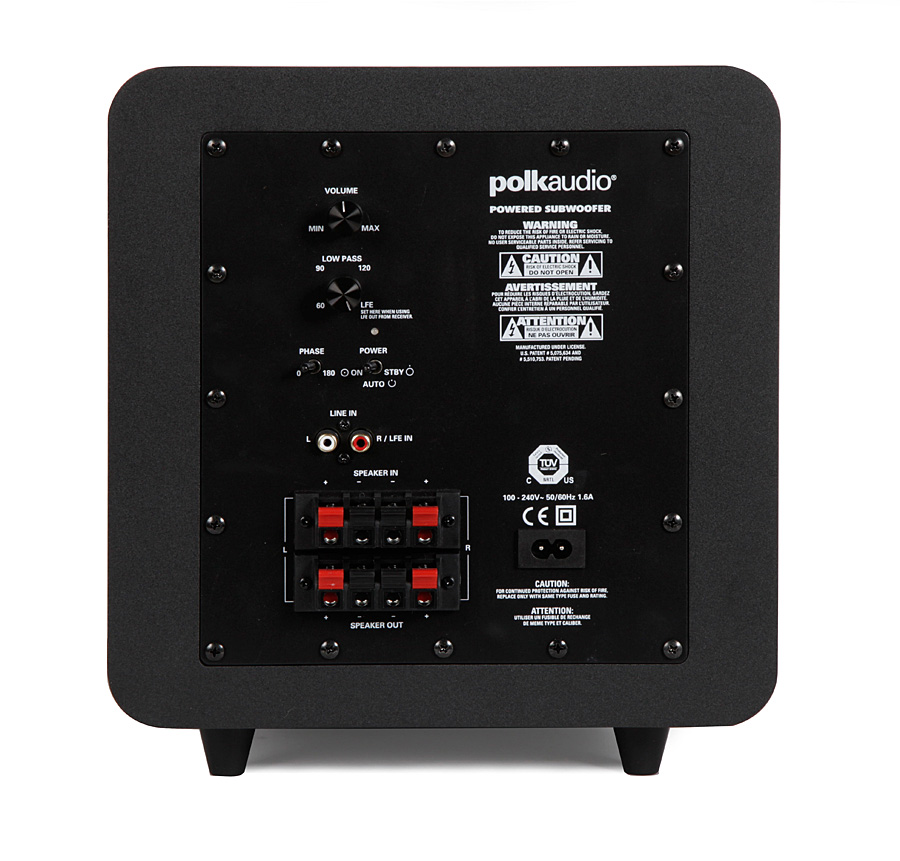

Тип – активный сабвуфер | Название – Polk Audio PSW 111 | Частотная характеристика, Гц – 38 — 250 | Драйвер – 1 (203 мм) | Акустическое оформление – фазоинвертор | Мощность, Вт – 150 (максимальная 300) | Частота кроссовера, Гц – 80 - 200 | Габариты, см – 28 x 31 x 33 | Масса, кг – 9,2

Результаты инструментальной экспертизы - AV-ресивер Onkyo TX-NR474

Макс. мощность (0,7% КНИ, 1 кГц) на 8 / 4 Ом, Вт	110 / 170
Макс. мощность (0,7% КНИ, 8 Ом) на 1 кГц / 80 Гц / 10 кГц, Вт	110 / 110 / 110
КНИ на 0,5 Рмакс, на 1 кГц / 80 Гц / 10 кГц, %	0,016 / 0,015 / 0,017
Переходное затухание между каналами на 10 кГц, не менее, дБ	48
Отношение сигнал/шум, дБА	102
Коэффициент демпфирования (8 Ом, 80 Гц)	75
Неравномерность АЧХ в полосе 20 Гц — 20 кГц, дБ	0,09
Спад на частоте 80 кГц, дБ	0,89

Результаты инструментальной экспертизы - акустические системы Polk Audio TSi 300

Чувствительность, дБ (1 Вт / 1 м)	91
Неравномерность в полосе 160—1200 Гц, ±, дБ	0,9
Неравномерность в полосе 1200—10 000 Гц, ±, дБ	1,6
Средний КНИ в полосе 100 Гц — 10 кГц (88 дБ / 1 м), %	0,38
Значение КНИ на 1 кГц, %	0,16
Максимальное входное сопротивление, Ом (частота, Гц)	22,8 (85)
Минимальное входное сопротивление, Ом (частота, Гц)	3,6 (8500)
Среднее входное сопротивление, Ом	6,5
Нижняя граничная частота (–3 / –6 / –10 дБ), Гц	70 / 54 / 38

Результаты инструментальной экспертизы - акустическая система Polk Audio CS10

Чувствительность, дБ (1 Вт / 1 м)	91
Неравномерность в полосе 160—1200 Гц, ±, дБ	0,9
Неравномерность в полосе 1200—10 000 Гц, ±, дБ	1,6
Средний КНИ в полосе 100 Гц — 10 кГц (88 дБ / 1 м), %	0,37
Значение КНИ на 1 кГц, %	0,36
Максимальное входное сопротивление, Ом (частота, Гц)	30,8 (106)
Минимальное входное сопротивление, Ом (частота, Гц)	4,0 (8000)
Среднее входное сопротивление, Ом	7,8
Нижняя граничная частота (–3 / –6 / –10 дБ), Гц	90 / 69 / 53

Результаты инструментальной экспертизы - акустическая система Polk Audio OWM3

Чувствительность, дБ (1 Вт / 1 м)	89
Неравномерность в полосе 160—1200 Гц, ±, дБ	1,1
Неравномерность в полосе 1200—10 000 Гц, ±, дБ	1,6
Средний КНИ в полосе 100 Гц — 10 кГц (88 дБ / 1 м), %	0,51
Значение КНИ на 1 кГц, %	0,43
Максимальное входное сопротивление, Ом (частота, Гц)	32,6 (136)
Минимальное входное сопротивление, Ом (частота, Гц)	4,4 (75)
Среднее входное сопротивление, Ом	8,5
Нижняя граничная частота (–3 / –6 / –10 дБ), Гц	120 / 97 / 81

Результаты инструментальной экспертизы - сабвуфер Polk Audio PSW111

Нижняя граничная частота (по уровню –10 дБ), Гц	38
Средний КНИ (в диапазоне 40—160 Гц, 96 дБ), %	3,1
Средний КНИ (в диапазоне 40—160 Гц, 90 дБ), %	1,4
Средний КНИ (в диапазоне 40—160 Гц, 84 дБ), %	0,74

Оценки

+

Впечатляющее звучание, простая инсталляция, привлекательное соотношение качества и цены, полный набор сетевых функций, включая поддержку беспроводных стандартов мультирум

-

Соседи могут не оценить звуковой потенциал системы

Вывод:

Перед нами действительно очень интересная система. Звук во фронтальной проекции, где реально происходит все основное действие, соответствует запросам даже самых искушенных киноманов, да и в музыкальном плане дает возможность убедиться в правильности выбора. Ощущение объема и погружения тут также заметно лучше, чем у звуковых проекторов, не говоря уже о простых двух или трехканальных инсталляциях. Таким образом, получилось собрать воедино эмоциональный эффект многоканальной системы и сравнительную простоту инсталляции. Если нет амбиций на десяток колонок, стопку источников и отдельное помещение для кинотеатра, то комплект от Onkyo и Polk Audio будет оптимальным выбором.
