Hi-Fi.ru

Средоточие цифры

Интегрированный усилитель NAD C390DD

Цена – 87 870 руб.


Ошибочно называть усиление в классе D цифровым. Литера D — это вовсе не digital, а просто очередная буква латинского алфавита, используемая для обозначения классов усиления. Тем не менее применение широтно-импульсной модуляции в таких каскадах вплотную приближает данный принцип усиления к цифровому миру.

Интегрированный усилитель NAD C390DD

Для достижения высокого качества звучания стараются минимизировать количество преобразований музыкального материала по пути следования в системе. В особенности это касается конвертации цифрового представления сигнала в аналоговый вид и обратно. Когда фонотека хранится в цифровом виде (а сегодня это справедливо для подавляющего большинства случаев), логично попытаться избавиться от конвертации вплоть до выходных акустических терминалов усилителя. Подобные принципы построения системы уже давно используют такие гранды аудиомира, как Linn и Meridian, но именно NAD попробовала претворить эту концепцию в жизнь в бюджетном сегменте. В результате получился интегрированный усилитель NAD C390DD, относящийся к бюджетной линейке Classic. Конечно, его прародителем был представитель топовой Master Series — NAD M2, в котором инженеры компании впервые реализовали революционную фирменную технологию усиления Direct Digital Drive, получившую высокие оценки за прозрачность, динамичность и детальность звучания. Но прошло совсем немного времени, и свет увидел его младший брат, унаследовавший не только эти неординарные выходные каскады, но и модульный принцип построения NAD MDC. Впрочем, расскажем обо всем по порядку.

Интегрированный усилитель NAD C390DD

Все аналоговые входы объединены на опциональном модуле NAD DD AP-1, который располагает не только линейными аналоговыми входами, причем и в балансном, и в небалансном виде, но и фонокорректором, способным работать с картриджами MM и MC. Таким образом, его добавление в систему полностью покрывает потребность в подключении любых аналоговых источников.

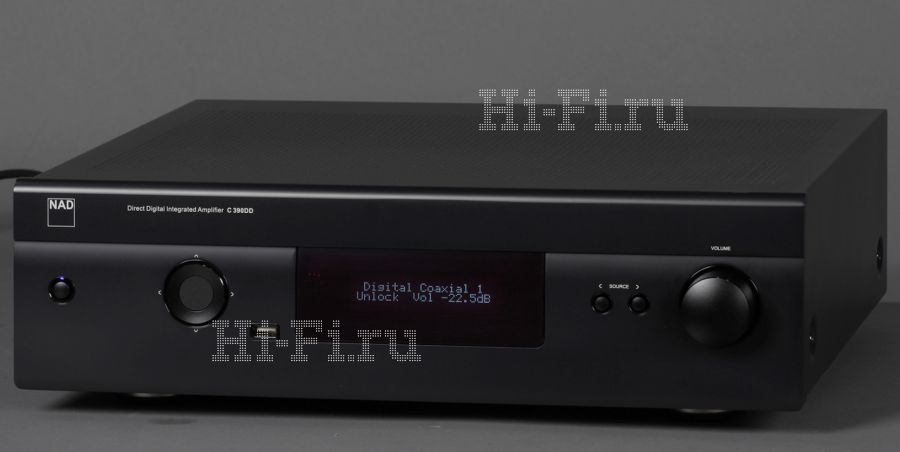

Внешне интегрированный усилитель NAD C390DD повторяет строгий дизайн компонентов бюджетной линейки Classic. Весит же неприметный серый корпус, чей фасад украшает лишь крупная рукоятка регулятора громкости в правой части, на удивление немного. Впрочем, это объясняется используемым здесь усилением в классе D. Высокий КПД подобного решения позволяет обходиться без тяжелых и громоздких радиаторов охлаждения выходных каскадов, а также весьма скромным по мощности, а значит, небольшим и легким блоком питания. В центре лицевой панели красуется крупный люминесцентный дисплей, который, учитывая продвинутую функциональность устройства, служит не только для демонстрации уровня громкости и названия активного входа — на него выводится много информации, начиная от меню процедуры Setup и заканчивая навигацией по внешним накопителям с интерфейсом USB. Слева от дисплея находятся разъем USB для оперативного подключения внешних накопителей с мультимедийными файлами (второй такой же порт, расположенный сзади, может быть использован для постоянного подсоединения емкого жесткого диска) и звездочка навигации по меню, а справа — пара клавиш селектора входов. В сравнении с аналоговыми предками из этой линейки, фасад которых был усеян кнопками, здесь все смотрится строго и оттого солидно. На задней панели внимание привлекают четыре пары мощных позолоченных акустических терминалов, допускающих подключение каждой колонки двумя парами акустических кабелей, и две заглушки с надписью MDC в левой части. В остальном коммутационный арсенал включает цифровой порт AES/EBU, три коаксиальных и два оптических цифровых входа, а также цифровой оптический выход. Имеются и оба типа разъемов USB — Type A для внешних накопителей (аналогичный, как уже говорилось, есть и на фасаде аппарата) и Type B для соединения с компьютером в качестве внешнего звукового интерфейса. Кроме того, присутствуют два аналоговых выхода для подключения сабвуферов — редкая опция в бюджетной стереофонической технике. Усилитель предлагает разнообразные возможности интеграции в систему «умного дома», среди них вход и выход триггеров 12 В, вход для подключения внешнего датчика инфракрасных сигналов управления и порт RS-232.

Интегрированный усилитель NAD C390DD

А как же аналоговые входы? С одной стороны, концепция NAD C390DD отводит им второстепенную роль — приоритет здесь принадлежит обработке цифрового материала. С другой, это еще не повод в принципе отказать пользователю в праве слушать аналоговые источники. Инженеры компании поступили в данной ситуации наилучшим образом: все аналоговые входы объединены на опциональном модуле NAD DD AP-1 (9670 руб.), который располагает не только линейными аналоговыми входами, причем и в балансном, и в небалансном виде, но и фонокорректором, способным работать с картриджами MM и MC. Таким образом, его добавление в систему полностью покрывает потребность в подключении любых аналоговых источников.

Интегрированный усилитель NAD C390DD

Второй опциональный модуль, предлагаемый для C390DD, — это NAD DD HDMI-1 (9290 руб.). Он имеет три входа и один выход HDMI, что позволяет использовать усилитель в составе домашнего кинотеатра в конфигурации 2.0. Хотя такое решение кажется ущербным относительно полноценных систем окружающего звучания, его предпочитает огромное количество любителей кино, не желающих загромождать комнату множеством колонок. NAD DD HDMI-1 полностью совместим с 3D-видео, но он не декодирует объемный звук и не выполняет какую-либо обработку видеосигнала. Нельзя подать по HDMI на усилитель и сигнал в формате DSD — только PCM 2.0 с разрешением вплоть до 24 бит / 192 кГц.

Интегрированный усилитель NAD C390DD

Есть для аппарата и третий модуль расширения, который входит в базовую комплектацию: блок USB-входов NAD DD USB-1. Вообще в том, что касается параметров цифрового потока на входе усилителя, все определяется используемым портом. Оптические, коаксиальные и балансные входы поддерживают максимальное разрешение 24 бит / 192 кГц. При подключении к компьютеру по USB можно воспроизводить материал вплоть до 24 бит / 96 кГц, для чего на персоналку необходимо установить фирменный драйвер NAD USB Audio, доступный для скачивания на сайте производителя. А с внешних накопителей C390DD способен считывать аудиофайлы MP3, WMA и FLAC с параметрами до 24 бит / 48 кГц. Формат же WAV, что интересно, не поддерживается вовсе.

Интегрированный усилитель NAD C390DD

Звучанию NAD C390DD свойственны обилие воздуха и потрясающая детальность, благодаря которой до слушателя доводятся мельчайшие нюансы музыкального полотна. Обратной стороной стала требовательность к качеству исходного материала — усилитель беспощадно вытаскивает на свет все огрехи записи.

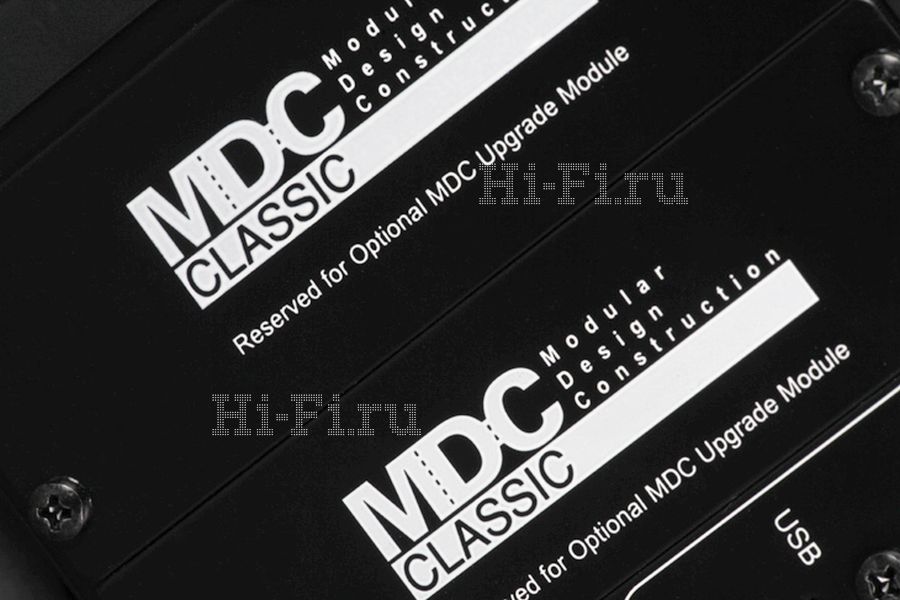

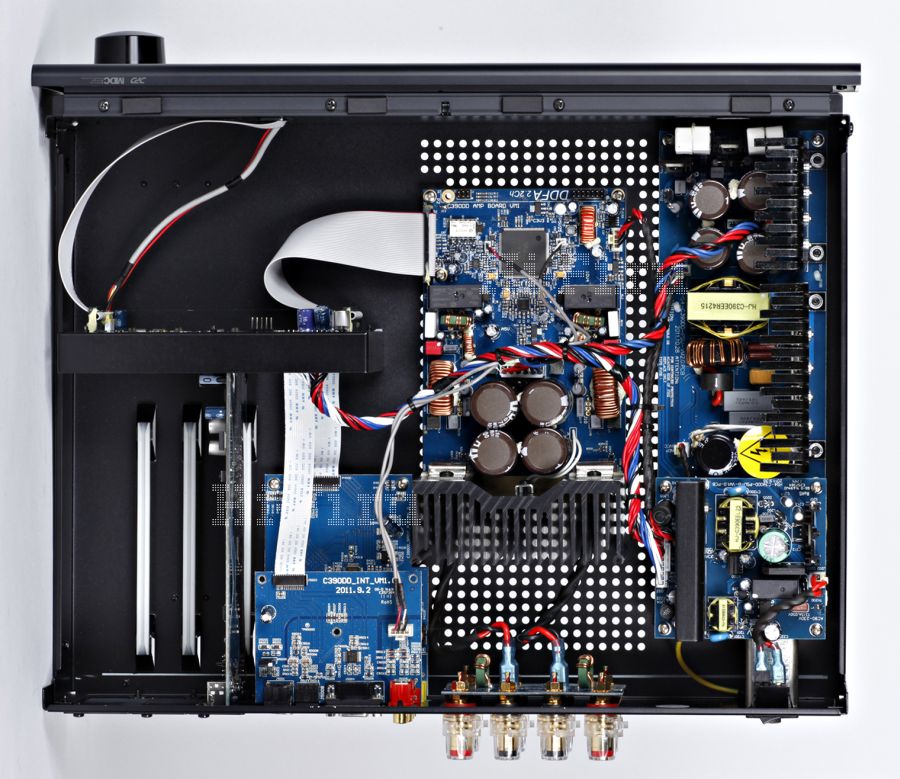

Открыв верхнюю крышку, можно обнаружить под ней достаточно свободного места, что позволяет внимательно рассмотреть внутреннее устройство аппарата. В левой части во всю глубину корпуса простирается плата блока питания с относительно небольшим силовым трансформатором. Центральное место отдано блоку усиления Direct Digital Drive. Его сердцем является микропроцессорный чип Zetex DDFA, а собственно усиление в классе D реализовано в двух микросборках, установленных на небольших радиаторах охлаждения, которые закреплены прямо на печатной плате. В правой части имеются три слота для установки модулей расширения, объединенные системной шиной; одно место уже занято модулем DD USB-1.

Интегрированный усилитель NAD C390DD

Интегрированный усилитель NAD C390DD

NAD C390DD демонстрирует все преимущества современного усиления в классе D, и прежде всего способность успешно справляться с самой сложной нагрузкой. Его звучанию свойственны обилие воздуха и потрясающая детальность, благодаря которой до слушателя доводятся мельчайшие нюансы музыкального полотна. Обратной стороной стала требовательность к качеству исходного материала — усилитель беспощадно вытаскивает на свет все огрехи записи. К передаче динамически нагруженных моментов саундтрека тоже нет никаких претензий. Отлично передается масштаб звуковой сцены с четким позиционированием на ней виртуальных источников звука.

Интегрированный усилитель NAD C390DD

Результаты измерений



Результаты измерений

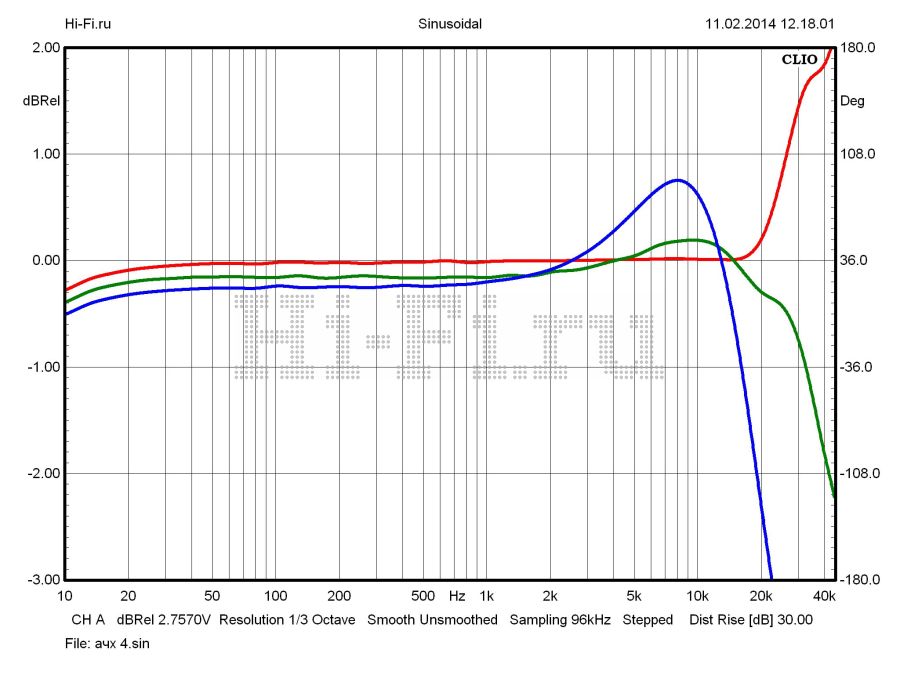

Амплитудно-частотная характеристика интегрированного усилителя NAD C390DD высокостабильная в звуковом диапазоне частот (рис. 1). Неравномерность здесь не превышает 0,28 дБ. Этот показатель сохраняется при работе с нагрузкой сопротивлением 8 Ом. Изменение номинала балласта приводит к ухудшению рассматриваемого параметра в области ВЧ, а также влияет на ширину полосы пропускания сигнала. Например, при сопротивлении нагрузки 2 Ом спад характеристики на 1 дБ фиксируется на частоте 16 кГц. Максимальное значение выходной мощности при 0,7% КНИ составляет 153 Вт (8 Ом). Нелинейные искажения измеряются тысячными долями процента во всем рабочем диапазоне мощностей и частот, что является выдающимся результатом. Коэффициент демпфирования — не менее 150 ед.

Паспортные данные:



Тип – интегрированный усилитель | Название – NAD C390DD | Выходная мощность (на нагрузке 4 и 8 Ом), Вт – более 150 x 2 | Частотная характеристика, Гц – 20—96 000 (по уровню ±0,5 дБ) | Гармонические искажения, % – менее 0,005 | Отношение сигнал/шум, дБ – более 95 (1 Вт, А-взвешенное) | Поддерживаемые разрешения цифрового сигнала, бит/кГц – 24 / 192 (оптический и коаксиальный входы, порт HDMI), 24 / 96 (вход USB type B), 24 / 48 (вход USB type A) | Аудиовходы – цифровой AES/EBU (XLR), цифровые коаксиальные (2), цифровые оптические (2), USB type A (2), USB type B | Аудиовыходы – цифровой коаксиальный, цифровой оптический, на сабвуфер (RCA) (2) | Потребляемая мощность, Вт – 500 | Дополнительно – работа с внешними накопителями USB, коммутационные модули расширения (аналоговые входы и порты HDMI), вход и выход триггера 12 В, ИК-вход | Габариты, см – 43,5 x 13,1 x 38,8 | Масса, кг – 7,7

Результаты инструментальной экспертизы



Макс. мощность (0,7% КНИ, 1 кГц) на 8 / 4 / 2 Ом, Вт

153 / 144

Макс. мощность (0,7% КНИ, 8 Ом) на 1 кГц / 80 Гц / 10 кГц, Вт

153 / 153 / 153

КНИ на 0,5 Рмакс на 1 кГц / 80 Гц / 10 кГц, %

0,003 / 0,007 / 0,028

Переходное затухание между каналами, на 10 кГц, не менее, дБ

78

Отношение сигнал/шум, дБА

93

Коэффициент демпфирования

150

Неравномерность АЧХ в полосе 20 Гц — 20 кГц, дБ

0,28

Верхняя граница по уровню –1 дБ (2 Ом / 4 Ом), кГц

16 / 33



Оценки



+оригинальная концепция, широкие возможности расширения функциональности, впечатляющее динамичное звучание-в полной комплектации цена превышает психологически значимый порог 100 тысяч рублей

Дизайн

90

Качество изготовления

95

Звучание

95

Функции

95

Итого

95

Вывод:



Интегрированный усилитель NAD C390DD интересен хотя бы тем, что представляет концепцию цифрового усиления в ее самом последовательном варианте. Широкие возможности расширения функциональности за счет опциональных модулей станут приятным бонусом и заделом на будущее.
Анатолий Максименко
