Усилитель Вега 10у-120с — инструкция по ремонту

Пользователя Даниила Поцелуева, который обратился на наш форум, интересовала ВЕГА 10у-120с инструкция по ремонту. Он поделился к участникам сайта и попросил помощи.

«Проблема такая: он достался мне не в рабочем состоянии и я его решил попытаться отремонтировать. Были переломы и отсутствие дорожек на плате, я исправил, всё пропаял. После включения усилителя загорается индикатор сети, а звука в колонках нет вообще, даже шипения или щелчков при переключении входов, при подаче звука на вход, тоже никакого эффекта. Перегрузка не горит. Регуляторы не дают никакого эффекта тоже. А при подключении наушников гудит правое ухо а левое вообще молчит как и колонки. Не знаю, может быть поменять выходные транзисторы их там около 6. Да заодно и все электролиты, там они так или иначе уже наверное высохли. У них годность 5 лет. Что можно сделать, с чего начать. заранее спасибо за ответы», — описал проблему Даниил Поцелуев.

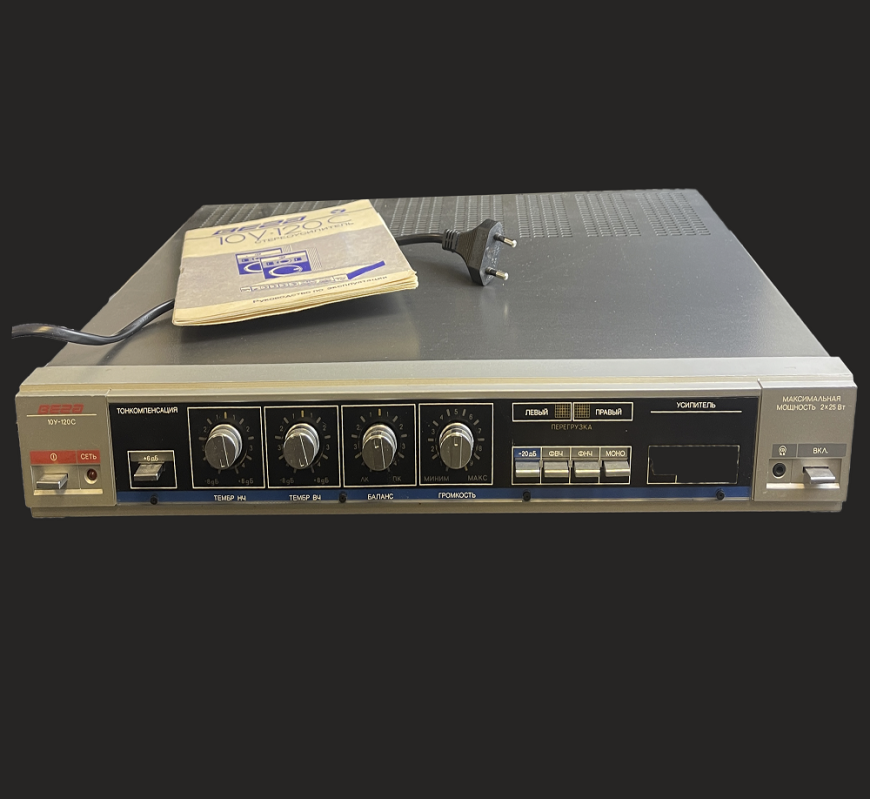

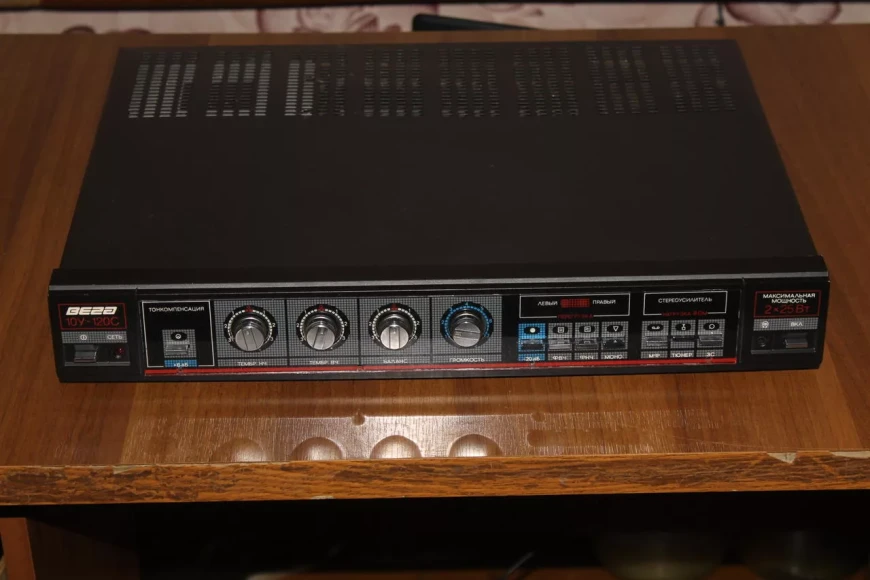

Усилитель «Вега 10У‑120С» (ранее — «Вега У‑120‑стерео») выпускался с 1987 года на Бердском радиозаводе и относился к аппаратуре 1‑й группы сложности. Устройство предназначено для усиления сигналов от звукоснимателей, магнитофонов и тюнеров.

Диапазон воспроизводимых частот — от 20 до 20 000 Гц. Номинальная выходная мощность составляет 2 × 10 Вт, максимальная — 2 × 25 Вт. Коэффициент гармоник в диапазоне 40–16 000 Гц не превышает 0,3 %, отношение сигнал/шум — не менее 66 дБ. Сопротивление подключаемых акустических систем — не ниже 8 Ом. Потребляемая мощность варьируется от 44 до 120 Вт.

Усилитель оснащён регулировкой АЧХ по высоким и низким частотам, громкостью и стереобалансом, имеет ступенчатое ослабление громкости (на 20 дБ), фильтры ВЧ и НЧ, индикаторы включения и перегрузки. Габариты — 430 × 70 × 360 мм, масса — 7 кг.

В первом сообщении автору топика посоветовали прозвонить выходные и предвыходные транзисторы. Также один из пользователей рекомендовал установить защитные (противо- ЭДС от АС) диоды, а под платой подключения акустической системы установить изолирующую от корпуса прокладку. Дело в том, что при покачивании разъема АС, плата соприкасается с корпусом (шасси) усилителя, вызывая КЗ в нагрузке.

«Насколья я помню схему есть там плата защиты.. И судя по всему она единственно, что исправно работает на Вашем экземпляре. Судя по всему - на выходе одного из каналов "висит" напряжение питания или что-то вроде того, и - поэтому нет звука наикакого в колонках (они просто не подключаются к оконечнику в случае ЧП релюхой). Найдите выход не плате и проверь на нем потенциал относительно корпуса. Если емть напряжение - скорее всего придется поменять много транзисторов:)) Усилитель для наушников отдельный возможно. Если нет - то резистивный делитель стоит с мощника. Если усилители исправно выдают на выход 0 постоянки - усилитель жив - смотрите плату с реле, возможно что неисправна, как раз она», — так гласит ответ пользователя Николая Елимахова.

Он же предположил, что возможной причиной выхода усилителя из строя может быть пробой коллекторов на радиатор (возможно, через винт крепления платы). Чтобы узнать, так ли это, надо прозвонить транзисторы на корпусе устройства. Там не должно быть низкого сопротивления. Так-же надо определиться с причиной фона. Для этого важно найти вход сигнала на плату и отпаять эти провода (левый и правый канал), сосредоточившись только на УМ. Когда он исправно заработает, можно двигаться дальше — проверить установку тока покоя транзисторов, а заодно и сам резистор.

Топик набрал большое количество ответом, и пользователи рекомендовали самые разные причины неисправностей и методы их устранения.
