Зачем нужен провод GND на усилителе

Пять лет назад на нашем форуме появилась тема, участники которой обсуждали провод GND на усилителе и фонокорректоре. Один из посетителей ресурса попросил у пользователей пояснить, зачем нужен данный провод.

«Проясните, зачем он нужен, если все равно на всех усилителях и фонокорректорах минус экрана сигнала закорочен с клеммой GND? Может это просто дань прошлому, когда корректоры были деревянными и клеммы были соединены общей массой?», — задался вопросом Гость.

Провод GND (от англ. ground — «земля») в акустических системах обозначает точку нулевого потенциала, выполняющую роль общего обратного провода. Его ключевая функция — обеспечение безопасного и стабильного электрического соединения, служащего опорным уровнем для всех напряжений в цепи.

В акустике GND обычно соединяется с металлическим корпусом устройства или шасси и выполняет несколько важных задач:

• устраняет паразитные наводки и шумы за счёт отвода помех в землю;

• предотвращает образование «земляных петель», которые вызывают фоновый гул;

• обеспечивает электробезопасность, отводя случайные токи утечки;

• создаёт единый потенциал для всех компонентов системы, что критично для качественного звучания.

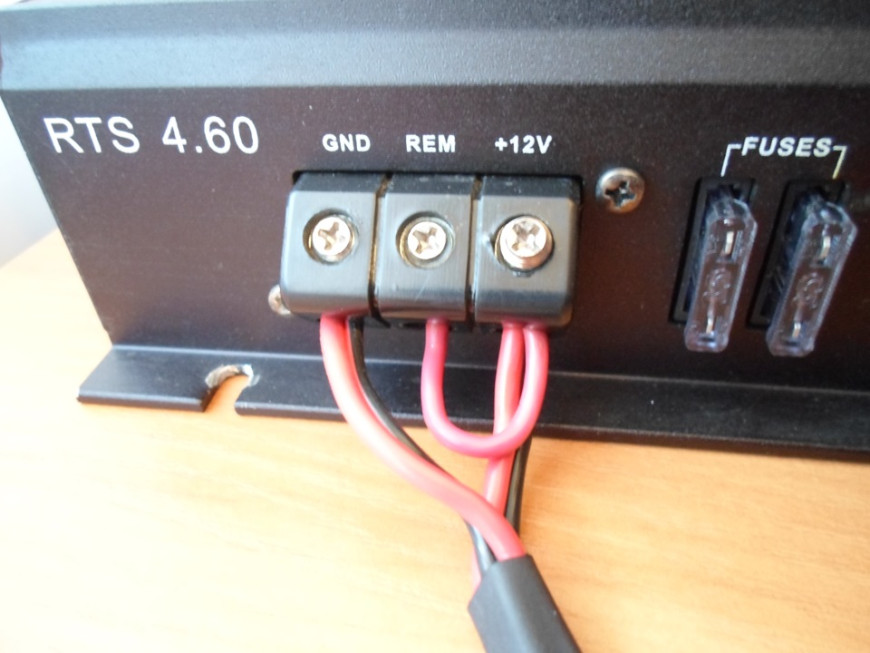

Как правило, GND маркируется чёрным цветом и подключается к соответствующей клемме на усилителе, ресивере или акустической системе. Правильное подключение этого провода — обязательное условие для стабильной работы аудиосистемы и чистого звука без фоновых помех.

Ответов автор обсуждения получил не так много, но все они были, хоть и краткими, но ёмкими, чего должно было достаточно, чтобы получить исчерпывающий ответ на свой вопрос.

Андрей Винник пояснил, что клемма GND принадлежит экрану корпуса, шасси и является точкой его внешнего заземления. Заземления нескольких блоков надо соединять согласно правила звезды (обычно на усилитель). Экран сигнального провода нужно заземлять с одной стороны иначе- петля. Минус сигнального провода соединяется с двух сторон. У вертушки экран сигнального провода соединён с экраном корпуса внутри у клеммы GND. Тестер показывает что есть соединение , а какое: петля или звезда- нет. Общее правило разводки заземления и цепей питания - не делать петель, все соединения в виде звезды, центр и является точкой заземления. Балансные схемы соединений основаны на уничтожении сигнала помехи за счёт сложения его с противофазным.

Пользователь vs music дал немного другой ответ. В большинстве проигрывателей оплетка сигнального кабеля в каждом канале соединяется с одним из контактов головки звукоснимателя (т.н. обратный провод). Земляная же клемма проигрывателя обычно соединена с корпусом тонарма. Получается как бы две земли ,которые соединяются вместе на входе фонкорректора при подключении заземляющего провода от вертушки. Это действительно сделано для исключения фоновых петель - считается (в радиоэлектронике)что заземление должно производиться на входе самого чувствительного элемента тракта ( в нашем случае - это фонкорректор).

Участники пришли к выводу, что GND не архаизм, а инструмент против шумов, но в современных системах (с короткими кабелями и хорошей изоляцией) часто излишен, если перемычка справляется. Не меняет «качество» звука напрямую, но предотвращает деградацию от помех. Советуют всегда пробовать подключать для чистоты, особенно в неидеальной акустике. Тема будет максимально полезной новичкам в области аудиооборудования, но споры о «слышимых изменениях» остались субъективными — без однозначного вердикта.

Орфография и пунктуация цитат сохранены из оригинала.

31 октября 2025 года

Константин Смородин
