Как проверить межвитковое замыкание мультиметром

Пользователь bugleman создал на нашем форуме тему, где рассказал о проблеме, с которой он столкнулся. Также он спросил совета, как проверить межвитковое замыкание мультиметром.

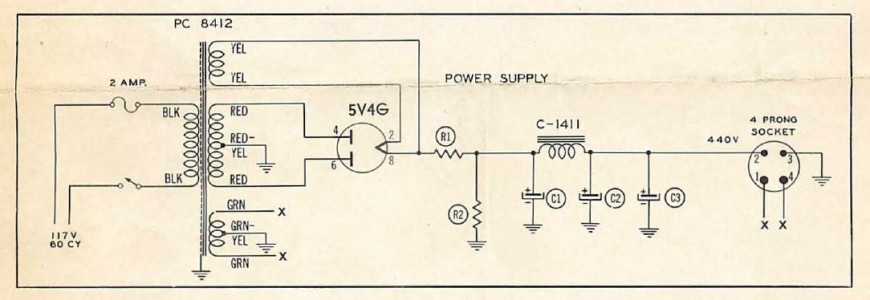

«Доброго дня всем! Есть явное подозрение что вылетел силовик в УМ (при подключении сразу выгорает вставка плавкая). Обмотки силового трансформатора см. ниже. Можно ли обычным мультиметром как-то проверить его на короткое замыкание? Заранее благодарен за ответы», — написал bugleman.

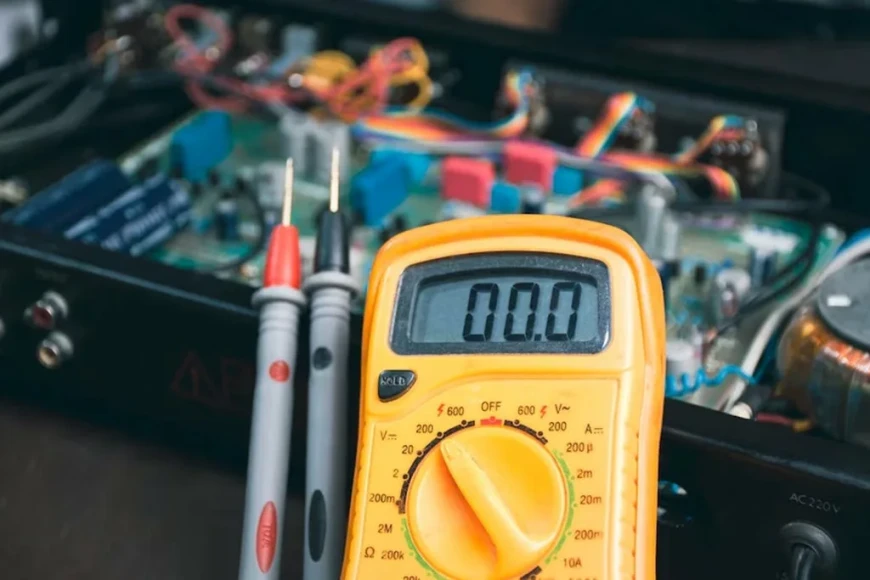

Мультиметр — прибор для измерения параметров электрического тока. Основные функции: измерение напряжения (постоянного/переменного), силы тока, сопротивления. Дополнительно может проверять целостность цепи (прозвонка), ёмкость конденсаторов, частоту, температуру (с термопарой), тестировать диоды и транзисторы.

Бывают аналоговые (со стрелочной шкалой) и цифровые (с ЖК‑дисплеем). Цифровые точнее, удобнее, часто имеют автовыбор диапазона и защиту от перегрузок.

На панели — переключатель режимов, разъёмы для щупов (COM — чёрный щуп; VΩmA — красный для напряжения/сопротивления; 10A/20A — для больших токов). Обозначения: DCV (постоянное напряжение), ACV (переменное), DCA (постоянный ток), Ω (сопротивление).

Применяется в ремонте электроники, монтаже электросетей, диагностике автоэлектроники и быту (проверка розеток, батареек, проводов).

Пользователь Sergey Ef*** написал, что обычно при коротком замыкании витка трансформатор сильно нагревается. Он предложил с помощью мультиметра замерить силу тока первичной обмотки, отключив все вторичные. Предохранитель придется поставить на 1-2 А. Ещё лучше передавать сеть через регулятор (ЛАТР), плавно увеличивая, одновременно контролируя ток первичной обмотки.

ЛАТР (лабораторный автотрансформатор регулируемый) — это устройство для плавной ручной регулировки переменного напряжения в сети. В основе — тороидальный сердечник с медной обмоткой и подвижная угольная щётка. При вращении ручки щётка перемещается по виткам обмотки, изменяя коэффициент трансформации и тем самым плавно регулируя выходное напряжение (обычно в диапазоне 0–250 В или 160–220 В). Также он предложил прозвонить на короткое замыкание оба сетевых конца на корпус, возможно, короткое замыкание произошло ещё до трансформатора.

ЛАТР не стабилизирует напряжение и не защищает от скачков — он лишь позволяет точно задать нужный уровень. Применяется в лабораториях, мастерских и при ремонте электроники для тестирования устройств, обкатки двигателей, питания аппаратуры с нестандартным напряжением. Выпускается в однофазных (220 В) и трёхфазных (380 В) версиях разной мощности. На корпусе обычно есть вольтметр для контроля выходного напряжения и клеммы для подключения нагрузки.

Как проверить межвитковое замыкание мультиметром

Чтобы проверить межвитковое замыкание с помощью мультиметра, сначала надо обесточить устройство и убедиться в отсутствии остаточного напряжения. Затем перевести прибор в режим измерения сопротивления (Ω) и выбрать подходящий диапазон — обычно 200–2000 Ом для большинства обмоток.

Далее надо приложить щупы к выводам каждой обмотки поочерёдно. Для трёхфазного двигателя проверьте пары U1‑U2, V1‑V2, W1‑W2; для однофазного — рабочую и пусковую обмотки. Записать показания. В исправном двигателе сопротивление всех обмоток должно быть примерно одинаковым: допустимая разница — не более 5–10 %. Если на одной из обмоток сопротивление заметно ниже, это может указывать на межвитковое замыкание. Показания «0 Ом» означают короткое замыкание (начало и конец обмотки замкнуты), а «бесконечность» (OL) — обрыв обмотки.

Дополнительно проверить изоляцию: переключить мультиметр на максимальный диапазон сопротивления, один щуп приложить к выводу обмотки, другой — к очищенному от краски и грязи корпусу двигателя. Сопротивление должно быть очень высоким (в идеале — бесконечность). Значения ниже 1 МОм указывают на нарушение изоляции.

Важно учесть, что мультиметр не всегда выявляет межвитковое замыкание при повреждении малого числа витков, так как изменение сопротивления может быть незначительным. Для более точной диагностики используют мегомметры или приборы для измерения индуктивности. При серьёзных отклонениях в показаниях или сомнениях в результатах можно обратиться к специалисту — самостоятельная диагностика и ремонт могут быть опасны.

13 ноября 2025 года

Константин Смородин
