Шунтирующий конденсатор — что это, и зачем он нужен

Любитель аудиотехники Анатолий Кириллов на нашем форуме в 2008 году спросил, нужен ли шунтирующий конденсатор, и зачем шунтировать конденсаторы на плате питания.

«Обьясните, пожалуйста, ситуацию с шунтированием электролитических конденсаторов пленочными на платах источников питания (в моем случае cd-плеер). Зачем - это я, вроде как, знаю. Электролит никак не противодействует ВЧ помехам, для чего ему и запараллеливают пленочный конденсатор номиналом в 1000 раз меньше. Сам вопрос: обязятельна ли пленка, если я делаю замену на Low ESR конденсаторы (типа Panasonic FC/FM)? 100 мкф зашунтировать конденсатором на 0.1 мкф (соотношение 1/100) не проблема, а вот 4700 мкф (надо 4.7 мкф шунтирующий) уже не так легко, т.к. 4.7 еще найти надо, да плюс еще вопрос цены. Что если его тоже 0.1-0.22 мкф зашунтировать (при учете того, что сам электролит будет Low ESR)? Или маловато все равно. Или low ESR вообще никак не помогает борьбе с ВЧ помехами?», — написал Анатолий Кириллов.

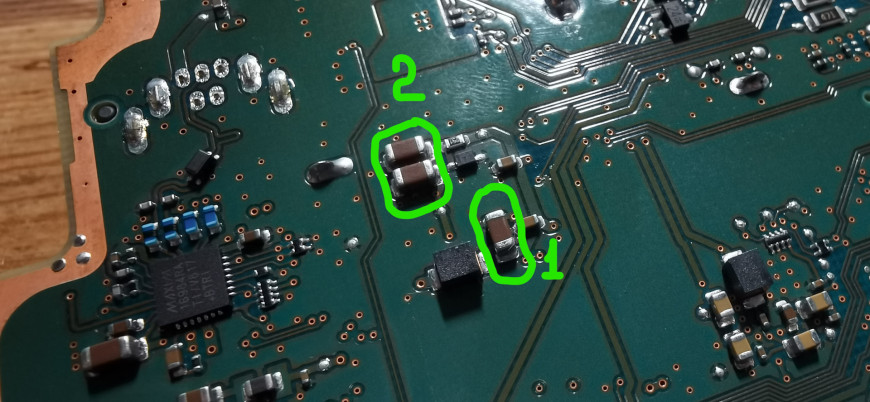

Шунтирующий конденсатор — это конденсатор, подключаемый параллельно источнику питания или участку электрической цепи. Его основная задача — улучшить качество питающего напряжения: он сглаживает пульсации тока и фильтрует высокочастотные помехи. Благодаря этому повышается стабильность работы устройства, снижается уровень шумов. В цифровых и аналоговых схемах такой конденсатор поддерживает постоянное напряжение для чувствительных компонентов, а также может временно выступать источником энергии — мгновенно отдавая заряд при резком росте потребления тока. Важное свойство: его сопротивление зависит от частоты сигнала, поэтому он эффективно отводит высокочастотные токи в обход защищаемой цепи. Обычно его размещают максимально близко к потребителям энергии — например, рядом с микросхемами или транзисторами.

Пользователь Alexander порекомендовал использовать конденсаторы, которые предназначены именно для таких мест. Есть специальные конденсаторы фирмы Sanyo для цифровых схем и специальные конденсаторы для аналоговых схем от Elna, Black Gate и других производителей. Такой вариант является самым простым, когда нет желания или времени вникать в ситуацию более глубоко.

Но если хочется заморочиться, то, оп мнению того же пользователя Alexander, можно шунтировать плёнкой, но хорошего качества — хотя бы WIMA FKP, нанофарад по 50-100 (сколько там ёмкость основной банки в данном случае не очень важно). Это действительно улучшит подавление помех, так как даже очень хорошие электролиты не работают на сотнях килогерц, максимум до 100-200 кГц, а уж на единицах мегагерц точно не работают.

Пользователь George Krilov пояснил, что шунтирование — это нормальная практика, так как у любого электролита импеданс перестает падать после нескольких килогерц. Главное, подойди к работе без фанатизма. Достаточно нормального количества (емкости) нормальных электролитов, например, Джамикона, и нормальной пленки - той же Эпкос.

«Пленочные шунты обязаны быть вблизи микросхем, именно там они оказываются эффективны. В общем случае они не натрут по всей длине питания, особенно если оно брошено возле приводов пикапа», — сделал уточнение Ахтунг Уткин.

На вопрос «если я поменяю все кондеры в питании на Panasonic FM/FC (low ESR) и зашунтирую все это пленкой WIMA FKP, то этого достаточно для нормального чистого питания и борьбы с ВЧ помехами?» пользователь Eduard Arabadji ответил следующим образом:

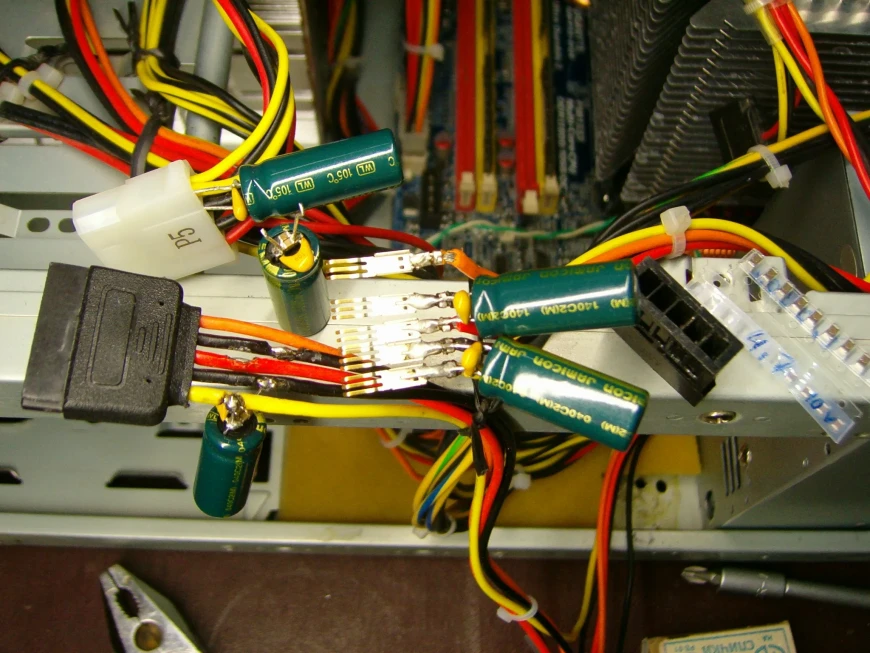

«Все конденсаторы менять если аппарату более 10-15 лет, и то лучше их сначала аккуратно выпаять и проверить на предмет утери ёмкости. Менять электролиты можно смело от 0,1 до 47 микроФарад - эти киснут быстрее. Те, что в питании киснут редко, ибо надёжно формуются большими токами, вот их то и желательно шунтировать по высокой частоте - плёнкой от 0,1- 10 мкФ. Ещё лучше если плёнки две- три, разных номиналов, но мелкономинальная от 1-15 нанофарад обязательна, она давит короткую помеху эффективней. Ну и зашунтировать этот "бутерброд" просто резистором».

В итоге пользователи сошлись к мнению, что шунтирование — это обычная практика, главное подходить к ней с холодной головой. Если же нет времени или желания заниматься подобной работой, можно использовать специальные конденсаторы.

18 ноября 2025 года

Константин Смородин
