В наше время интернета, стриминга и цифрового видео сложно себе представить, что сравнительно недавно телевидение было аналоговым, транслировалось в эфире с телевизионных башен и было жестко регламентировано программой телепередач. Давайте ненадолго перенесемся в то время и вспомним об аналоговых стандартах цветного телевидения.

Что такое SECAM и чем от отличается от стандарта PAL

Когда небо на экране телевизора стало синим, а трава – зеленой

Первые цветные телепередачи и телевизоры появились в США в середине 50-х годов прошлого века, хотя разработка стандартов цветного телевещания началась ещё до начала Второй мировой войны. Подобные работы проводились и в СССР, но регулярное вещание в цвете у нас началось значительно позже – только в 1967 году. Стандарт цветного телевещания NTSC, ставший базовым для США, был принят в 1953 году, а регулярные трансляции в этом стандарте начались в 1955 году. В этом году в США было продано 40 тысяч цветных телевизоров NTSC.

Что такое SECAM и чем от отличается от стандарта PAL

В Старом свете разрабатывали свои стандарты цветного телевещания, которые должны были учитывать недостатки американского стандарта, главным из которых была низкая устойчивость к фазовым искажениям, вызывавшая нестабильность цветового тона изображения. В Германии в компании Telefunken под руководством Вальтера Бруха разрабатывается система PAL (Phase Alternating Line – построчное изменение фазы), а во Франции – стандарт SECAM (Séquentiel couleur à mémoire – последовательный цвет с памятью), работы над которым возглавлял Анри де Франс (Henri de France), работавший во Французской Телевизионной Компании CFT (Compagnie Française de Télévision).

Что такое SECAM и чем от отличается от стандарта PAL

Передаем цветную картинку, но помним о старых телевизорах

Главным требованием при создании всех трех стандартов цветного телевещания была совместимость с чёрно-белыми телевизорами. То есть, цветные программы должны были без проблем показываться на чёрно-белых телевизионных приемниках, парк которых к 60-м годам в мире был уже достаточно многочисленным. Потому прямой трансляции основных цветовых компонент предпочли технологию, предусматривающую раздельную передачу информации о яркости и цвете с использованием разных несущих частот. Такой подход позволял чёрно-белым телевизорам использовать лишь яркостную составляющую. Сигнал цветности транслировался на вспомогательной несущей частоте – так называемой поднесущей, которая обрабатывалась только декодерами цветных телевизоров, а чёрно-белые её просто игнорировали.

Что такое SECAM и чем от отличается от стандарта PAL

Собственно, разница между тремя стандартами цветного вещания была в технологии кодировки информации о цвете. Во всех трех стандартах, наряду с сигналом яркости Y, кодировались два цветоразностных сигнала R-Y (красный цвет) и B-Y (синий цвет). Информация о третьем компоненте – зелёном цвете G, восстанавливалась в процессе декодирования телевизионного сигнала вычитанием цветоразностных сигналов из яркостного. Но если в стандарте PAL для кодировки цветоразностных сигналов использовалось, как и в NTSC, квадратурная модуляция поднесущей, то в SECAM применялась частотная модуляция. В свою очередь, отличие PAL от NTSC состоит в том, что фаза одной из квадратурных составляющих (красного цвета) сигнала цветности в стандарте PAL меняется от строки к строке на противоположную. То есть цветоразностный сигнал R-Y повторяется при трансляции следующей строки с поворотом фазы на 180 градусов. Декодер складывает текущую строку и предыдущую из памяти (здесь тоже используется память, как и в SECAM), полностью избавляясь от фазовых ошибок, характерных для стандарта NTSC.

Что такое SECAM и чем от отличается от стандарта PAL

Главным отличием стандарта SECAM стала передача во временном слоте трансляции одной телевизионной строки только одного из двух цветоразностных сигналов. То есть, цветоразностные сигналы передавались поочередно. В телевизоре каждый такой сигнал использовался при формировании двух строк, для чего применялась технология строчной памяти. В момент приема телевизором сигнала R-Y из строчной памяти извлекается сигнал B-Y, принятый с предыдущей строкой, и наоборот. Отсюда и название SECAM – Séquentiel couleur à mémoire – буквально с французского – последовательный цвет с памятью.

Факт Память для хранения цветоразностного сигнала по одной строке реализовывалась в телевизорах различными способами. В старых аналоговых моделях использовались ультразвуковые линии задержки, а в более современных телевизорах применялись цифровые запоминающие устройства.

Для организации последовательной передачи двух цветоразностных сигналов было необходимо добиться согласованной работы передатчика и приёмника, для чего к цветоразностным сигналам добавлялся служебный сигнал синхронизации – последовательность импульсов трапецеидальной формы

Что такое SECAM и чем от отличается от стандарта PAL

Особенности SECAM

Стандарт SECAM смог решить многие проблемы системы NTSC – в частности, последовательная передача цветоразностных сигналов позволила избавиться от перекрёстных искажений между ними. Кроме того, SECAM устойчив к дифференциально-фазовым искажениям – этому бичу стандарта NTSC, вызывающем изменение цветовой насыщенности. При этом, стандарт не может похвастаться высокой устойчивостью к помехам – если параметр сигнал/шум принимаемого сигнала становится меньше 18 дБ, появляются помехи, и качество цветного изображения резко падает. Кроме того, из-за последовательной передачи цветоразностных сигналов цветное изображение SECAM имеет вдвое худшую чёткость по вертикали, чем чёрно-белое. При этом, стандарт хорошо подходил для трансляции на большие расстояния по радиорелейным линиям и позволял задействовать существующую инфраструктуру, что было очень актуальным для СССР с его бескрайними просторами.

Что такое SECAM и чем от отличается от стандарта PAL

Политическая география и цветное телевидение

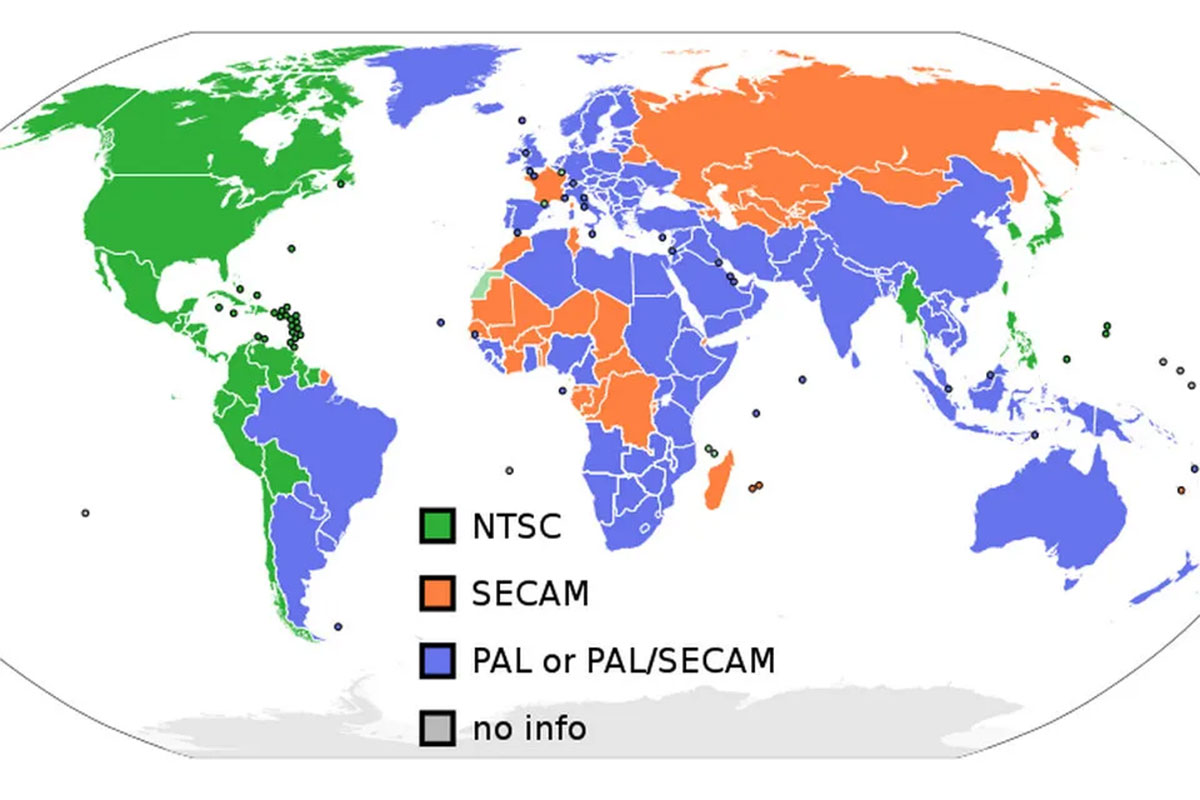

Как было отмечено выше, у истоков стандарта NTSC стояли США, система PAL была разработана в Западной Германии, а SECAM родился во Франции при участии советских специалистов. Это определило и распространение стандартов цветного телевизионного вещания в мире. SECAM, кроме Франции и СССР, был принят в бывших африканских колониях Франции и в странах СЭВ, включая Восточную Германию, PAL был выбран западно-европейскими странами и их бывшими колониями по всему миру. А учитывая, что среди этих стран были Великобритания и Испания – PAL оказался самой распространенной системой на планете. Стандарт NTSC обосновался в Северной Америке, Японии, которая в годы становления цветного телевещания была под сильным влиянием США, и ряде стран Южной Америки, расположенных в основном на западном побережье континента.

Что такое SECAM и чем от отличается от стандарта PAL

Политические процессы оказывали существенное влияние на географию телевизионных стандартов. Особенно это проявлялось в Европе времен Холодной войны – руководство ГДР, приняв стандарт SECAM, пыталось противостоять популярности в Восточной Германии западногерманского телевидения, использующего стандарт PAL. Впрочем, особой эффективности такое противостояние не имело, поскольку, во-первых, речь шла лишь о невозможности получать корректное цветное изображение, а, во-вторых, лишь вызвало рост популярности универсальных декодеров PAL/SECAM и оснащенных ими телевизоров. С развалом СССР и восточно-европейского блока СЭВ в конце 80-х годов прошлого века система SECAM в странах Восточной Европы стала постепенно заменяться стандартом PAL.

Что такое SECAM и чем от отличается от стандарта PAL

В России и Франции система SECAM оставалась базовым стандартом телевизионного вещания до постепенного вытеснения аналогового вещания цифровыми стандартами DVB и DVC, а также стандартами телевидения высокой четкости HDTV. Во Франции аналоговое вещание было полностью прекращено 29 ноября 2011 года, а в России телетрансляции в стандарте SECAM продолжались до совсем недавнего времени – страна полностью перешла на «цифру» только 14 октября 2019 года.

Что такое SECAM и чем от отличается от стандарта PAL

С приходом цифрового телевидения отпала необходимость в аналоговых системах кодирования и обеспечения совместимости с парком чёрно-белых телевизоров. А значит, стало возможным без ухищрений и технических изысков непосредственно кодировать цветовые компоненты RGB, оставив в прошлом характерные фазовые искажения, биения, взаимовлияние RGB-каналов, а также двоения, троения и оконтуривания. Причем, в данном контексте совершенно не важно каким способом передается контент – считывается с оптического или жесткого диска, поступает по кабелю или транслируется со спутника. Впрочем, аналоговые стандарты не умерли совсем – они продолжают жить в наших архивных видеосъемках на кассетах и сохранившихся фильмотеках на VHS – встречаются порой и такие артефакты. Но течение времени неумолимо, и совсем скоро (если уже не сейчас) молодым людям придется объяснять, о чем, собственно, шутка КВН’щиков из 90-х про то, «как низко пал секам», а они все равно не поймут, о чём идет речь.
