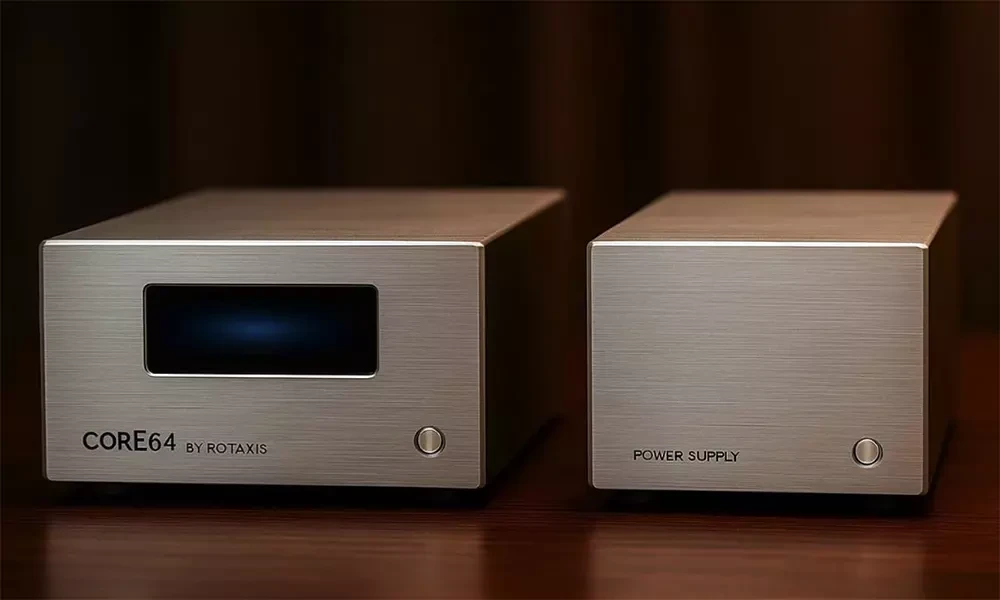

Rotaxis Core64 DAC – внешний ЦАП с революционными амбициями

Компания Rotaxis Audio утверждает, что Rotaxis Core64 DAC – это «переосмысление того, каким должно быть цифрово-аналоговое преобразование — чистым, элегантным и по своей сути аналоговым. Созданный без использования обратной связи, без шумоподавления и без цифровых уловок, Rotaxis DAC восстанавливает музыку с непревзойдённой ясностью и временной точностью. Он создан не ради красивых графиков. Это не очередная коробка с операционными усилителями, приправленная маркетингом. Rotaxis DAC — это созданный с нуля, сфокусированный на временной точности пассивный ЦАП на резистивной лестнице, разработанный с одной целью: воспроизводить музыку во времени, а не в коде».

Большинство современных ЦАП полагаются на высокоскоростные цифровые обработки, такие как дельта-сигма модуляция, noise shaping или цифровые фильтры, которые манипулируют сигналом ради достижения впечатляющих технических параметров при измерениях. Rotaxis DAC не делает ничего из этого. Вместо этого он предлагает оригинальную архитектуру:

1. Лестничный дизайн PulseAxis

В основе — настоящая резистивная лестница с разрешением 24 бита. Каждый бит представлен серией точно подобранных резисторов (обычно 64 на каждый экспоненциально взвешенный бит), размещённых в кольцевой конфигурации, которую в Rotaxis Audio называют массив PulseAxis. Это не просто линейка резисторов на плате — они переплетены специальным образом в кольца, чтобы уменьшить электромагнитные помехи, тепловой дрейф и перекрёстные искажения. Каждый бит не просто срабатывает статично. Он активируется с тактовой точностью на базовой частоте 11,2 МГц и субчастоте около 100 МГц — каждая лестница включается в четвертях такта, сгруппированных по текущему весу (сначала старшие биты), что позволяет каждому резистору стабилизироваться до активации следующего. Результат — полностью чистая передача между уровнями напряжения, без наложений, без щелчков и без ошибок перехода через ноль. Эффект усреднения по каждому биту превосходит лучшие интегральные схемы с лазерной подгонкой и приближается к уровню метрологических устройств, а также масштабируем: от доступной будущей модели с 32 уровнями на бит до 4 колец по 64 резистора на каждый бит! Кольца резисторов физически переплетены на плате и вращаются в противоположных направлениях, чтобы устранить радиопомехи.

2. Thermaphase Averaging

Вместо цифрового noise shaping Rotaxis Audio использует проприетарную аналоговую систему под названием Thermaphase. Кольца из 64 уровней исключают слышимые паттерны, а всё оставшееся уходит в ультразвук, где отфильтровывается четырёхполюсным RC-фильтром.

3. GlitchLock Timing

Вместо того чтобы полагаться на один большой тактовый цикл обновления, Rotaxis DAC разбивает активность с помощью временной системы, называемой GlitchLock, деля цикл обновления на четвертные импульсы внутри ЦАПа и восьмеричные импульсы между двумя полярными лестницами. Это гарантирует, что ток никогда не скачет и не перекрывается на границах битов, минимизируя искажения и шум. Результат — ультранизкие искажения — без цифровой фильтрации или noise shaping.

4. Выход в классе A с трансформаторной развязкой

Никаких операционных усилителей. Выходной каскад Rotaxis DAC полностью дискретный, работает в классе A и подключён к выходным разъёмам через трансформаторы Lundahl. Это сохраняет фазу, исключает петли заземления и обеспечивает мгновенную динамическую реакцию, характерную для лучшего аналогового оборудования.

5. Модульность и возможность апгрейда

Модель Core64 в базовом варианте предлагает:

–   цифровые входы USB, SPDIF и I²S

–   гальванически изолированное питание (только внешний блок)

–   отсутствие сенсорных экранов, без шума — только небольшой индикатор громкости и частоты дискретизации

В будущем для Rotaxis Core64 DAC будет доступен внешний блок управления и потоковой передачи, подключаемый через I²S по HDMI, позволяя владельцам Core64 расширять систему без замены основного ЦАПа.

Анатолий Максименко

10 июня 2025 года
