R2R против дельта-сигма – полное сравнение архитектур преобразования ЦАП’ов

Много копий сломано на рынке цифро-аналогового преобразования – адепты R2R-лестницы упирают на текучий, аналоговый звук, сторонники дельта-сигма чипов говорят о точности и динамике. В данном гиде мы разобрались со всеми технологическими нюансами типов современных конвертеров цифрового сигнала в аналоговый.

Как работает R2R лестница

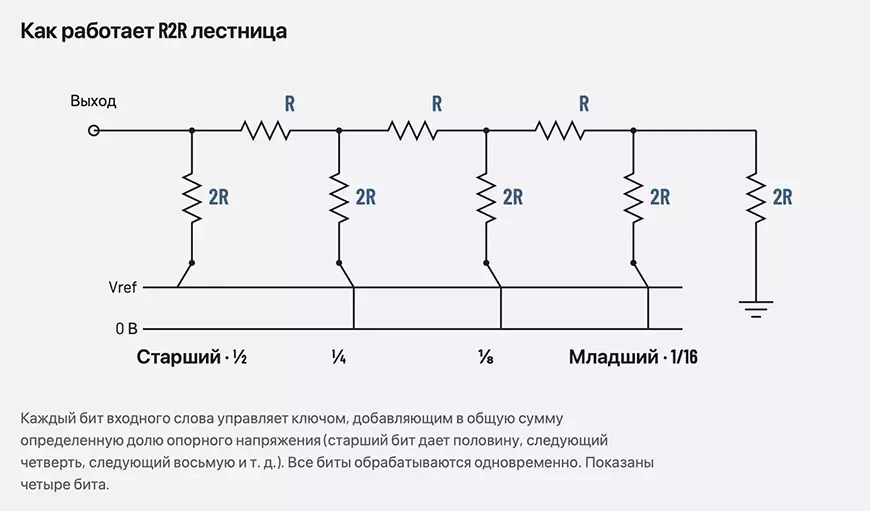

R2R или лестничная система – «прямой» способ цифро-аналогового преобразования. Сеть резисторов двух номиналов, отличающихся ровно вдвое, сконструирована так, что каждый бит входного слова управляет ключом, добавляющим в общую сумму определенную долю опорного напряжения (cтарший бит дает половину, следующий четверть, следующий восьмую и т д). Сигнал появляется на выходе непосредственно, без промежуточного преобразования. Отсюда и второе название – мультибитная схема, так как все биты обрабатываются одновременно.

Границы точности

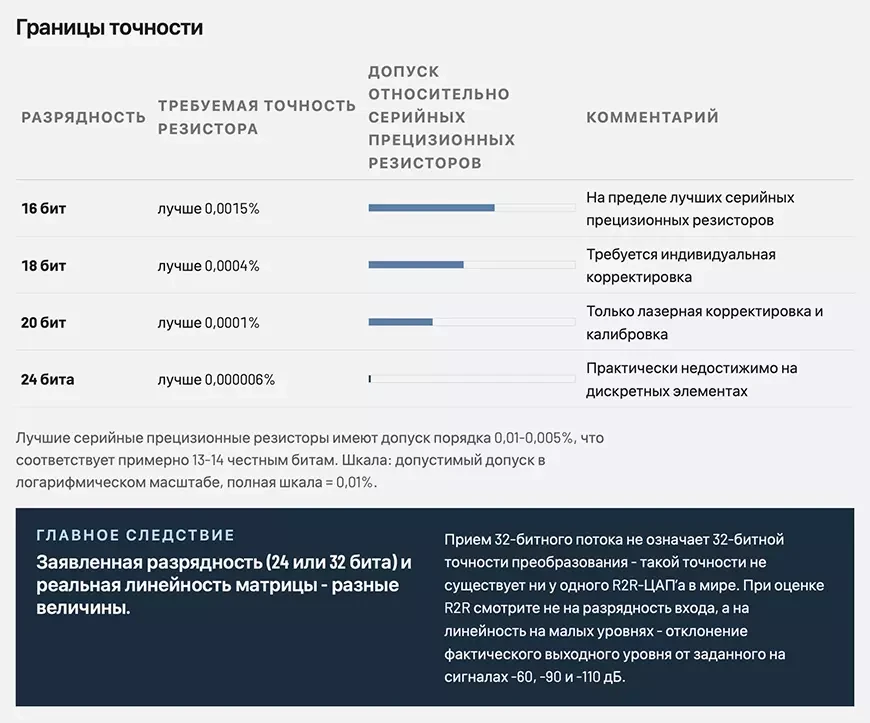

Корректность работы R2R-матрицы определяется точностью резисторов. Чтобы вклад старшего бита не перекрывал вклад младшего, номинал резистора старшего разряда должен выдерживаться с точностью лучше, чем единица, деленная на два в степени N, где N – разрядность.

Лучшие серийные прецизионные резисторы имеют допуск порядка 0,01-0,005%, что соответствует примерно 13-14 честным битам. Всё, что выше, достигается индивидуальным отбором, лазерной корректировкой или калибровкой матрицы с компенсацией отклонений.

ГЛАВНОЕ СЛЕДСТВИЕ

Заявленная разрядность (24 или 32 бита) и реальная линейность матрицы – разные величины. Приём 32-битного потока не означает 32-битной точности преобразования – такой точности не существует ни у одного R2R-ЦАП’а в мире.

При оценке R2R смотрите не на разрядность входа, а на линейность на малых уровнях – отклонение фактического выходного уровня от заданного на сигналах -60, -90 и -110 дБ. Именно ошибка линейности на малых уровнях, а не суммарные искажения, определяет, послезвучия и микродинамику.

Температурные и временные проблемы

Так как резисторы имеют температурный коэффициент сопротивления, то при прогреве аппарата номиналы «уходят», заводская калибровка перестаёт быть точной. Отсюда две конструктивные меры, характерные для High End R2R-аппаратов – термостабилизация источника и периодическая автокалибровка матрицы. Также резисторы имеют долговременный дрейф, из-за чего аппараты этого типа иногда требуют повторной калибровки через годы эксплуатации.

Как работает дельта-сигма преобразование?

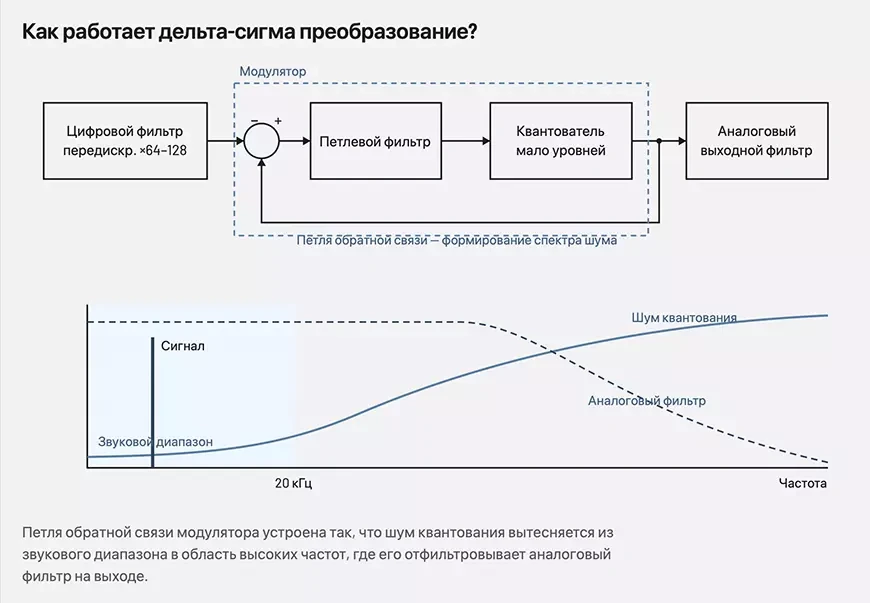

Дельта-сигма решает задачу принципиально иначе, чем R2R. Вместо того чтобы стремиться к высокой точности по амплитуде, архитектура жертвует разрядностью ради скорости. Сигнал многократно передискретизируется, обычно в 64 или 128 раз, после чего квантуется малым числом уровней – в предельном случае одним битом. Такое грубое квантование порождает значительный шум квантования, но здесь вступает в дело ключевой механизм – формирование спектра шума. Петля обратной связи модулятора устроена так, что шум квантования вытесняется из звукового диапазона в область высоких частот, где его отфильтровывает аналоговый фильтр на выходе.

В результате в полосе до 20 кГц остается крайне низкий уровень шума и очень высокая линейность, поскольку линейность одно- или малобитного квантователя обеспечивается элементарно – ведь у этого чипа нет резисторов, которые могли бы отклониться по номиналу.

Нюансы дельта-сигма

•   Ультразвуковой шум. Вытесненная энергия не исчезает, она находится выше 20 кГц. При недостаточной фильтрации она может нагружать выходной каскад ЦАПа.

•   Тональные компоненты «холостого хода». Модулятор при постоянном или очень тихом входном сигнале склонен к образованию периодических структур, дающих дискретные составляющие в спектре. Современные схемы борются с этим добавлением дизеринга и усложнением порядка модулятора.

•   Зависимость от цифрового фильтра. Передискретизация требует цифрового фильтра, и его характеристики становятся частью звучания устройства. Отсюда переключаемые фильтры на большинстве современных аппаратов.

Гибридные решения

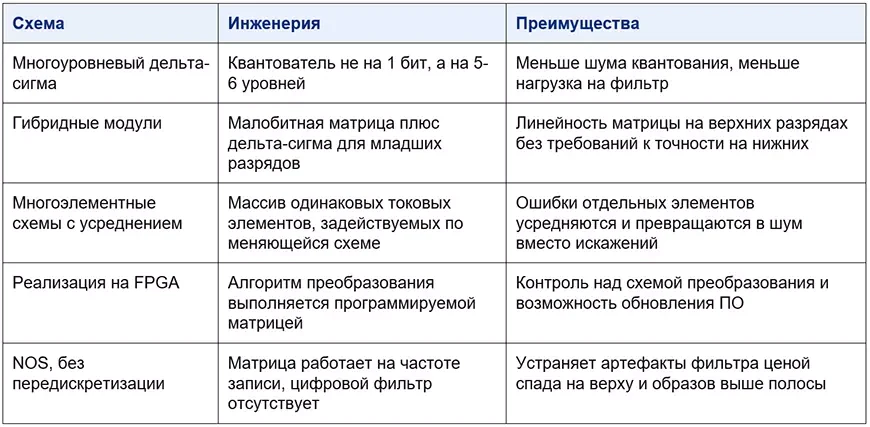

На сегодня значительная часть ЦАПов высшего класса использует не только описанные две схемы, а опирается на гибридные решения.

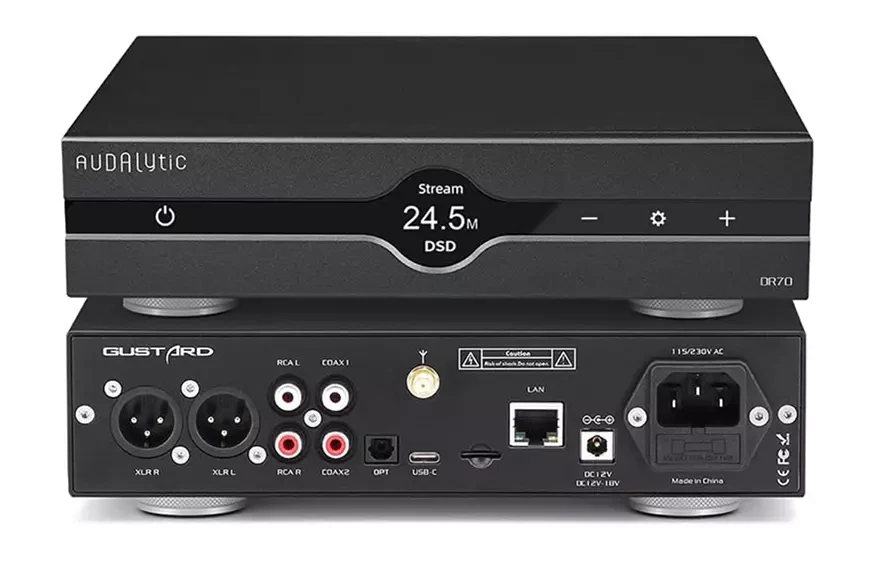

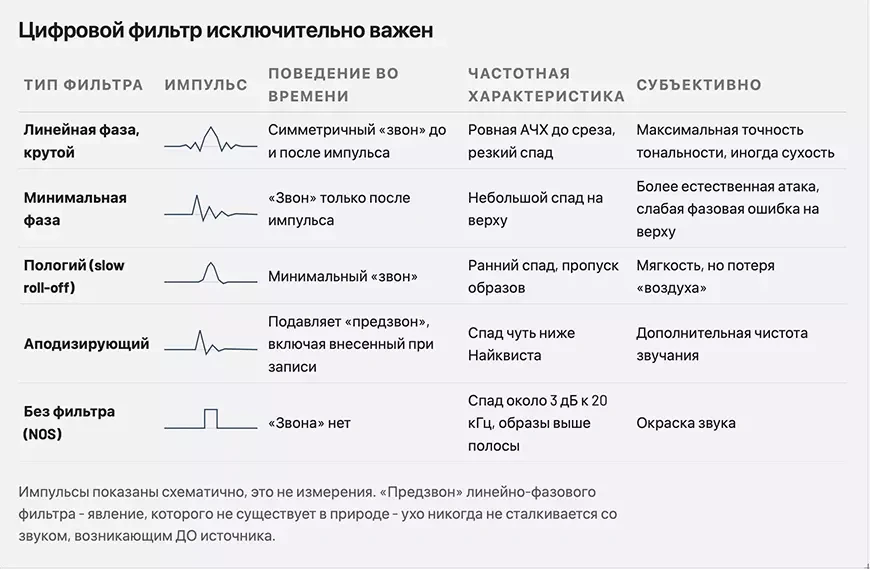

Цифровой фильтр исключительно важен

Так как именно фильтр определяет поведение системы во временной области, влияние фильтра может быть сравнимо с влиянием схемы преобразования.

«Предзвон» линейно-фазового фильтра – явление, которого не существует в природе – ухо никогда не сталкивается со звуком, возникающим ДО источника. Именно этим объясняется значительная часть претензий к цифровому звуку. Контраргумент состоит в том, что амплитуда «предзвона» крайне мала и сосредоточена у самой границы слышимого диапазона.

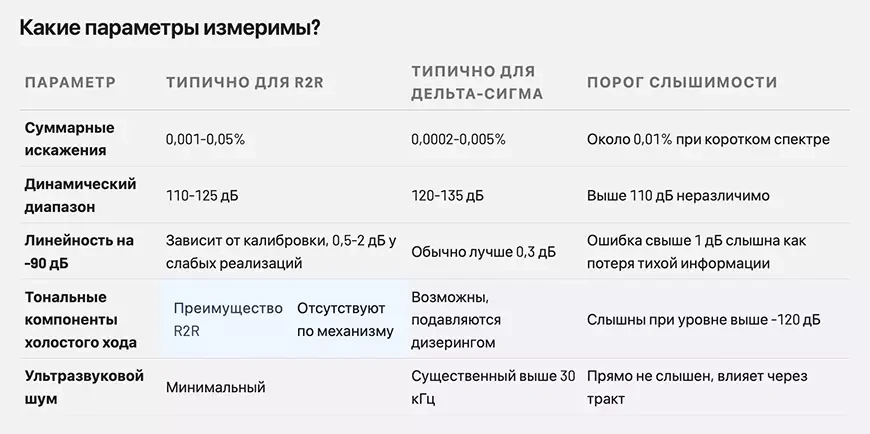

Какие параметры измеримы?

По большинству параметров дельта-сигма преобразование обеспечивает куда лучшие ТТХ. R2R имеет структурное преимущество только в отсутствии тональных компонент холостого хода.

При этом при живом прослушивании значительная часть аудиофилов предпочитает R2R-ЦАПы. Почему?

•   Характер ошибок. Ошибки нелинейности матрицы обеспечивают спектр, спадающий по мере роста порядка гармоники. Ошибки дельта-сигма проявляются как модуляция шумового порога, зависящая от сигнала. Второе слух распознаёт как неестественность.

•   Отсутствие цифрового фильтра или его упрощение. Многие R2R-аппараты работают без передискретизации, и то, что приписывают архитектуре, на деле является отсутствием «предзвона».

•   Аналоговая часть и БП. Аппараты на дискретной матрице почти всегда дороже и, соответственно, имеют более серьёзный выходной каскад и питание.

ЧТО СЛЕДУЕТ ПОМНИТЬ

Разброс качества внутри каждой архитектуры многократно превышает разницу между архитектурами. Плохо реализованный R2R с некалиброванной матрицей звучит хуже грамотно сделанного дельта-сигма аппарата вдвое меньшей стоимости. И наоборот.

Что влияет на характер звучания ЦАП’а?

•   Аналоговый выходной каскад. Он определяет выходное сопротивление, поведение под нагрузкой и собственный спектр искажений.

•   Питание. Раздельные линии для цифровой и аналоговой частей, качество стабилизации.

•   Тактирование. Не столько важно абсолютное значение джиттера, сколько его стабильность и спектральный характер.

•   Цифровой фильтр. Определяет поведение во временной области, слышно на транзиентах.

•   Сама архитектура преобразования. Вклад равноценный фильтрации и прочему.

Какой ЦАП выбрать?

R2R, если

•   Вы слушаете преимущественно акустический материал с большим динамическим диапазоном.

•   Вас интересуют аппараты без передискретизации и вы готовы принять некоторый спад на ВЧ.

•   Бюджет позволяет выбрать реализацию с калибровкой матрицы и термостабилизацией опорного источника.

Дельта-сигма, если

•   Вам важна максимальная точность и низкий шумовой порог.

•   Вы слушаете Hi-Res PCM и DSD, где архитектура имеет естественное преимущество.

•   Бюджет ограничен. В среднем ценовом сегменте грамотный дельта-сигма аппарат может быть лучше R2R сопоставимой цены.

Смотрите в сторону многоэлементных и гибридных решений, если

•   Вы готовы покупать High End решения и хотите получить линейность звучания без недостатков.

Чек-лист

•   Запросите данные производителей по линейности на уровнях -60, -90 и -110 дБ. Это самый информативный параметр для сравнения конвертеров.

•   Уточните выходное сопротивление. Значение выше 500 Ом может создать проблемы с некоторыми предусилителями.

•   Уточните заявленный выходной уровень. Расхождение по уровню между аппаратами делает прямое сравнение на слух недостоверным.

•   Проверьте, есть ли выбор цифрового фильтра.

•   Для R2R уточните, предусмотрена ли автокалибровка матрицы и термостабилизация опорного источника.

•   Не сравнивайте аппараты по разрядности приёма цифрового потока.

•   При сравнительном прослушивании выравнивайте уровни звукового давления. Разница в 0,3 дБ будет воспринята как превосходство в качестве.
