Иголка фсё?, Изменился звук

Узнаю. К сожалению не у производителей иголок, но предполагаю, что технологии должны быть знакомы.

Проверил VTA. Блин... действительно ушёл...
Хотя выработка маленькая вроде в микроскоп видна. Частотка вернулась в норму. Правда прислушался и вроде услышал что то типа искажений. Как будто шероховатость по верхам. Звук немного дробит...
Буду дальше разбираться...

Гусские не сдаются.
На крайний случай есть запечатанная вставка от АТ440MLA
Можно попробовать сочетание тушки 150ой и 440ой иглы...

Я вот только одного не могу понять ... Сам я не очень искушен в микроскопии, но кое что видел и то, что я читаю на форуме вгоняет меня в шок. Как можно с помощью детских микроскопов видеть какие-то износы и тем более формы рабочих поверхностей. Раньше выпускали специальные микроскопы для инспектирования игл, сейчас их уже практически не найти, а новые не делают. Для того чтобы можно было увидеть износ необходимо обеспечить довольно специфические условия.
1. Увеличение - x200. Больше – плохо, меньше вообще недопустимо.
2. Правильное освещение с двух сторон.
3. Приспособление для жесткого крепления вставки или головки.
4. Тяжелую станину с микрометрическими винтами для перемещения образца.

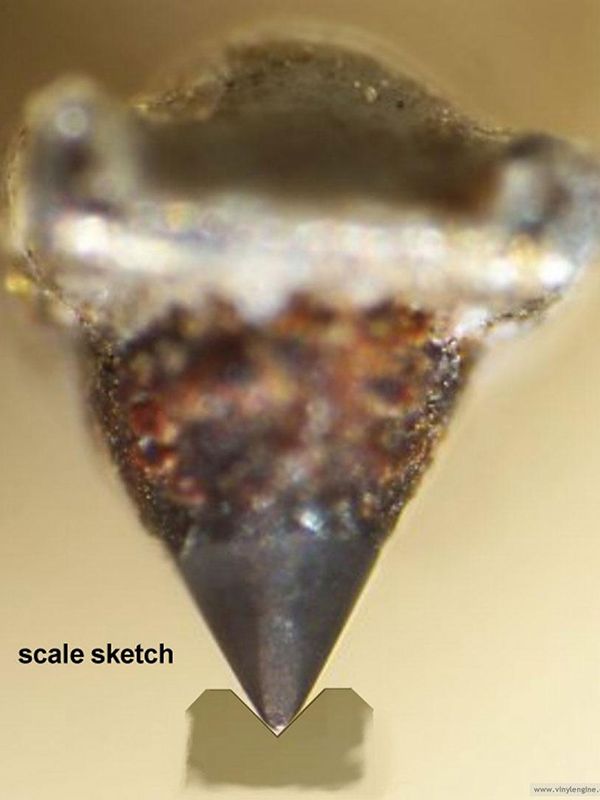

Почему нужны такие дикости? Очень просто. Смотреть надо не на тушу иголки, а на её кончик с контактной поверхностью. Вот как это выглядит в пропорции.



При этом  саму тушу видно не будет из-за очень маленькой глубины резкости при таком увеличении. Контактная зона тоже в привычном виде видна не будет. Вот что пишут люди, которые имеют большой опыт рассматривания иголок:
The stylus shape at 200X is totally different from what they imagined. I had to explain several times what they were actually seeing. Once they understood the view, they were very excited about the possibilities offered by a purpose designed stylus microscope.
Износ тоже как таковой виден только в виде светящихся фасок (facets). То есть просто светящиеся пятна.

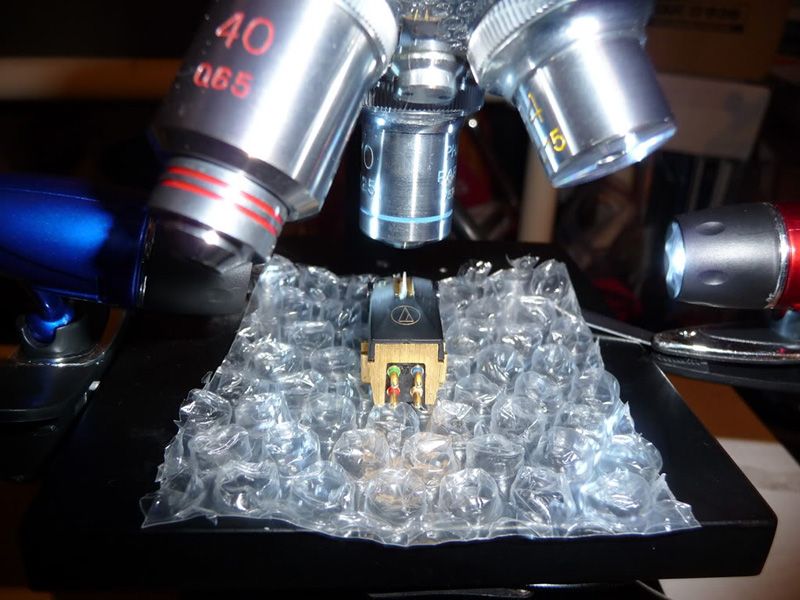

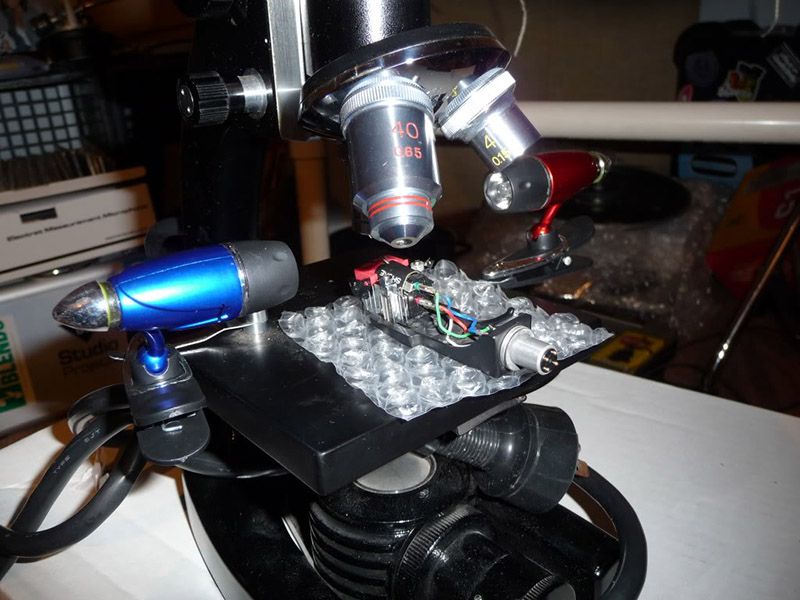

Вот как это выглядит в натуре. Снято вот такой штукой:



Вот например AT15Sa:

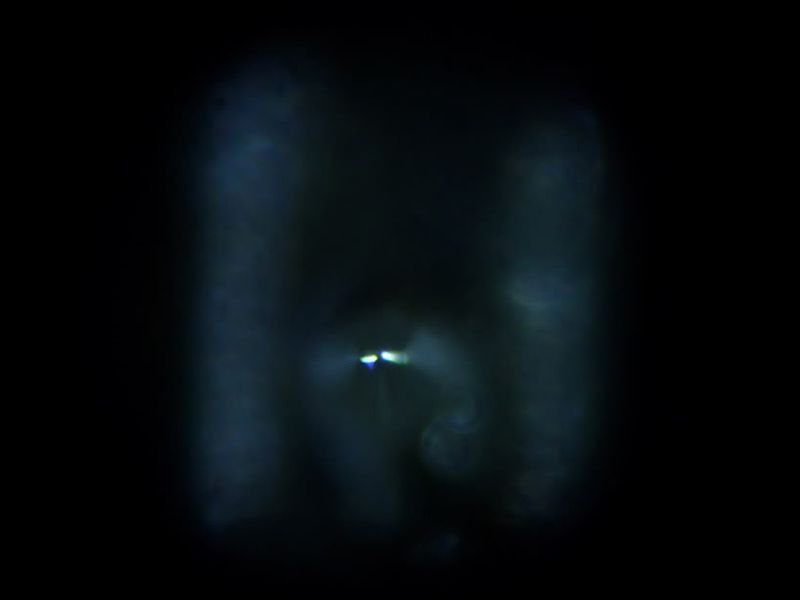

И её иголка с износом:



Вот как выглядит изношенная иголка AT440ML:



А вот микроребро VN35MR от Shure V-15 Type III:

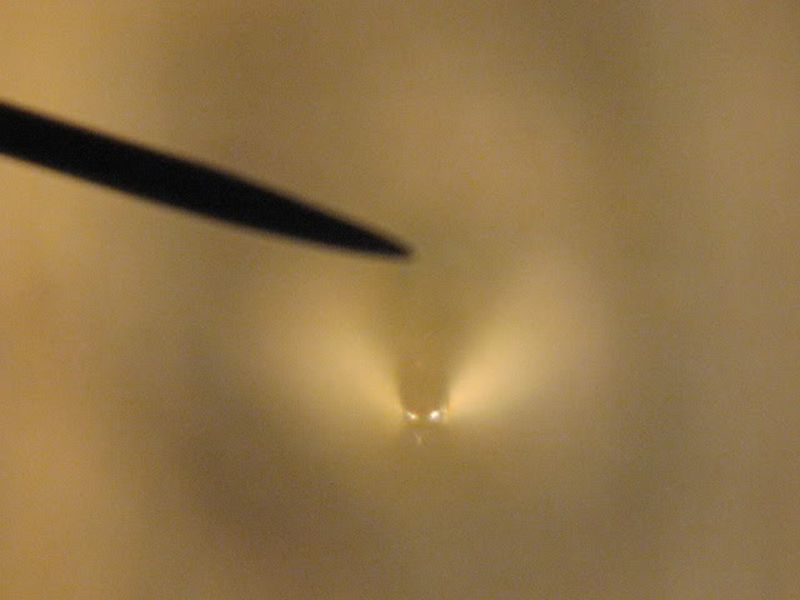

Фото взяты с форума audiokarma. Но другие источники дают такую же картину, вот например:



При этом понятно, что никакие микроребра рассмотреть нельзя. Это делает только сканирующий электронный микроскоп.

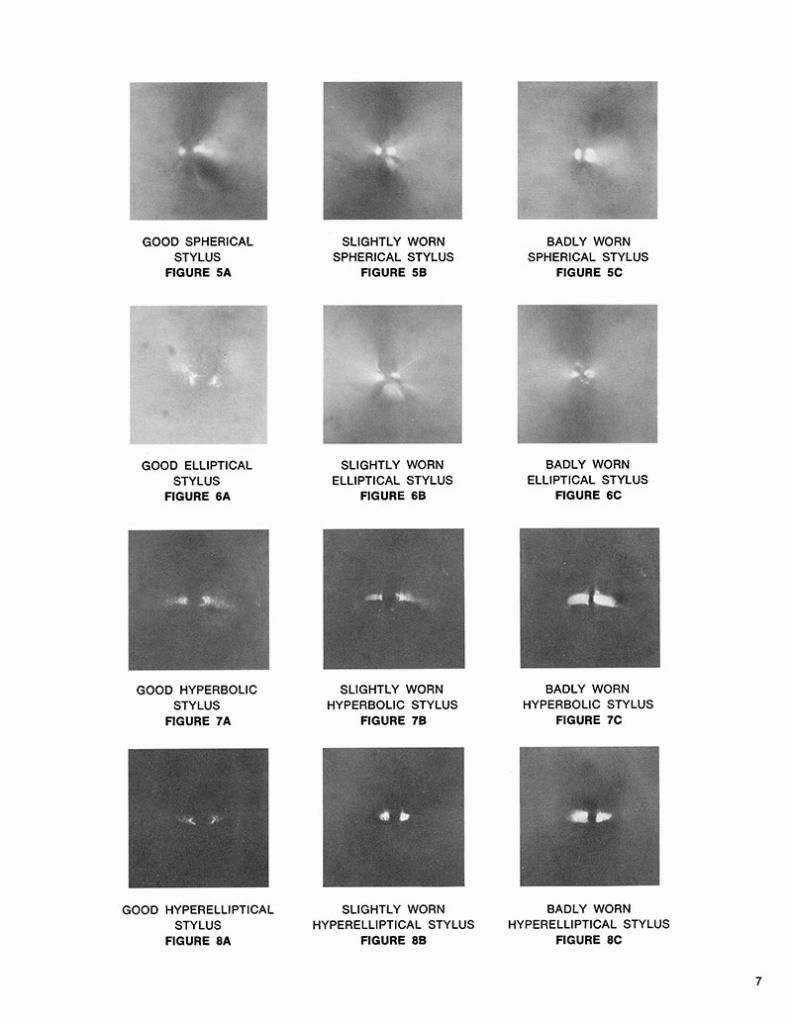

В заключение вот картинки которые предоставляет сам производитель SHURE для своего игольного микроскопа.



Предлагаю посмотреть на картинки 7А и 7В (на которых показана гиперболическая игла новая и с частичным износом), чтобы сделать для себя заключение о критериях определения износа иглы.
