Высокочувствительная акустика для маломощных ламповых усилителей

Стандартное ламповое усиление – 2 х 8, ну 2 х 15-20 Вт. Да, есть и модели помощнее, но классика жанра на триодах прямого накала 300B и подобных лампах обеспечит именно такой диапазон. При этом, нельзя сказать, что подобные показатели – это «мало», ведь работает всегда связка из акустики и правильно подобранного к ней усиления. И если громкоговорители подобраны правильно, даже от 2 х 8 Вт можно получить эталонные характеристики звукового полотна. Что ж, разбираемся во всех деталях, как читать ТТХ чувствительности, почему цифры означают разное в разных условиях и какие спикеры «заведутся» уже от 1 Ватта мощности.

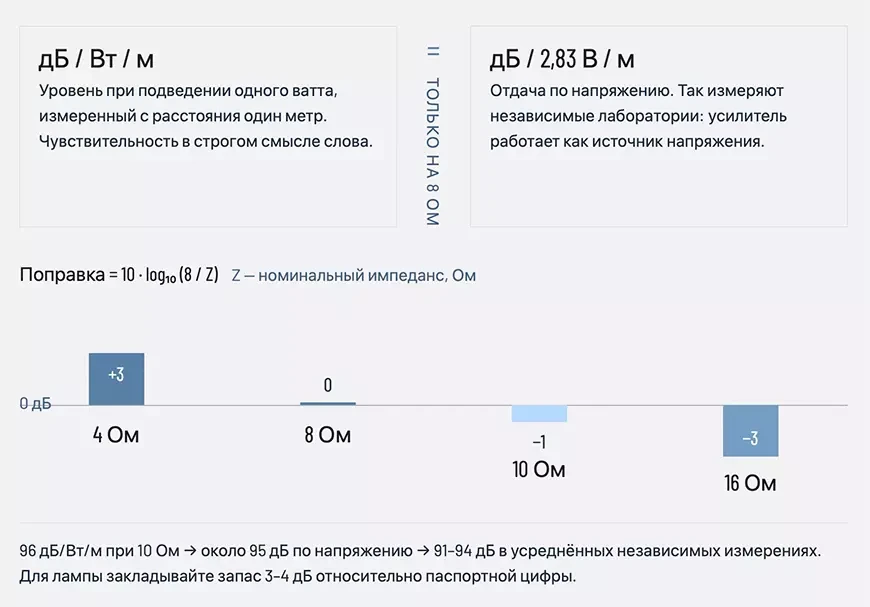

Главная ловушка – чувствительность АС измеряется по-разному

Чувствительность акустики публикуется в двух несовместимых форматах – и часто производители не указывают, какой именно системой измерений пользуются.

•   дБ/Вт/м – уровень при подведении одного ватта, измеренный с расстояния один метр. Это чувствительность в строгом смысле этого слова.

•   дБ/2,83 В/м – уровень при подведении напряжения 2,83 В. Это отдача по напряжению, и именно её измеряют независимые лаборатории, поскольку усилитель работает как источник напряжения.

На нагрузке 8 Ом напряжение 2,83 В дает ровно один ватт, и обе цифры совпадают. На любом другом импедансе они расходятся.

ФОРМУЛА ПЕРЕСЧЕТА

Практический пример – система с паспортными 96 дБ/Вт/м и номиналом 10 Ом при измерении по напряжению покажет около 95 дБ. Независимые измерения такой системы дают в среднем по диапазону еще меньше, порядка 91-94 дБ, поскольку паспортная цифра обычно берётся по максимуму, а не по усреднению.

Практический вывод – если хотите использовать ламповый усилитель, закладывайте запас 3-4 дБ относительно паспортной чувствительности. Если расчет сходится по ТТХ «впритык», в реальности его не хватит.

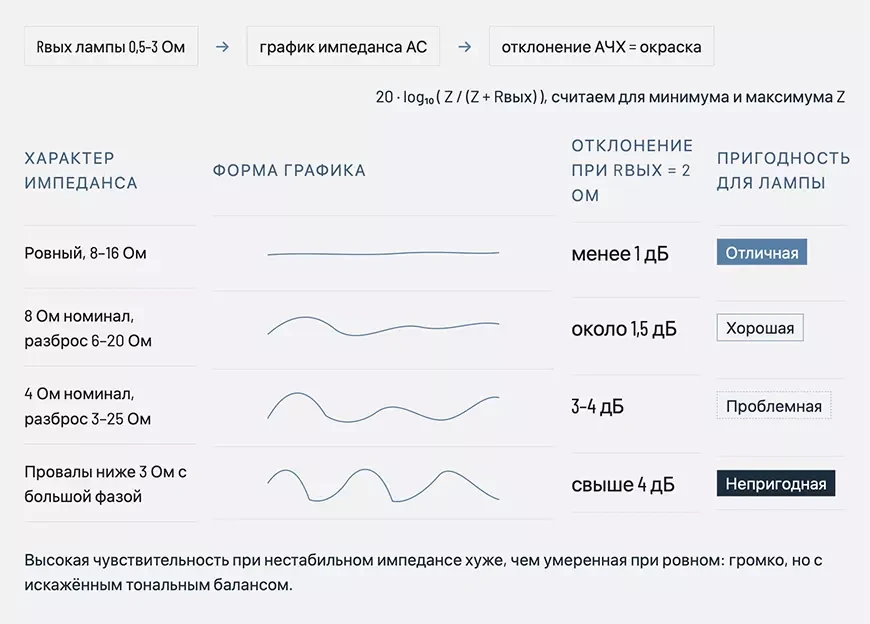

Импеданс колонок важнее чувствительности

Однотактный ламповый усилитель имеет выходное сопротивление порядка 1-3 Ом, а двухтактный с умеренной обратной связью – порядка 0,5-1,5 Ом. Коэффициент демпфирования при этом составляет от 3 до 15. Такой усилитель ведёт себя частично как источник тока, и график импеданса акустики напрямую превращается в отклонение амплитудной характеристики.

Отсюда вытекает ещё одно правило стыковки компонентов – высокая чувствительность при нестабильном импедансе хуже, чем умеренная чувствительность при ровном. Первый вариант обеспечит высокий уровень громкости и искажённый тональный баланс, второй – корректный баланс при чуть меньшем запасе громкости.

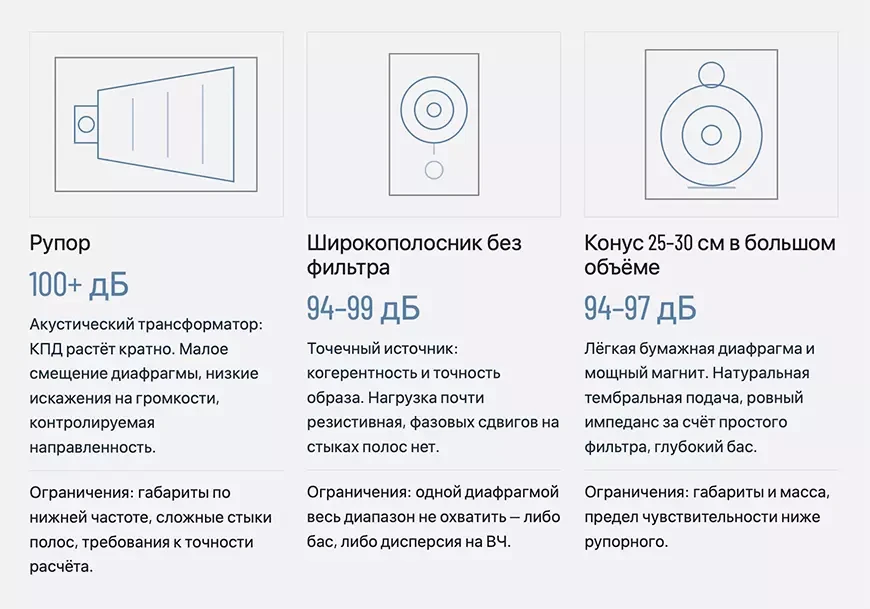

Три конструкции колонок с высокой чувствительностью

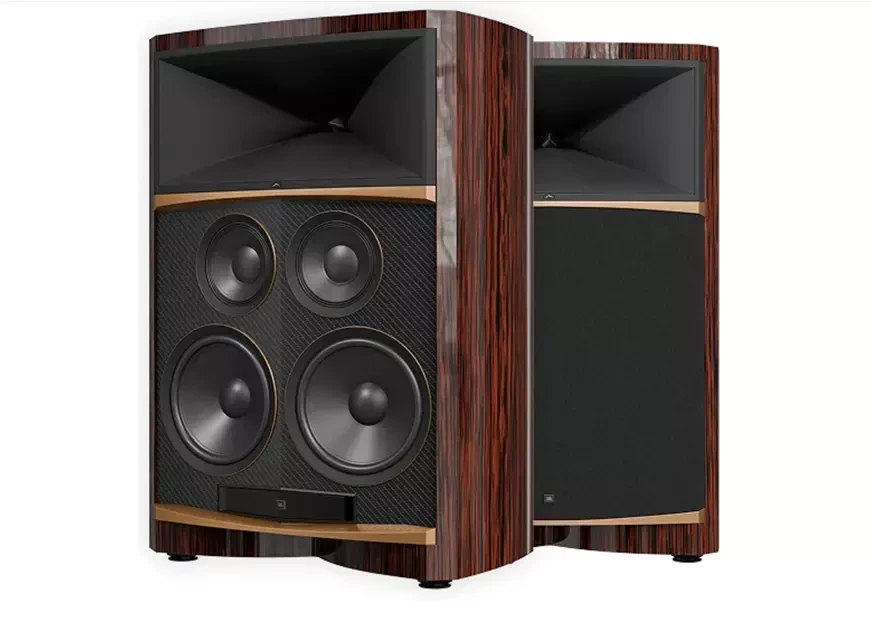

1 – рупор

Рупор представляет собой акустический трансформатор, согласующий высокое механическое сопротивление диафрагмы с низким сопротивлением воздуха. КПД растет кратно, отсюда чувствительность в 100 дБ и выше.

•   Достоинства – максимальная чувствительность, очень малое смещение диафрагмы при высоком уровне громкости, низкие искажения на громкости, контролируемая диаграмма направленности с уменьшением влияния боковых стен.

•   Ограничения – габариты, поскольку размер рупора определяется нижней рабочей частотой – сложность согласования полос на стыках – высочайшие требования к точности расчёта и изготовления рупора, иначе будет окраска от резонансов самого рупора.

•   Подойдет – если нужен реальный запас по динамике при малой мощности и существует большое пространство для размещения спикеров.

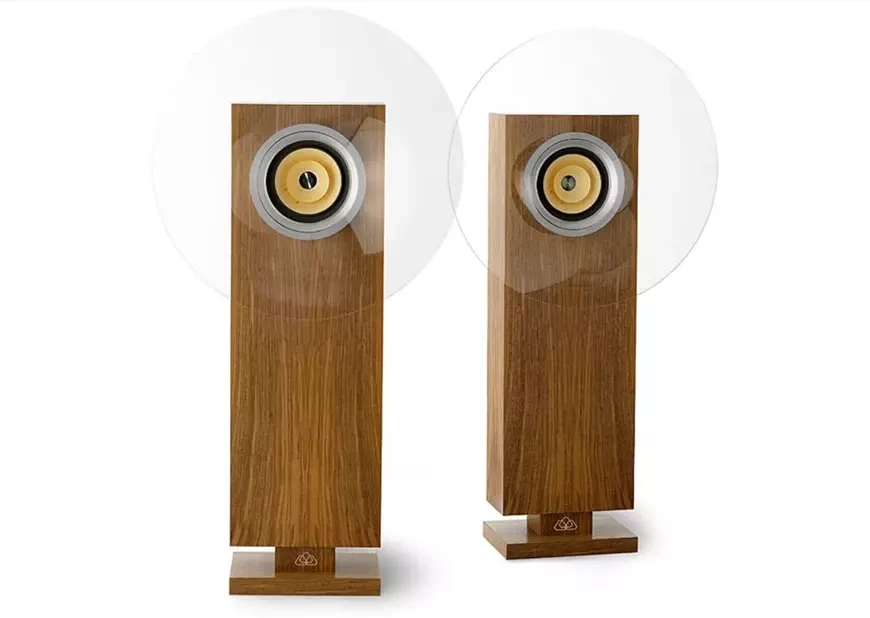

2 - широкополосный динамик без разделительного фильтра

Один динамик воспроизводит весь диапазон, пассивный фильтр отсутствует или нивелирован в один элемент. Отсутствие фильтра убирает потери на нём и упрощает нагрузку для усилителя до почти резистивной.

•   Достоинства – точечный источник и, как следствие, выдающаяся когерентность и точность образа – предельно простая нагрузка, отсутствие фазовых сдвигов на стыках полос.

•   Ограничения – физически невозможно охватить весь диапазон одной диафрагмой без компромиссов, поэтому будет или ограничена нижняя граница баса, либо сужена диаграмма на ВЧ.

•   Подойдет – любителям вокала, малых составов, камерной музыки, для которых когерентность звучания важнее широты рабочего частотного диапазона.

3 - конусный динамик большой площади в большом объеме

Классический путь - динамик диаметром 25-30 см с легкой бумажной диафрагмой и мощной магнитной системой в корпусе большого объема. Чувствительность 94-97 дБ достигается без рупора.

•   Достоинства – отсутствие окраски, натуральная тембральная подача, ровный импеданс благодаря простому фильтру, глубокий бас.

•   Ограничения – габариты и масса, плюс предел чувствительности ниже, чем у рупора – а объем помещения потребуется все равно значительный.

•   Подойдет – это универсальное решение для большинства аудиофилов, сбалансированный компромисс.

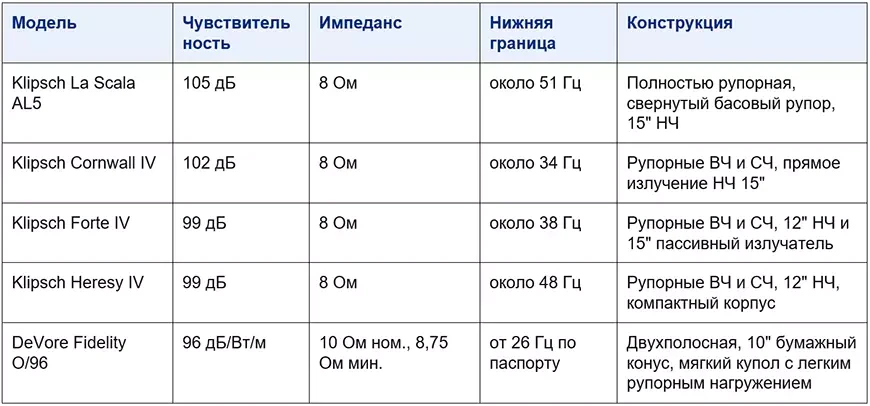

Примеры классических решений в акустике

КАК ЧИТАТЬ ЭТУ ТАБЛИЦУ

Все цифры – паспортные, то есть заявленные производителем. Измерения по напряжению для систем с импедансом выше 8 Ом дают чуть меньшие значения – для DeVore O/96 при пересчете на 2,83 В получается около 95 дБ, а усреднение по средней полосе в измерениях дает порядка 91-94 дБ. Это не претензия к производителю, ТТХ корректны – дБ/Вт/м при номинале 10 Ом – а лишь иллюстрация, почему два формата измерений нельзя смешивать.

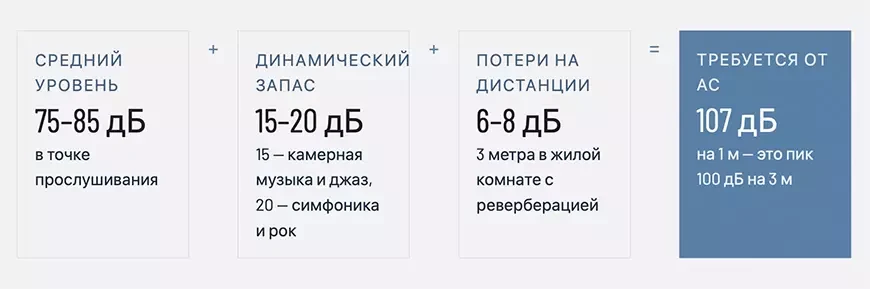

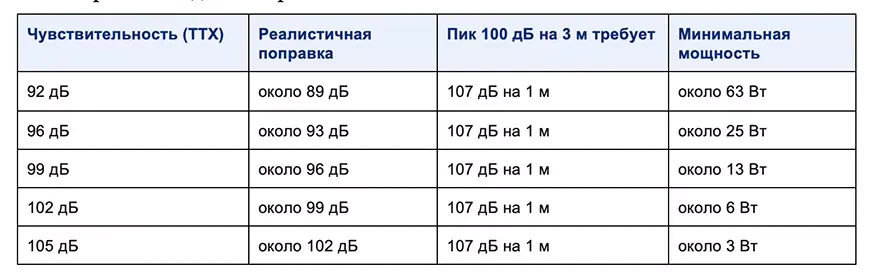

Расчет – сколько ватт действительно нужно?

1.   Определите комфортный средний уровень. Для большинства слушателей это 75-85 дБ в точке прослушивания.

2.   Прибавьте динамический запас. Для камерной музыки и джаза достаточно 15 дБ. Для симфонической и рока закладывайте 20 дБ. Получаете требуемый пиковый уровень.

3.   Учтите расстояние до точки прослушивания. На трех метрах в обычной жилой комнате с учетом реверберации закладывайте потери около 6-8 дБ относительно измерения на одном метре.

Таблица показывает, что для полноценных пиков 100 дБ на 3 м восьмиваттному однотактному ламповому усилителю нужна акустика с паспортной чувствительностью порядка 101-102 дБ. Если снизить целевой пик на 5 дБ – а этого с запасом хватает для камерной музыки, джаза и вокала на умеренной громкости, – требуемая мощность падает примерно втрое. Тогда восьмиваттный однотакт отлично работает начиная примерно с 99 дБ паспортной чувствительности и начинает испытывать трудности ниже 96 дБ. Та же логика объясняет, почему для акустики с 92 дБ ламповый усилитель нужен уже двухтактный – от 30 Вт даже на умеренной громкости и порядка 60 Вт для полноценных пиков 100 дБ.

Обратная сторона высокой чувствительности

Недостатки тоже есть – и часто про них забывают.

Шум усилителя может быть заметен

Усилитель с уровнем шума, незаметным на 87-дб акустике, на 102-дб рупоре может выдавать слышимый фон в паузах. Разница в 15 дБ чувствительности означает ровно 15 дБ прибавки к слышимому шумовому порогу.

Система становится крайне чувствительной к качеству записи

Высокочувствительные конструкции, особенно рупорные и широкополосные, обладают высокой разрешающей способностью в средней полосе. Плохо сведенная запись здесь может звучать действительно скверно.

Требования к инсталляции высокие

Рупорные системы имеют выраженную направленность, и точность инсталляции на слушателя критична – отклонение на 15 сантиметров уже будет заметно. Широкополосные динамики сужают дисперсию и ограничивают зону комфортного размещения слушателя.

Сценарии выбора

A – однотактный усилитель 2 х 8 Вт, комната 20-25 м2

Целевая чувствительность АС от 99 дБ, импеданс 8 Ом с ровным графиком. В этой зоне работают рупорные колонки среднего размера. Компромисс, на который придется пойти – нижняя граница около 38-48 Гц. Если нужен более глубокий низ, добавляйте сабвуфер, отрезая его на 60-70 Гц.

B – усилитель 2 х 10 Вт, комната до 16 м2

Крупные рупорные АС не подойдут по объёму помещения. Ищите рупорную акустику с чувствительностью около 99 дБ или широкополосные колонки. Нижняя граница около 48 Гц в такой комнате близка к первой моде и является разумным ориентиром.

C – двухтактный ламповый усилитель 2 х 30-50 Вт (или мощный однотакт такого же уровня)

Хватит и 92-95 дБ чувствительности, выбор расширяется – становятся доступными конструкции с динамиками большой площади без рупорной специфики. Для многих слушателей это оптимальная точка выбора.

D – у вас уже есть акустика с чувствительностью 88-90 дБ

Вариантов немного – двухтактный ламповый усилитель мощностью от 50 Вт с обязательной проверкой графика импеданса.

Чек-лист

1.   Уточните, в каком формате указана чувствительность ваших колонок – дБ/Вт/м или дБ/2,83 В/м.

2.   Пересчитайте по формуле, если номинальный импеданс отличается от 8 Ом.

3.   Заложите поправку 3-4 дБ вниз от паспортного значения.

4.   Найдите график импеданса. Ровность здесь важнее абсолютного значения чувствительности.

5.   Посчитайте требуемую мощность по своему уровню прослушивания, дистанции и репертуару.

6.   Для акустики от 100 дБ уточните измеренный уровень шума усилителя.

7.   Проверьте габариты и требования по расстоянию до стен. Рупорным системам обычно нужно не менее 60-90 см от фронтальной стены.

8.   Решение принимайте по итогам прослушивания.

Вывод

Подбор акустики к ламповому усилителю – это не поиск максимальной цифры чувствительности, а определение сочетания трёх свойств (чувствительности, ровного импеданса и тонального характера). Пренебрежение вторым пунктом объясняет большую часть разочарований в категории – система играет громко, но «криво» и не вызывает положительных эмоций.

Какой усилитель звучит лучше – ламповый или транзисторный, и что выбрать в 2026 году можно узнать здесь.

Денис Репин

Перевод статьи c сайта hifiverse.io
