Как выбрать сабвуфер в машину - короб, мощность и размер

Сабвуфер для автомобиля обычно выбирают в несколько этапов. Сначала определяются с типом устройства: для штатной аудиосистемы чаще подходит активный корпусной сабвуфер, тогда как пассивному динамику потребуется отдельный усилитель. Затем выбирают размер. Десятидюймовые модели обычно устанавливают ради более точного баса в седанах, 12-дюймовые считаются наиболее универсальным вариантом, а 15-дюймовые выбирают в первую очередь ради высокой громкости. Не менее важно и оформление корпуса: закрытый ящик хорошо подходит для рока и джаза, а фазоинвертор чаще выбирают для рэпа и электронной музыки. Мощность усилителя при этом имеет смысл подбирать уже после самого динамика — оптимально, если он способен отдавать примерно 100-150% от RMS сабвуфера при том сопротивлении, в которое тот реально подключён.

Быстрый выбор: задача, состав системы и уровень вложений относительно друг друга.

Активный или пассивный сабвуфер: что выбрать?

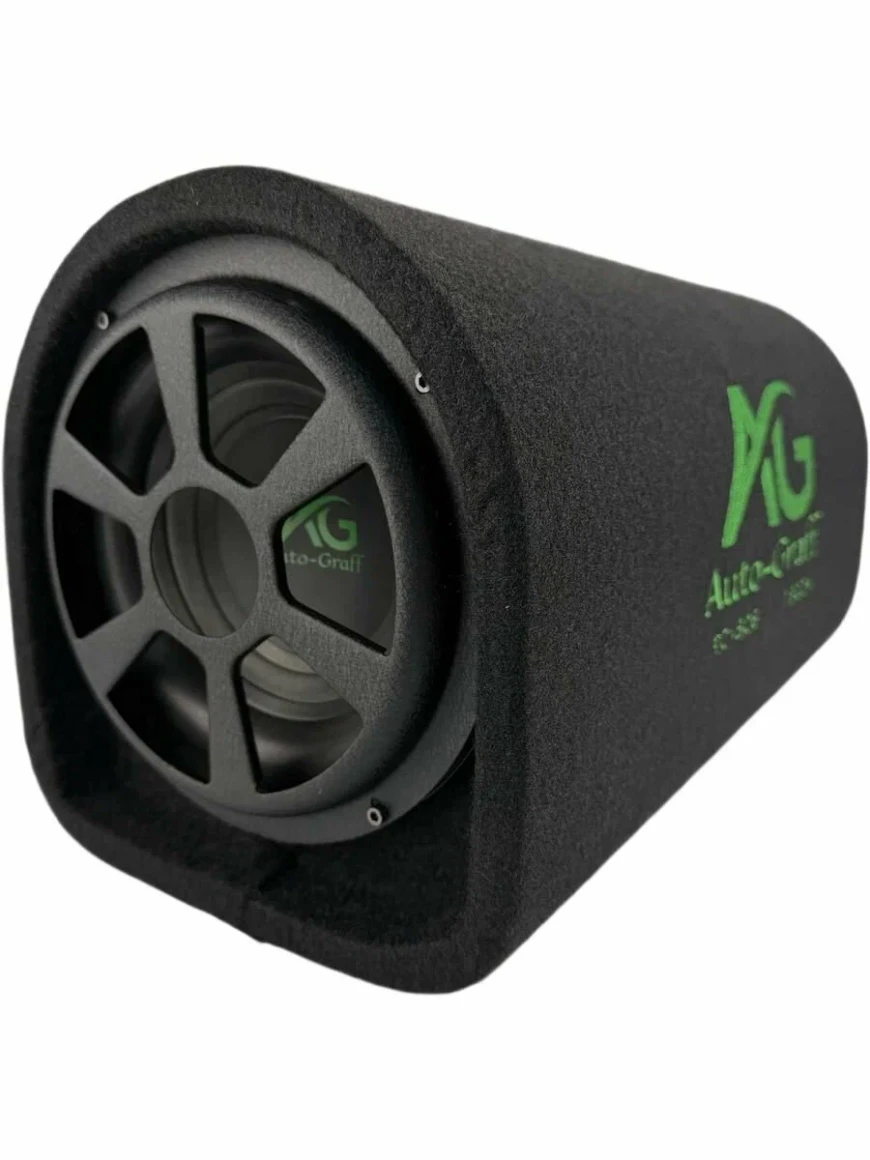

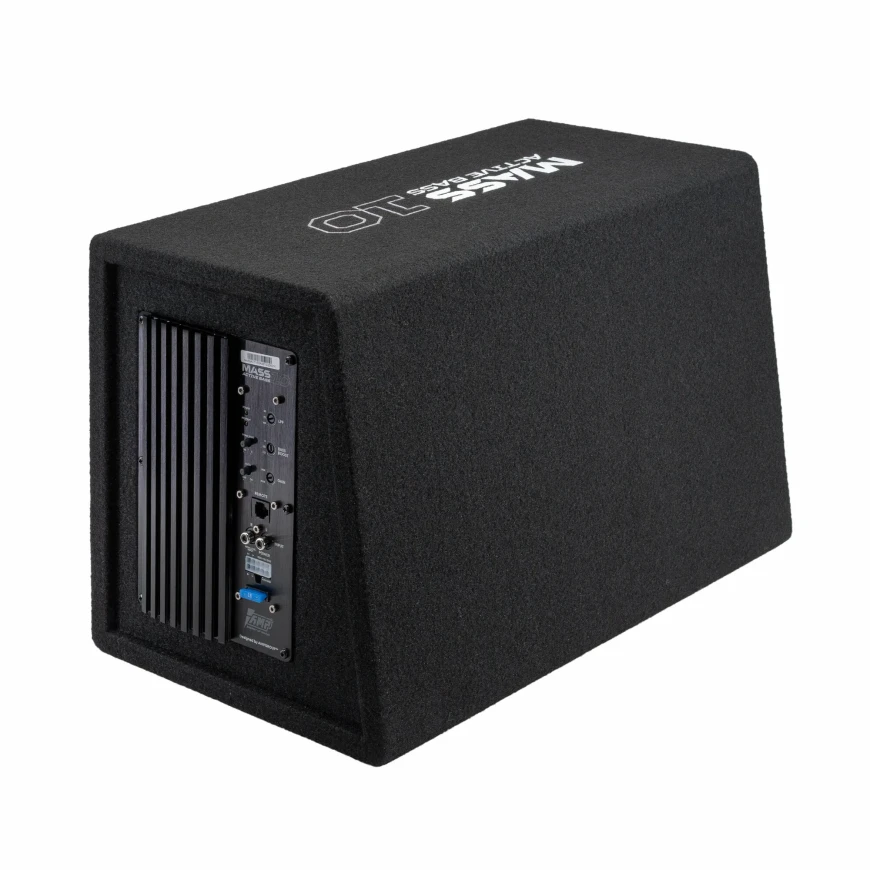

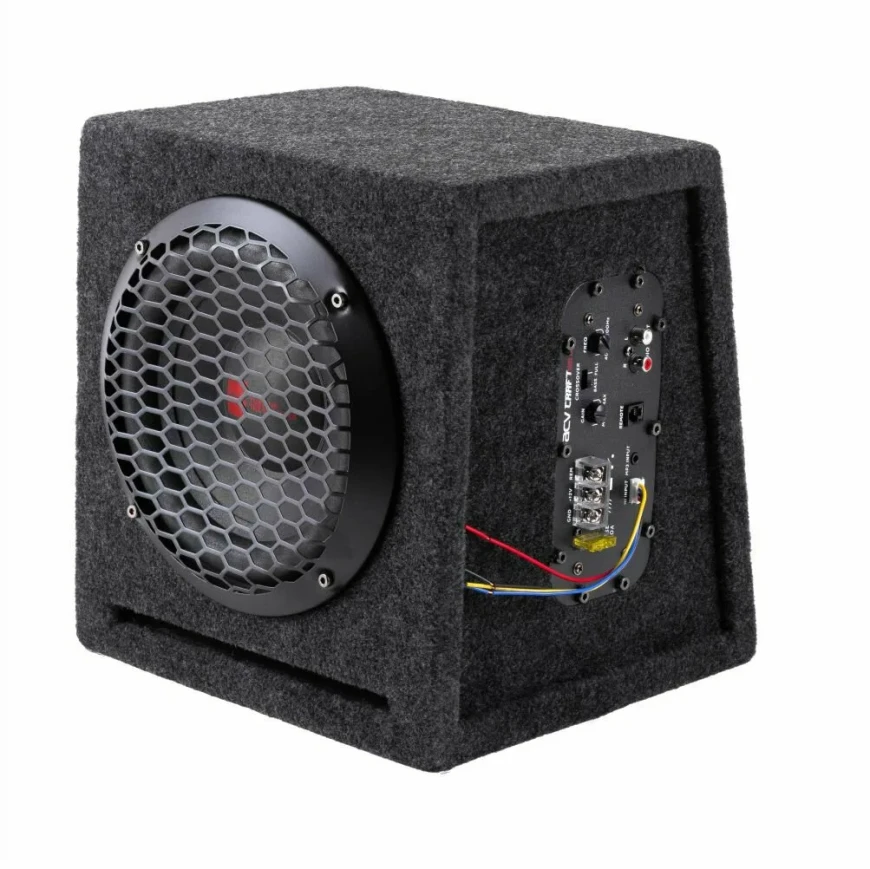

Активный сабвуфер - готовый корпус с динамиком и встроенным усилителем - выбирают, когда нужен бас к штатной системе без переделок и с минимумом места. Пассивный динамик в отдельном коробе с внешним моноблоком выбирают, когда важны глубина, громкость и возможность подобрать каждое звено под свою музыку.

Активные делятся на два класса. Подсидельные высотой 7-10 см с узким 8-дюймовым диффузором дают «подложку» от 40-50 Гц и не отнимают багажник, но глубокого баса от них ждать не стоит: объёма корпуса и хода диффузора физически не хватает. Активные корпусные с 8-10-дюймовым динамиком в закрытом ящике играют заметно ниже и громче, при этом остаются одной коробкой с одним комплектом проводов. Почти все они имеют высокоуровневый вход и автовключение по сигналу, поэтому подключаются к штатной магнитоле без линейных выходов. Если источник менять не планируете, сравнение вариантов - в материале о том, чем Android-магнитола отличается от заводской.

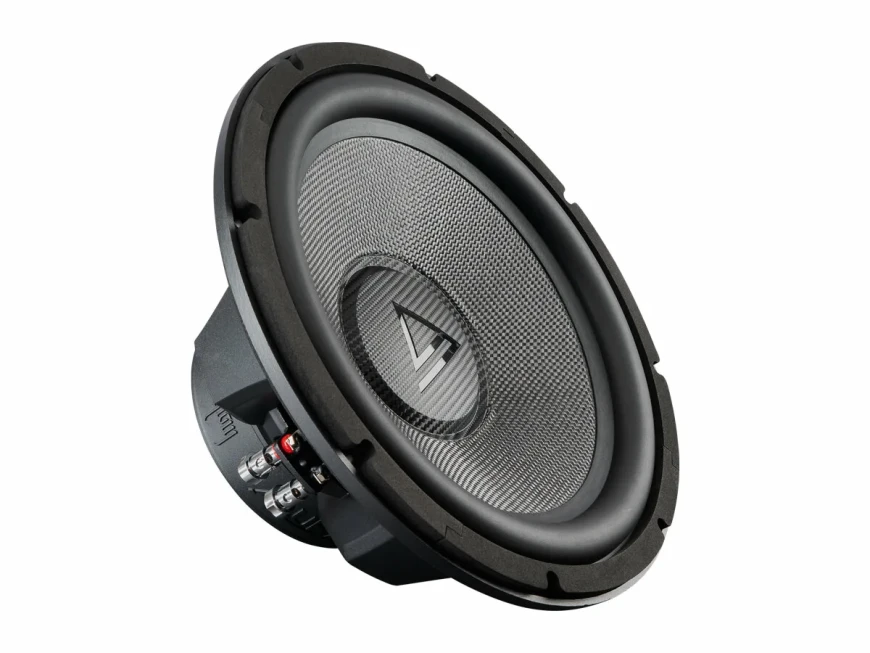

Пассивный вариант - это три покупки: динамик, короб (готовый или под расчёт) и моноблок. Работы больше, зато результат масштабируется: тот же динамик можно переставить в другой короб, усилитель заменить на более мощный, а фильтры настроить под конкретный фронт. Встроенный усилитель активного сабвуфера всегда компромисс по мощности и охлаждению, а его корпус рассчитан «в среднем», а не под ваш багажник. Общая логика сборки системы с нуля - в обзорном материале о том, с чего начать автозвук и в каком порядке выбирать компоненты.

Какой размер сабвуфера выбрать: 8, 10, 12 или 15 дюймов?

Размер сабвуфера во многом определяет характер будущей системы. Для седана и более точного баса обычно достаточно 10 дюймов, 12-дюймовые модели подходят для большинства задач, а 15-дюймовые позволяют получить значительно более высокую громкость и лучше проявляют себя в больших салонах. Восемь дюймов чаще встречаются в подсидельных и стелс-конструкциях, где компактность важнее глубины баса.

Разница между размерами объясняется прежде всего площадью диффузора и объёмом воздуха, который он способен перемещать за один ход. У 12-дюймового динамика площадь диффузора примерно в полтора раза больше, чем у 10-дюймового, а у 15-дюймового — примерно в два с четвертью раза. При одинаковом ходе это даёт заметный выигрыш по громкости на самых низких частотах, где дверные мидбасы уже практически не работают. Обратная сторона увеличения размера — необходимость использовать более крупный корпус. Например, 15-дюймовому сабвуферу может потребоваться 42-70 л даже в закрытом ящике, а для фазоинверторного оформления объём нередко превышает 100 л. В обычном седане такой короб уже занимает значительную часть багажника.

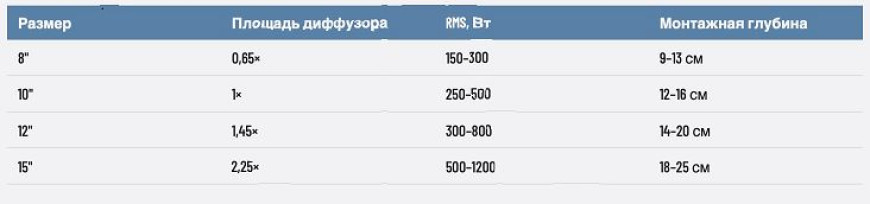

Таблица 1. Что даёт размер сабвуфера. Площадь диффузора - относительно 10-дюймового; мощность - типичный диапазон RMS у серийных моделей, у конкретной модели смотрите паспорт.

Салон тоже участвует в выборе. Чем меньше кабина, тем сильнее она поднимает самые низкие частоты, поэтому 10-дюймовый сабвуфер в компактном хэтчбеке звучит внизу примерно как 12-дюймовый в кроссовере. Два 10-дюймовых динамика по площади превосходят один 12-дюймовый, но требуют двух коробов и вдвое больше места, поэтому в седане чаще выигрывает один 12-дюймовый или один хороший 10-дюймовый в правильном ящике. Пример такой инсталляции - система на компонентах Audison, где в семейном компактвэне работает съёмный 10-дюймовый закрытый сабвуфер за спинками второго ряда.

Закрытый ящик, фазоинвертор или бандпасс: что подходит вашей музыке?

Закрытый ящик берут для рока, джаза, акустики и всего, где важны скорость и ровность: его плавный спад в 12 дБ на октаву салон компенсирует сам. Фазоинвертор - для рэпа, электроники и громких систем: на частоте настройки он на 3-6 дБ громче, но ниже неё резко срывается. Бандпасс - только для громкого баса в узкой полосе.

Закрытый ящик (ЗЯ) проще во всём: он вдвое меньше, прощает ошибку объёма в 15-20%, а его групповая задержка не превышает 10 мс - бас приходит вовремя, вместе с ударом бочки. За это платят мощностью: в полосе настройки порта закрытому ящику для той же громкости нужно в два-четыре раза больше ватт. Фазоинвертор (ФИ) использует заднюю сторону диффузора и в полосе настройки играет громче и ниже, но задержка вырастает до 20-30 мс, а ошибка в длине порта на 5 см сдвигает настройку на 3-4 Гц. Ниже частоты настройки диффузор теряет нагрузку, поэтому фазоинвертору обязателен сабсоник-фильтр.

Частоту настройки выбирают под музыку: 28-30 Гц дают глубину, 33-37 Гц - громкость на большинстве записей. Бандпасс громче обоих в узкой полосе и звучит «одной нотой», а собрать его правильно без измерений почти невозможно. Фри-эйр, когда динамик стоит в полке седана и работает на объём багажника, требует специальных динамиков с высоким Qts и герметичной изоляции багажника от салона. Физика та же, что и у домашних активных сабвуферов: закрытый корпус точнее, порт громче.

Какой объём короба нужен и как его рассчитать?

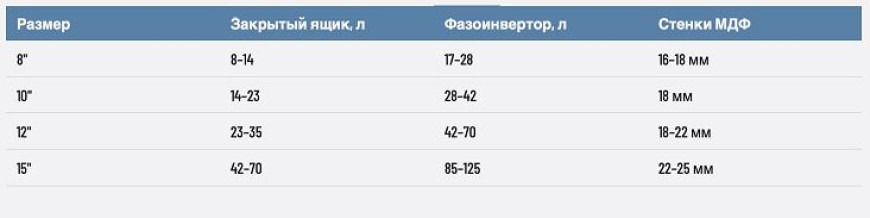

Требуемый объём корпуса обычно берут из паспорта конкретного динамика. Для 12-дюймовых моделей это примерно 23-35 л для закрытого ящика и 42-70 л для фазоинвертора, тогда как 10-дюймовым динамикам чаще достаточно 14-23 и 28-42 л соответственно. При расчёте важно учитывать именно чистый внутренний объём: из общего объёма корпуса необходимо вычесть пространство, которое занимают сам динамик, порт и внутренние распорки.

Подходящий тип корпуса можно предварительно определить по основным параметрам Тиля-Смолла — эквивалентному объёму Vas, полной добротности Qts и резонансной частоте Fs. В качестве быстрой проверки используют отношение Fs к электрической добротности Qes. Если результат получается ниже 50, динамик обычно лучше подходит для закрытого ящика, а при значении выше 100 чаще выбирают фазоинвертор. В промежуточном диапазоне возможны оба варианта. Для автомобильных сабвуферов характерны Fs примерно 25-45 Гц и Qts около 0,3-0,55, поэтому многие такие модели рассчитаны на относительно компактные корпуса.

Для изготовления корпуса чаще всего используют МДФ толщиной 18-22 мм или берёзовую фанеру ФСФ толщиной 18-21 мм. Фанера отличается большей прочностью и лучше переносит воздействие влаги, тогда как МДФ обычно обходится дешевле и хорошо подходит для домашних и автомобильных инсталляций. Если речь идёт о сабвуфере мощностью от 1000 Вт RMS, стенки корпуса имеет смысл делать толщиной около 25 мм либо использовать двойные панели, дополнительно усиливая конструкцию распорками между противоположными стенками.

Все соединения корпуса необходимо тщательно проклеивать, а сам динамик устанавливать через уплотнитель. Для седана удобным решением может стать корпус с наклонной задней стенкой, повторяющей форму спинки сиденья. Такая конструкция позволяет сохранить большую переднюю панель для динамика и одновременно уменьшить глубину ящика. При этом точный объём и размеры фазоинверторного порта лучше рассчитывать с помощью специальных калькуляторов и только по параметрам конкретного динамика, поскольку универсальные таблицы дают лишь приблизительные значения.

Сколько ватт нужно сабвуферу и как читать мощность на упаковке?

Смотрят только на длительную мощность RMS и берут усилитель, который отдаёт 100-150% от неё на реальном сопротивлении подключения. «Max 3000 Вт» на упаковке - маркетинг: если стандарт CEA-2031 не указан, пиковую цифру делят минимум на два.

Стандарт CEA-2031 описывает, как измерять мощность автомобильных динамиков: сигналом, похожим на музыку с искажениями, а не синусом. Для усилителей та же роль у CTA-2006. Если у динамика и моноблока указаны честные цифры по этим стандартам, их можно сравнивать напрямую. Недостаток мощности опаснее избытка: слабый усилитель с выкрученным gain входит в клиппинг, а искажённый сигнал греет катушку сильнее чистого. Как подобрать сечение проводов, предохранитель и выставить gain по напряжению, разобрано в инструкции про сечение проводов, предохранитель и gain усилителя.

Практический ориентир для музыки: 10-12 дюймов в закрытом ящике - моноблок 300-500 Вт RMS, 12 дюймов в фазоинверторе - 500-1000 Вт, 15 дюймов - от 800 Вт. Больше не значит лучше: динамик ограничен не только нагревом катушки, но и ходом диффузора Xmax. Если ход исчерпан, лишние ватты превращаются в искажения и стук катушки о керн.

Какое сопротивление катушек выбрать: 2 или 4 Ом, одна или две?

Сопротивление сабвуфера необходимо подбирать с учётом возможностей усилителя. Например, динамику с двумя звуковыми катушками по 4 Ом, то есть D4, можно подключить в 2 Ом, поэтому для него потребуется моноблок, рассчитанный на стабильную работу при таком сопротивлении. Версия с двумя катушками по 2 Ом, обозначаемая как D2, позволяет получить итоговое сопротивление 1 Ом, но в этом случае усилитель также должен поддерживать работу на 1 Ом. Однокатушечные модели SVC проще в подключении, тогда как DVC с двумя катушками дают больше вариантов коммутации и позволяют гибче подобрать нагрузку для усилителя.

Таблица 3. Итоговое сопротивление при разных схемах включения катушек. Усилитель должен быть заявлен стабильным на итоговое значение; ниже минимума не включают никогда.

При уменьшении сопротивления вдвое мощность усилителя растёт не вдвое, а на 60-80%: блок питания и выходной каскад упираются в ток. Поэтому 1 Ом даёт прибавку только тем моноблокам, у которых этот режим заявлен в паспорте, и всегда с большим нагревом и просадками питания. Для музыки 2 Ом - разумный компромисс между мощностью и надёжностью. Две катушки одного динамика всегда включают одинаково: обе в работе, одна полярность; оставлять катушку неподключённой нельзя.

Две катушки нужны не для мощности, а для гибкости: один и тот же динамик D4 включают на 2 Ом к моноблоку или на 8 Ом к мостовому каналу четырёхканального усилителя, которому нельзя ниже 4 Ом. Одиночная катушка S4 подходит, когда усилитель уже куплен и его паспортное сопротивление совпадает с динамиком. Для двух сабвуферов сразу берут D4 или D2, чтобы попасть в 1, 2 или 4 Ом без лишних вариантов.

Какие параметры на упаковке важны, а какие - маркетинг?

При выборе сабвуфера имеет смысл обращать внимание не только на заявленную мощность, но и на целый набор характеристик. В первую очередь важны RMS по стандарту CEA-2031, максимальный линейный ход диффузора Xmax, чувствительность, резонансная частота Fs, добротность Qts, эквивалентный объём Vas и монтажная глубина. При этом маркетинговые показатели вроде «Max Power», широкого диапазона «20-500 Гц» без указания условий или корпуса и заявлений о 140 дБ SPL без описания методики измерения сами по себе мало о чём говорят. Надпись «Competition» на решётке также не является технической характеристикой.

Xmax показывает линейный ход диффузора в одну сторону. У музыкальных сабвуферов он часто составляет 12-18 мм, тогда как у моделей, рассчитанных на соревнования по громкости, может превышать 25 мм. Именно сочетание площади диффузора и его хода определяет, какой объём воздуха динамик способен переместить, что особенно важно на частоте около 30 Гц. Чувствительность в пределах 85-90 дБ при 1 Вт на 1 м для сабвуфера имеет второстепенное значение, поскольку в автомобиле гораздо важнее запас хода и возможность подать достаточную мощность. Монтажная глубина при этом определяет, получится ли физически установить динамик в стелс-корпус или под штатную полку.

Материал диффузора (полипропилен, бумага с пропиткой, композит) влияет на звук меньше, чем короб и настройка, а масса магнита сама по себе не говорит ничего: неодимовый в несколько раз легче ферритового при той же силе. Звуковая катушка диаметром 50-75 мм и алюминиевая корзина - признаки динамика, рассчитанного на длительную мощность, а не на цифру на коробке.

Где ставить сабвуфер в багажнике и как учитывать салон?

В седане короб ставят вплотную к спинке заднего сиденья или к бамперу диффузором назад, в хэтчбеке и универсале - к задней стенке диффузором в салон или вверх. Окончательное положение выбирают на слух с закрытым багажником: результат в разных точках отличается на несколько децибел.

Салон работает как продолжение короба. Ниже 70-90 Гц, когда длина волны превышает длину кабины, звуковое давление растёт примерно на 12 дБ на октаву в теории и на 6-8 дБ на практике. Чем меньше машина, тем выше эта частота и тем больше подъём: именно поэтому закрытый ящик с его плавным спадом в машине звучит ровно. В седане багажник отделён от салона, и бас идёт через полку и спинки; открытый лючок для лыж или откинутый подлокотник меняют картину сильнее, чем перестановка короба.

В хэтчбеке и универсале задняя дверь и пол образуют подобие рупора, поэтому сабвуфер у задней стенки играет громче. Стелс-корпус в нише занимает объём, который иначе пропадает, но форма ниши задаёт объём жёстко, и под неё подбирают динамик, а не наоборот. Короб крепят ремнём или кронштейном: 20-30 кг незакреплённой массы в багажнике опасны при торможении. Полка, спинки и панели багажника от баса дребезжат - лечится это тем же способом, что и двери, о нём в материале о шумоизоляции дверей под акустику.

Как согласовать сабвуфер с фронтом?

Сабвуфер режут сверху фильтром низких частот на 60-80 Гц, фронт - фильтром высоких частот на той же частоте, крутизна 12-24 дБ на октаву. Фазоинвертору добавляют сабсоник на 5-10 Гц ниже настройки порта. Фазу выставляют по максимуму баса на частоте раздела, переключая 0 и 180 градусов.

Шестидюймовые мидбасы в дверях уверенно играют от 60-80 Гц, поэтому раздел ниже 60 Гц оставляет провал, а выше 100 Гц сабвуфер начинает «локализоваться» сзади. Уровень сабвуфера выставляют так, чтобы бас не выделялся на записях с ровным балансом, а bass boost на усилителе оставляют в нуле. Какие мидбасы позволят опустить раздел, разобрано в статье о том, какую акустику ставить в двери - компонентную или коаксиальную.

В седане сабвуфер физически на 2-3 м дальше фронта, и без задержки удар бочки приходит дважды. Временную коррекцию, точную фазу и эквализацию горба фазоинвертора делает процессор - это тема материала про настройку сабвуфера и фронта процессором. Без процессора порядок такой: сначала фильтры, потом фаза, потом уровень, и всё это с закрытым багажником на музыке, которую вы знаете наизусть.

Чек-лист выбора сабвуфера за 8 шагов

Шаг 1. Определите музыку и задачу

Что сделать: Запишите три-четыре жанра, которые слушаете чаще всего, и честно ответьте, нужен ли бас «на весь двор».

Что должно получиться: Понятно, ЗЯ или ФИ: рок, джаз, поп, акустика - закрытый ящик; рэп, электроника, громкость - фазоинвертор.

Если не сходится: Жанры смешанные - берите закрытый ящик или фазоинвертор с низкой настройкой 28-30 Гц.

Шаг 2. Измерьте багажник

Что сделать: Замерьте ширину, глубину и высоту доступного места и решите, что из багажа должно остаться.

Что должно получиться: Известен предел объёма короба и монтажной глубины динамика.

Если не сходится: Места меньше 20 л - выбирайте 8-10" в закрытом ящике, стелс или активный подсидельный.

Шаг 3. Выберите тип

Что сделать: Штатная магнитола без линейных выходов и минимум переделок - активный; свободный бюджет на усилитель - пассивный.

Что должно получиться: Список покупок: одна коробка либо динамик, короб и моноблок.

Если не сходится: Хочется пассивный, а усилитель не по бюджету - возьмите активный корпусной 10", его позже заменит пассивная связка.

Шаг 4. Выберите размер под салон

Что сделать: Компактный хэтчбек и седан - 10-12"; кроссовер и универсал - 12"; большой внедорожник или минивэн - 12" в ФИ или 15".

Что должно получиться: Размер соответствует объёму багажника и подъёму, который даёт салон.

Если не сходится: Сомневаетесь между 10 и 12 - берите 12": в закрытом ящике он играет не медленнее, а запас по ходу больше.

Шаг 5. Прочитайте паспорт динамика

Что сделать: Найдите RMS по CEA-2031, Xmax, рекомендуемые объёмы ЗЯ и ФИ, монтажную глубину и сопротивление катушек.

Что должно получиться: Все шесть цифр есть, объём короба под них помещается в багажник.

Если не сходится: Производитель не указывает объёмы и Xmax - это признак «мощности на коробке», смотрите другую модель.

Шаг 6. Подберите усилитель

Что сделать: Возьмите моноблок с RMS 100-150% от мощности динамика на итоговом сопротивлении включения.

Что должно получиться: Усилитель заявлен стабильным на это сопротивление, его RMS измерен по CTA-2006.

Если не сходится: Подходящий моноблок не по бюджету - берите динамик с меньшим RMS, а не слабый усилитель к мощному динамику.

Шаг 7. Выберите или закажите короб

Что сделать: Готовый короб проверьте по чистому объёму и толщине стенок; заказной - по паспортным параметрам динамика.

Что должно получиться: Чистый объём в пределах паспортного, для ФИ - с расчётом порта.

Если не сходится: Готовый короб меньше паспорта на 20% - для ЗЯ терпимо, для ФИ нет: ищите другой или заказывайте.

Шаг 8. Установите и настройте

Что сделать: Закрепите короб, проверьте полярность, выставьте ФНЧ 60-80 Гц, сабсоник для ФИ и gain по мультиметру.

Что должно получиться: Бас слитный с фронтом, не выделяется и не бубнит, на громких фрагментах нет стука катушки.

Если не сходится: Бубнит - опустите ФНЧ, переключите фазу, переставьте короб; стучит - снизьте gain или поднимите сабсоник.

FAQ: частые вопросы о выборе сабвуфера

Сабвуфер 10 или 12 дюймов - что лучше в седан?

В седан с обычным багажником чаще берут 12 дюймов в закрытом ящике на 25-35 л: запас по ходу и площади больше, а разницы в «скорости» между размерами в правильном коробе нет. Десять дюймов выбирают, когда объёма меньше 20 л или бас нужен только как дополнение к фронту.

Нужен ли сабвуфер, если в дверях стоят 16-сантиметровые динамики?

Для полного диапазона - да. Мидбас в двери уверенно работает от 60-80 Гц, ниже ему не хватает хода и объёма. Даже небольшой закрытый 8-10-дюймовый сабвуфер снимает с мидбасов нижнюю октаву, и фронт начинает играть чище и громче без искажений на басу.

Можно ли подключить сабвуфер к штатной магнитоле?

Да. Активные сабвуферы и большинство моноблоков имеют высокоуровневый вход: сигнал берут с проводов штатных задних динамиков, а включение происходит автоматически по появлению сигнала. Линейные выходы и провод REM в этом случае не нужны.

Почему сабвуфер бубнит и как это исправить?

Бубнёж - это горб на 60-120 Гц. Причины по частоте встречаемости: фильтр низких частот стоит выше 80 Гц, включён bass boost, короб больше паспортного или настроен слишком высоко, фаза не совпадает с фронтом. Проверяйте в этом порядке, меняя по одному параметру.

Сколько литров нужно коробу под 12 дюймов?

Обычно 23-35 л чистого объёма для закрытого ящика и 42-70 л для фазоинвертора. Точная цифра есть в паспорте каждой модели, и отклоняться от неё больше чем на 20% для закрытого ящика и на 10% для фазоинвертора не стоит.

Обязателен ли сабсоник-фильтр для фазоинвертора?

Да. Ниже частоты настройки порт перестаёт нагружать диффузор, и на 20-25 Гц динамик совершает огромный бесполезный ход. Сабсоник на 5-10 Гц ниже настройки убирает эту нагрузку и защищает катушку и подвес. Для закрытого ящика фильтр не обязателен.

Сгорит ли сабвуфер от слишком мощного усилителя?

Нет, если gain выставлен по напряжению под RMS динамика. Гораздо чаще катушку сжигает слабый усилитель, доведённый до клиппинга: искажённый сигнал несёт больше тепла, чем чистый. Запас мощности 30-50% с правильным gain безопаснее, чем его нехватка.

Стоит ли брать готовый короб из магазина?

Для закрытого ящика - да, если его чистый объём и толщина стенок соответствуют паспорту динамика. Готовые фазоинверторы рассчитаны на усреднённый динамик, и настройка порта может не совпасть с вашим: их берут только под конкретную модель, заявленную производителем короба.

Что выбрать в итоге: рекомендации по музыке, багажнику и источнику

Если автомобиль оснащён штатной магнитолой, а багажник необходимо сохранить для повседневных задач, разумным выбором станет активный корпусной сабвуфер на 8-10 дюймов в закрытом ящике. Ещё более компактным вариантом будет подсидельный модуль, который практически не занимает полезное пространство багажника.

Для седана, где основной упор сделан на рок, поп или джаз, универсальным решением может стать пассивный 12-дюймовый динамик в закрытом корпусе объёмом 25-35 л в сочетании с моноблоком на 300-500 Вт RMS при нагрузке 2 Ом. Если же основными жанрами являются рэп и электронная музыка, чаще выбирают 12-дюймовый динамик в фазоинверторном корпусе объёмом 45-60 л с настройкой примерно на 30-33 Гц. В такой системе понадобится усилитель мощностью около 500-1000 Вт и сабсоник для защиты динамика от слишком низких частот.

Для универсала или автомобиля, где сабвуфер не должен быть заметен, подойдёт стелс-корпус с 8-10-дюймовым динамиком, изготовленный по форме штатной ниши. А соревнования по громкости — уже отдельная категория, где используются 15-дюймовые и более крупные динамики, усилители от 1500 Вт и серьёзная доработка системы питания. В любом случае сначала стоит подобрать динамик по его паспортным параметрам, требуемому объёму корпуса и Xmax, а затем выбрать усилитель, способный обеспечить необходимую RMS-мощность при фактическом сопротивлении. Такой подход позволяет избежать ситуации, когда компоненты формально совместимы, но на практике сабвуфер не раскрывает свой потенциал.
