Как настроить процессорный усилитель и DSP в машине?

Процессор настраивают в строгом порядке - входной уровень без клиппинга, назначение каналов, кроссоверы (твитер от 2,5-4 кГц, мидбас от 60-80 Гц, сабвуфер до 60-80 Гц, крутизна 24 дБ/окт), проверка полярности, задержки по расстоянию до головы водителя из расчета 1 мс на 34 см, уровни каналов и только потом эквалайзер по микрофону - срезами, а не подъемами. Каждый шаг проверяют измерением, финал - знакомой музыкой.

Что делает процессор и чем модуль отличается от отдельного DSP?

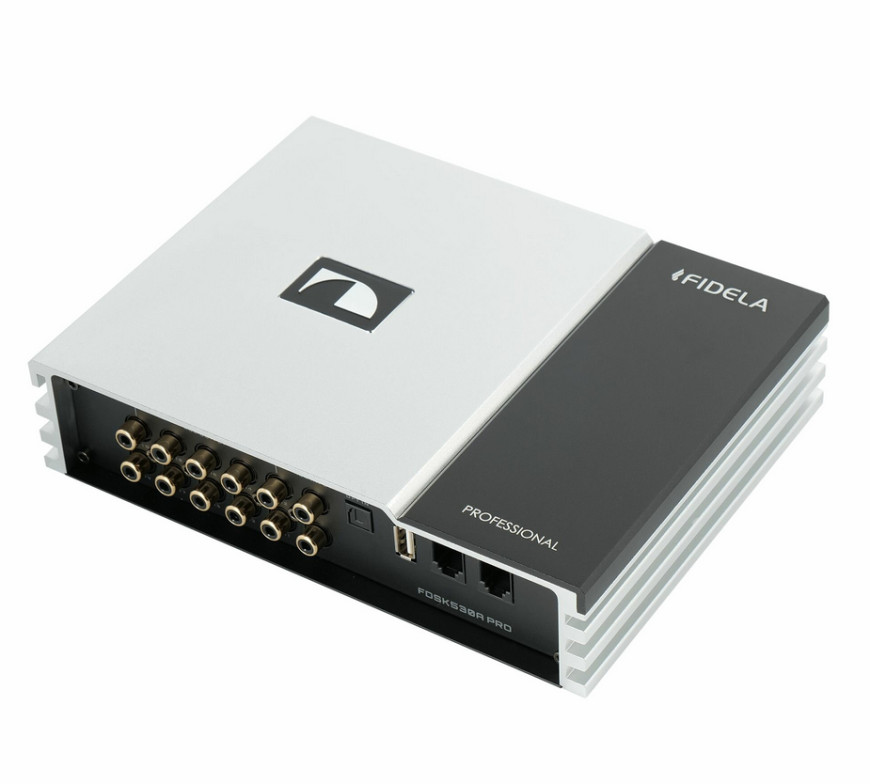

Процессор принимает сигнал с любого источника, делит его на полосы, задерживает каждый канал, выравнивает уровни и АЧХ и отдает готовые каналы на усилитель. Процессорный усилитель - тот же DSP, встроенный в многоканальный усилитель - один корпус, один комплект проводов, меньше каналов и меньше гибкости, чем у связки «отдельный процессор плюс усилители».

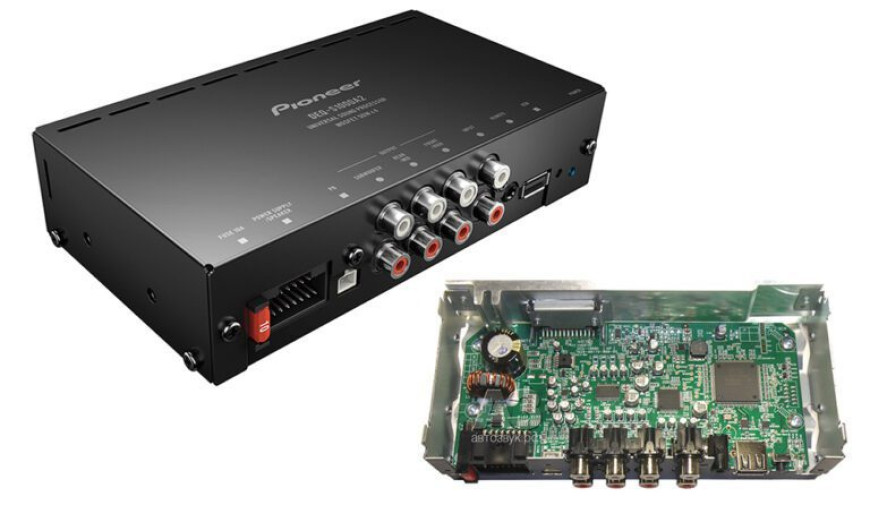

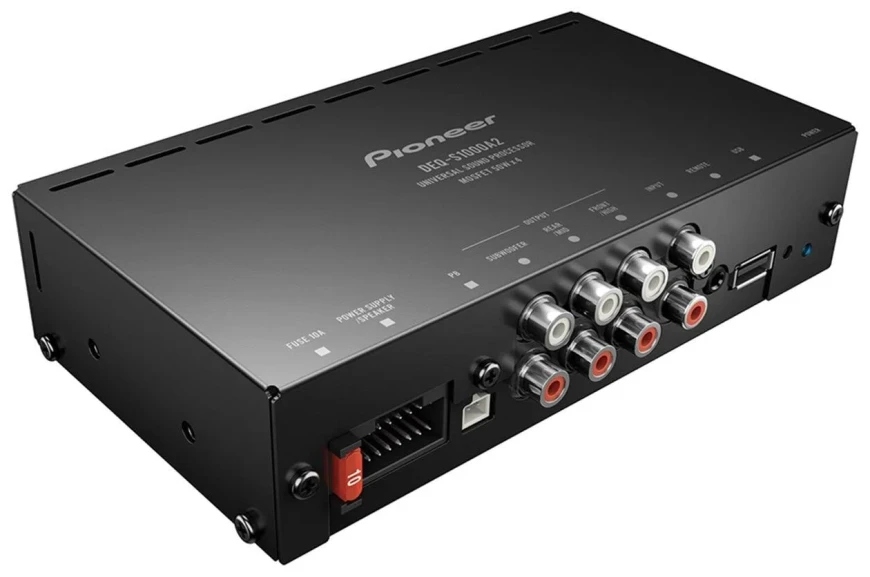

Все, что не умеет магнитола, делает процессор - принимает сигнал по высокому уровню с заводской системы и снимает ее коррекцию, режет полосы фильтрами с крутизной до 24-48 дБ/окт, вводит задержки в миллисекундах или сантиметрах, хранит пресеты под водителя и пассажира и управляется пультом. Отдельный DSP берут для трехполосного фронта и нескольких усилителей, процессорный усилитель - когда каналов шесть-восемь и место под сиденьем ограничено. Что и в каком порядке ставить перед процессором, разобрано в обзорном материале о том, с чего начинать автозвук и как собрать систему целиком. Пример компактной связки - проект с процессорным усилителем Audison - девять каналов обработки, восемь каналов усиления, фильтры 6-24 дБ/окт, задержки до 15 мс и десятиполосный параметрический эквалайзер на каждый канал уместились под водительским сиденьем.

Что подготовить до настройки?

До настройки источник переводят в «плоский» режим - эквалайзер, тонкомпенсация, «объем» и автогромкость выключены. Затем выставляют входную чувствительность процессора так, чтобы на максимальной громкости источника не было клиппинга, и проверяют, что все динамики играют без шума. Для измерений нужны микрофон, ноутбук с программой процессора и анализатором спектра, розовый шум и рулетка.

Входной уровень - фундамент - перегруженный вход добавит искажения, которые потом «лечат» эквалайзером, а недогруженный поднимет шум. У процессора с индикатором клиппинга громкость источника поднимают до вспышки индикатора и отступают на два-три шага; без индикатора уровень выставляют по мультиметру, как и gain усилителей - методика та же, что в инструкции про уровень по мультиметру при подключении усилителя. Заводская магнитола с собственной коррекцией требует деэквализации - процессор измеряет сигнал на входе и строит обратную кривую. Стоит ли оставлять такой источник, разобрано в статье про выбор источника для процессора - штатная магнитола или Android.

Микрофон - измерительный, всенаправленный, с USB или через звуковую карту; смартфон с приложением дает лишь грубую картину. Розовый шум и тестовые треки берут из комплекта производителя или из свободных программ измерения. Микрофон ставят на подголовник на уровне ушей и во время замеров водят им по области головы - усредненное измерение точнее одной точки, которую портят отражения от стекла и торпедо. Двери закрыты, двигатель выключен, вентилятор тоже.

Как назначить каналы и выставить кроссоверы?

Настройку процессора обычно начинают с распределения каналов между динамиками и усилителями. Для твитера устанавливают ФВЧ в диапазоне 2,5-4 кГц, для мидбаса используют ФВЧ на 60-80 Гц и ФНЧ на частоте раздела с твитером, а для сабвуфера устанавливают ФНЧ на 60-80 Гц. В качестве основного варианта чаще всего используют фильтры Линквица-Райли с крутизной 24 дБ/окт. Такой вариант позволяет достаточно четко разделить диапазоны и не заставляет динамики воспроизводить частоты, для которых они не предназначены.

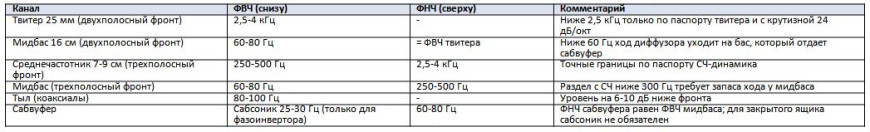

Таблица 1. Стартовые точки кроссоверов для типовых конфигураций. Крутизна по умолчанию 24 дБ/окт (Линквиц-Райли); окончательные значения подбирают по измерению и паспорту динамиков.

Фильтр Линквица-Райли с крутизной 24 дБ/окт обеспечивает ровную сумму двух полос в области частоты раздела, если полярность динамиков настроена правильно. У фильтра Баттерворта с такой же крутизной в этой области появляется небольшой подъем. Более пологие фильтры 6-12 дБ/окт сильнее перекрывают соседние диапазоны. В результате твитер получает больше низких частот, а мидбасу приходится воспроизводить лишний бас. При этом опускать частоту среза твитера ниже указанной производителем границы не стоит даже при использовании крутой характеристики. Для мидбаса и сабвуфера частоту раздела обычно выбирают в районе 60-80 Гц. Если сабвуфер установлен в фазоинверторном корпусе, дополнительно используют сабсоник, который обычно ставят на 5-10 Гц ниже настройки порта. Например, в одном из проектов Audison фронт делили на 2 кГц с крутизной 12 дБ/окт, а мидбас ограничивали снизу на 60 Гц и сабвуфер сверху на 80 Гц. Однако для большинства систем более крутой фильтр 24 дБ/окт остается безопасным вариантом. Оформление и объем короба сабвуфера разобраны в отдельном материале.

Как проверить полярность и посчитать задержки?

После выбора фильтров проверяют полярность динамиков и только затем переходят к задержкам. Для проверки можно использовать батарейку, специальный тестер или сравнить звучание на частоте раздела. Если один из динамиков подключен в противофазе, в области раздела появляется провал, поэтому для мидбаса и сабвуфера иногда приходится проверить оба варианта подключения и выбрать тот, при котором бас получается более плотным. Задержки зависят от расстояния между динамиками и местом водителя. Обычно измеряют расстояние от центра каждого диффузора до точки между ушами водителя, после чего процессор рассчитывает необходимую задержку. Если делать расчет вручную, то 1 мс соответствует примерно 34 см разницы в расстоянии. Таким образом, самый дальний динамик принимают за исходную точку, а для остальных добавляют задержку в зависимости от расстояния до слушателя.

Динамик, включенный в противофазе, дает провал на частоте раздела - переключают полярность сабвуфера и мидбаса по очереди и оставляют вариант с более плотным басом на 60-80 Гц. Рулеткой измеряют расстояние от центра каждого диффузора до точки между ушами водителя и вводят в процессор в сантиметрах или миллисекундах - большинство программ принимают прямо расстояние и считают сами. Как выставлять твитеры и мидбасы, чтобы разница расстояний между левой и правой стороной была меньше, разобрано в статье про выбор мидбасов и твитеров под процессор.

Таблица 2. Пример расчета задержек для места водителя. Расстояния измерены от центра головы, скорость звука 343 м/с (2,92 мс на метр). За точку отсчета берут самый дальний динамик - его задержка 0.

После расчета включают моно-сигнал - розовый шум или голос - и подстраивают задержки левой стороны шагами по 0,05-0,1 мс, пока образ не встанет в центр перед водителем. Сабвуфер настраивают последним - его задержку и полярность меняют, слушая, где по глубине сцены сидит бочка; правильно - в одной точке с мидбасом, а не в багажнике. Пресет для пассажира делают отдельно - задержки для правого места зеркальные.

Как выставить уровни каналов?

Уровни каналов настраивают после задержек. Для этого используют розовый шум, анализатор и обычную музыку. Сначала выравнивают левый и правый мидбас, затем твитеры обычно делают на 3-6 дБ тише, а сабвуфер на 3-6 дБ громче фронта. Тыловые динамики, если они установлены, чаще всего оставляют на 6-10 дБ тише передних. При этом разница между левым и правым каналами влияет не только на громкость, но и на положение звуковой сцены. Поэтому правый канал иногда приходится немного поднять, чтобы центральный образ не смещался к двери. Уровень сабвуфера лучше дополнительно проверять на обычных музыкальных записях. Бас не должен выделяться отдельно или перекрывать вокал. Все уровни желательно начинать с нулевой отметки, поскольку дополнительные подъемы уменьшают запас усилителя и могут быстрее привести к клиппингу. После основной настройки изменения обычно делают небольшими шагами, не более 1 дБ за раз.

Как эквализировать по микрофону и какую кривую взять за цель?

Эквалайзер используют уже после настройки фильтров, полярности, задержек и уровней. Основную коррекцию выполняют срезами, а количество полос обычно стараются не увеличивать без необходимости. Для широких подъемов и провалов используют широкие полосы, а для отдельных резонансов более узкие. Подъемы желательно ограничивать примерно 3 дБ, поскольку они дополнительно нагружают усилитель и динамики. При этом добиться идеально ровной линии в автомобильной системе обычно не является главной целью. Чаще используют небольшое усиление баса ниже 80-100 Гц, относительно ровную середину и плавное снижение высоких частот к 10-16 кГц. Такой вариант обычно воспринимается естественнее в салоне автомобиля.

Розовый шум пускают по одному каналу, микрофоном водят по области головы, смотрят усредненную АЧХ и убирают самые высокие горбы. Провал, который не поднимается эквалайзером, - это интерференция или неверная фаза, и лечится он задержками и полярностью, а не подъемом. Если полосе нужна коррекция больше 6 дБ, проверяют gain, полярность и кроссоверы - ошибка почти наверняка там. После поканальной эквализации сводят стороны вместе и проверяют сумму - стыки полос должны быть ровными. Дребезг панелей, который вылезет на громком басу после настройки, - вопрос не процессора, а шумоизоляции дверей и багажника.

Целевая кривая с подъемом внизу - норма для салона - подъем частично уже дает сама кабина, а слух на низких уровнях чувствителен к басу меньше. Плоская АЧХ в машине звучит тонко и резко. Финальную проверку делают не по графику, а по трем-пяти знакомым записям разных жанров на средней громкости - голос в центре и на уровне глаз, бас слитный с фронтом, тарелки без звона. Настройку сохраняют в пресет и копируют файл на компьютер - сброс процессора при обновлении прошивки - обычное дело.

Какие ошибки чаще всего портят настройку?

Пять ошибок объясняют большинство плохих настроек - эквалайзер раньше задержек, перегруженный вход, перекрывающиеся полосы, непроверенная полярность и измерение с открытой дверью или работающим двигателем. Шестая - слепая автонастройка без прослушивания.

Порядок нарушают чаще всего из нетерпения - эквалайзером «доводят» провал, который через час уйдет сам после правильных задержек. Перекрытие полос - когда ФНЧ мидбаса стоит на 4 кГц, а ФВЧ твитера на 2,5 кГц - дает горб и размытый образ. Шум и свист после настройки почти всегда означают завышенный входной уровень или gain усилителя, а не «плохой процессор». Автонастройка - хороший старт - она измеряет и ставит фильтры, задержки и коррекцию за минуты, но результат нужно слушать и править вручную, иначе получится ровный график и неживой звук. Еще две ошибки из практики - замер в одной точке без движения микрофона показывает кривую, которой у головы слушателя нет, а несохраненный пресет исчезает при первом обновлении прошивки. И настраивают прогретую систему, после десяти минут музыки - холодные подвесы динамиков играют иначе.

Инструкция по настройке процессора за 10 шагов

Шаг 1. Подготовьте источник и оборудование

Действие - Эквалайзер и тонкомпенсация магнитолы выключены, ноутбук подключен к процессору, микрофон на подголовнике, рулетка и розовый шум под рукой.

Ожидаемый результат - Программа видит процессор, все каналы назначены и играют.

Если не сработало - Канал молчит - проверьте назначение входа и выхода в схеме, затем провода.

Шаг 2. Выставьте входной уровень

Действие - Громкость источника на 75-80% или до вспышки индикатора клиппинга, чувствительность входа по индикатору или мультиметру.

Ожидаемый результат - Максимальная громкость без клиппинга, в паузах нет шума.

Если не сработало - Шум в паузах - опустите чувствительность входа и поднимите gain усилителей; клиппинг - наоборот.

Шаг 3. Снимите заводскую коррекцию, если источник штатный

Действие - Запустите деэквализацию по инструкции процессора - измерение сигнала на входе и построение обратной кривой.

Ожидаемый результат - Входной сигнал ровный во всей полосе.

Если не сработало - Штатная система делит полосы по разным проводам - суммируйте каналы на входе процессора перед деэквализацией.

Шаг 4. Поставьте кроссоверы

Действие - По таблице 1 - твитер 2,5-4 кГц, мидбас 60-80 Гц и до частоты твитера, сабвуфер до 60-80 Гц, крутизна 24 дБ/окт.

Ожидаемый результат - Каждый динамик работает только в своей полосе, на громкости нет перегрузки.

Если не сработало - Твитер звенит или искажает - поднимите его ФВЧ на 500 Гц; мидбас хрипит на басу - поднимите его ФВЧ.

Шаг 5. Проверьте полярность

Действие - Батарейкой на клеммах или на слух по сумме баса на частоте раздела - переключайте фазу сабвуфера и мидбасов по очереди.

Ожидаемый результат - Бас на 60-80 Гц плотный, без провала на стыке.

Если не сработало - Провал остается при любой полярности - меняйте частоту раздела на 10-20 Гц и повторяйте.

Шаг 6. Рассчитайте и введите задержки

Действие - Расстояния от каждого динамика до центра головы, самый дальний - 0, остальным разницу по 2,92 мс на метр; уточните по моно-сигналу.

Ожидаемый результат - Голос в центре перед водителем на уровне глаз.

Если не сработало - Образ тянет к двери - увеличьте задержку левого мидбаса шагом 0,1 мс; сидит низко - проверьте задержку и уровень твитеров.

Шаг 7. Выставьте уровни

Действие - Розовый шум поканально - мидбасы поровну, твитеры на 3-6 дБ ниже, сабвуфер на 3-6 дБ выше, тыл на 6-10 дБ ниже фронта.

Ожидаемый результат - Тональный баланс ровный, ни один динамик не выделяется.

Если не сработало - Резко - убавьте твитеры на 1-2 дБ; тонко - поднимите мидбас, а не сабвуфер.

Шаг 8. Эквализируйте по микрофону

Действие - Поканально по усредненному измерению, срезами до 6 дБ, подъемы до 3 дБ, цель - кривая с подъемом баса и спадом верха.

Ожидаемый результат - АЧХ в пределах ±3 дБ от цели без узких пиков.

Если не сработало - Провал не поднимается - вернитесь к полярности и задержкам; полосе нужно больше 6 дБ - проверьте gain и кроссоверы.

Шаг 9. Послушайте и поправьте

Действие - Три-пять знакомых треков разных жанров на средней громкости, правки по 1 дБ и по 0,1 мс.

Ожидаемый результат - Вокал в центре, бас слитный, тарелки без звона, на громкости нет усталости.

Если не сработало - Нравится график, не нравится звук - доверяйте слуху и корректируйте уровни, а не эквалайзер.

Шаг 10. Сохраните пресеты

Действие - Пресет водителя, отдельный пресет пассажира или «для всех», файл настройки на компьютер.

Ожидаемый результат - Пресеты переключаются с пульта, файл лежит в двух местах.

Если не сработало - Прошивка сбросила настройки - загрузите файл, не настраивайте заново.

FAQ - частые вопросы о настройке процессора

Можно ли настроить DSP без микрофона?

Частично - кроссоверы, полярность, задержки по рулетке и уровни по слуху дают 70-80% результата. Эквалайзер без измерения превращается в угадывание - узкие резонансы салона на слух не найти. Измерительный микрофон стоит меньше любого динамика в системе.

Что такое деэквализация и когда она нужна?

Заводская магнитола корректирует сигнал под штатные динамики - поднимает бас и верх, режет полосы. Процессор измеряет этот сигнал и строит обратную кривую, возвращая ровный тракт. Нужна при любом штатном источнике; с магнитолой с линейными выходами и выключенным эквалайзером - нет.

Какую крутизну фильтров выбрать - 12 или 24 дБ/окт?

По умолчанию 24 дБ/окт Линквица-Райли - полосы почти не перекрываются, а сумма на стыке ровная. Пологие 12 дБ/окт оставляют для динамиков с большим запасом и там, где стык на слух звучит естественнее; 6 дБ/окт - только с запасом хода мидбаса ниже раздела.

Нужны ли задержки, если сабвуфер один?

Да, и сабвуферу тоже, только с другой стороны - он самый дальний, поэтому задерживают остальные каналы до него. Без задержек удар бочки с фронта и с сабвуфера приходит в разное время, и бас получается двойным и рыхлым.

Почему после настройки появился шум или свист?

Чаще всего завышен входной уровень процессора или gain усилителя, реже - масса и прокладка RCA рядом с силовыми кабелями. Опустите чувствительность входа и gain, проверьте массу; шум, меняющийся с оборотами двигателя, - это наводка, а не настройка.

Как часто нужно перенастраивать процессор?

После каждой замены компонента или переустановки динамиков - обязательно; в остальном настройка живет годами. Пересмотреть стоит после смены сезона, если появился шум или дребезг - причина обычно в проводке и дверях, а не в самом процессоре.

Что лучше - автонастройка или вручную?

Автонастройка с фирменным микрофоном - хороший старт за минуты - измерение, фильтры, задержки и коррекция. Но она строит ровный график, а не приятный звук, поэтому результат слушают и правят вручную - уровни, задержки на 0,1 мс, подъем баса под свой вкус.

Что делать в итоге - три сценария настройки

Даже штатную магнитолу можно заметно улучшить с помощью процессора с высокоуровневым входом. В этом случае достаточно скорректировать штатный сигнал, настроить кроссоверы, задержки и уровни, а затем добавить небольшую эквализацию. При этом основные функции автомобиля сохраняются. Для двухполосного фронта с усилителем и сабвуфером такая настройка обычно не требует сложного оборудования и может быть выполнена достаточно быстро. В трехполосной системе задача становится заметно сложнее, поскольку приходится одновременно настраивать несколько разделов, задержек и уровней. Здесь уже желательно использовать измерительный микрофон и делать несколько последовательных замеров. Независимо от конфигурации общий принцип остается одинаковым: сначала настраивают разделы, затем проверяют полярность и задержки, после этого выставляют уровни и только в конце переходят к эквалайзеру. Такой порядок позволяет не исправлять одной настройкой ошибки, которые появились на предыдущем этапе.
