Ремонт винтажной японской аудиотехники – с чего начать и на что обратить внимание

В данной статье мы ответим на основные вопросы – почему эта техника до сих пор чинится, что подлежит замене независимо от внешнего состояния, зачем после ремонта нужна настройка и как посчитать, стоит ли восстановление своих денег.

Начинать процесс нужно с поиска сервисной документации и с осмотра аппарата. Обязательный минимум для усилителя старше сорока лет – замена электролитических конденсаторов, чистка регуляторов и контактов реле защиты. После этого обязательна настройка тока покоя и постоянного смещения на выходе.

Внутри усилителя и ресивера сохраняется опасное напряжение на конденсаторах блока питания после отключения от сети. Разборка, измерения и пайка выполняются только человеком с соответствующей квалификацией. Материал носит справочный характер и не является руководством по самостоятельному ремонту.

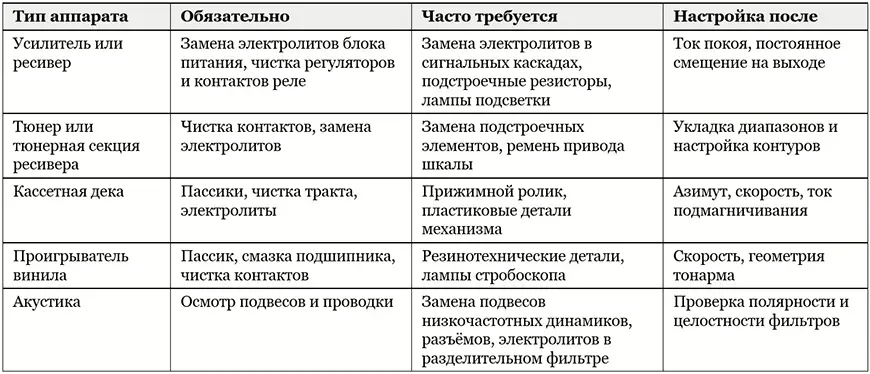

Объём работ по типам аппаратов

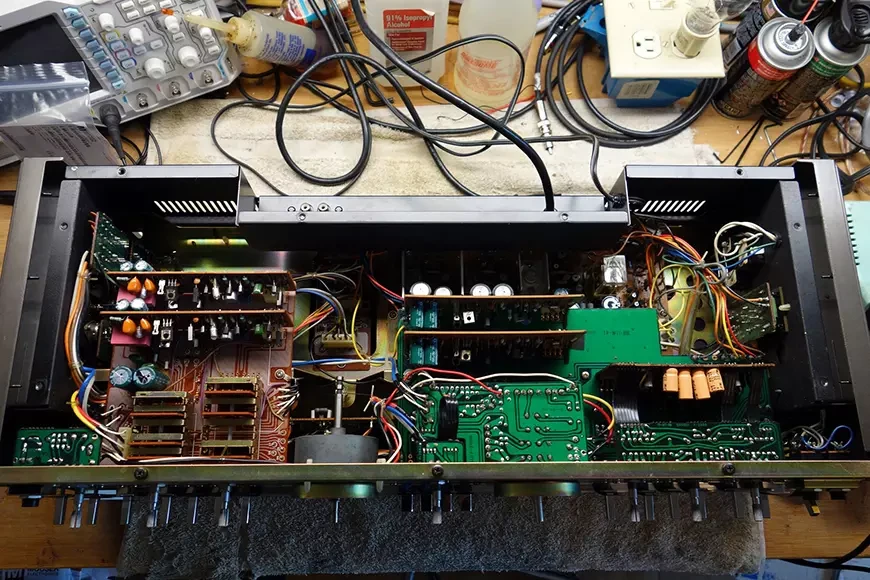

Шасси японского ресивера семидесятых. Выводной монтаж, дискретные компоненты, доступ ко всем узлам.

Почему эта техника до сих пор чинится

Аппараты семидесятых годов двадцатого века интересны с точки зрения восстановления по следующим причинам.

Во-первых, это дискретная схемотехника. Усилительные каскады в усилителях и ресиверах собраны на отдельных транзисторах, а не на микросхемах. Отдельный транзистор обычно можно подобрать по параметрам и заменить современным аналогом, со снятой с производства микросхемой всё гораздо сложнее.

Во-вторых, это консервативная конструкция. Тепловые режимы и запасы по напряжению в технике тех лет закладывались с большим запасом, поэтому базовые элементы схемы за полвека обычно остаются исправными. Выходят из строя расходные компоненты, а не силовая часть.

В-третьих, это ремонтопригодность. Выводной монтаж на печатных платах вместо поверхностного, модульная компоновка, металлическое шасси с доступом ко всем узлам – всё это означает, что перепаять деталь на такой плате может практически любой человек с паяльником и достаточным опытом.

В-четвёрых и последних – это документация. Сервисные руководства к японской технике той эпохи сохранились и находятся в открытом доступе. Схема, карта напряжений, методика настройки – всё это можно найти, поскольку без этого ремонт превращается в угадывание.

С чего начать

Правильная последовательность действий начинается задолго до вскрытия корпуса.

Найдите сервисную документацию. Для японской техники 1970-1980-х существуют специализированные базы, где выложены руководства, схемы и полные спецификации. Без схемы браться за аппарат нельзя.

Соберите информацию по типовым отказам модели. У большинства аппаратов есть известные слабые места, разобранные на профильных форумах: конкретная серия конденсаторов, склонная к разрушению, ненадёжный узел, характерный дефект. Полчаса чтения экономят дни поиска.

Осмотрите аппарат до включения. Следы перегрева на плате, вздутые или потёкшие конденсаторы, потемневшие резисторы, запах гари, следы предыдущего вмешательства – всё это может существенно изменить план работ и оценку стоимости.

Правильно оцените состояние устройства. Аппарат в оригинальном состоянии восстанавливается по понятной методике, он же после самодеятельного ремонта – может оказаться непредсказуем. Перепаянные наспех узлы, детали ошибочных номиналов, изменённые цепи, восстановление подобных экземпляров обходится дороже, чем нетронутых.

Перед началом работ проверьте, какой инструмент вам понадобится. Полноценный ремонт требует не только паяльника, но и мультиметра, осциллографа, генератора сигналов и приспособления для безопасного первого включения. Без измерительной техники выполнима только часть работ.

Первое включение: как не убить аппарат

Самая распространённая и самая дорогая ошибка, это воткнуть доставшийся аппарат в розетку и посмотреть, что будет.

Поскольку электролитические конденсаторы блока питания за десятилетия простоя теряют свойства, то при подаче полного напряжения через них идет повышенный ток утечки, электролиты разогреваются, а нагрузка перекладывается на силовой трансформатор и выпрямители. В худшем случае происходит короткое замыкание, и следом выходят из строя выходные транзисторы.

Поэтому желательно в первый раз подавать напряжение через ограничитель мощности/регулятор напряжения. Простейший вариант такого приспособления можно собрать из лампы накаливания, включённой последовательно с аппаратом. В случае возникновения короткого замыкания лампа загорается и ограничивает ток, не давая ничему сгореть. Более аккуратное и правильное решение, это хороший автотрансформатор с постепенным подъёмом напряжения и контролем потребляемого тока.

Отдельная опасность касается конденсаторов в цепях сетевого фильтра. Компоненты определённых серий европейского производства, применявшиеся и в японской технике, известны склонностью к разрушению с обильным задымлением и характерным едким запахом. Их меняют превентивно, до первого включения, независимо от внешнего состояния.

Признаки того, что подъём напряжения надо немедленно прекратить: запах, дым, нагрев деталей, гудение трансформатора под нагрузкой, срабатывание защиты.

Что менять обязательно

Есть компоненты, которые в аппарате возрастом сорок и более лет желательно заменить независимо от того, работает он или нет (за редкими исключениями).

•   Электролитические конденсаторы блока питания. Электролит высыхает со временем, и происходит это независимо от того, эксплуатировался аппарат или стоял. Это основная работа при восстановлении и главная статья расходов.

•   Электролиты в сигнальных каскадах. Их заметно больше по количеству, а влияние на звук прямое: ушедшая ёмкость меняет частотную характеристику каскада.

•   Конденсаторы сетевого фильтра проблемных серий. Меняются превентивно по соображениям безопасности, а не качества звука.

•   Контакты реле защиты акустики. Часто они обгорают и окисляются, и это главная причина жалобы «пропадает канал». Реле либо чистятся, либо меняются целиком.

•   Регуляторы громкости, баланса и тембра. Со временем окисляются, в результате чего появляется треск при вращении и провалы уровня. Чистятся они изопропиловым спиртом, при сильном износе меняются.

•   Лампы подсветки шкалы и индикаторов. Расходник, перегорают штатно. Замена на светодиоды возможна, но тогда изменится характер свечения.

Элементы, которые не стоит менять без необходимости: резисторы в исправном состоянии, выходные транзисторы, трансформаторы.

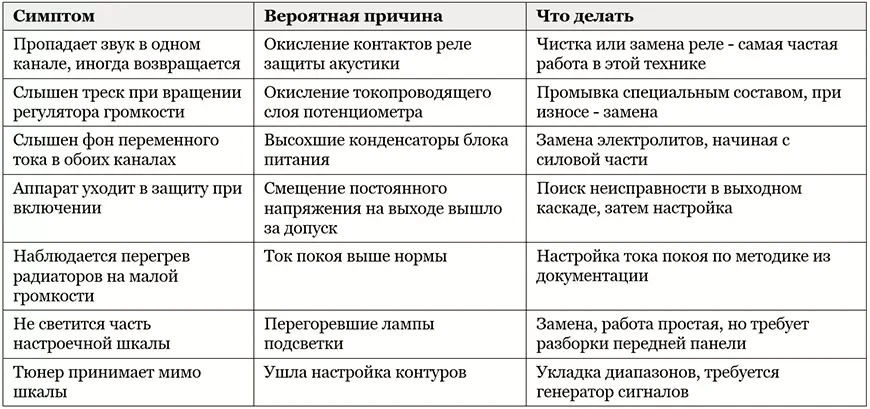

Основные больные места в усилителях и ресиверах

Настройка после ремонта: без неё работа не закончена

Пункт, о котором часто забывают, и именно из-за него восстановленный аппарат нередко звучит хуже, чем до вмешательства.

Замена конденсаторов меняет режимы работы каскадов, поэтому после неё обязательно нужно произвести две регулировки в усилительной части. Первая, это выставление тока покоя выходного каскада, поскольку заниженный даёт искажения на малых уровнях, завышенный ведёт к перегреву и сокращает ресурс транзисторов. Вторая, это устранение постоянного напряжения на выходе, в идеале оно должно быть близко к нулю, в противном случае через звуковую катушку динамика течёт постоянный ток.

Обе величины обычно задаются в сервисной документации конкретной модели, регулируются подстроечными резисторами и измеряются мультиметром в указанных точках. Без документации эта процедура невыполнима, поэтому поиск схемы и стоит первым пунктом плана работ.

В секции тюнера после ремонта требуется укладка диапазонов и настройка контуров. Здесь нужен генератор сигналов, и это та работа, которую разумно поручить мастеру: без приборов её не сделать, а результат прямо влияет на чувствительность и на точность шкалы.

В кассетной деке после замены пассиков настраиваются скорость, азимут и параметры тракта записи. Для этого нужна измерительная лента, и её наличие у мастера – хороший признак квалификации.

Подстроечный резистор регулировки тока покоя. После замены конденсаторов настройка обязательна.

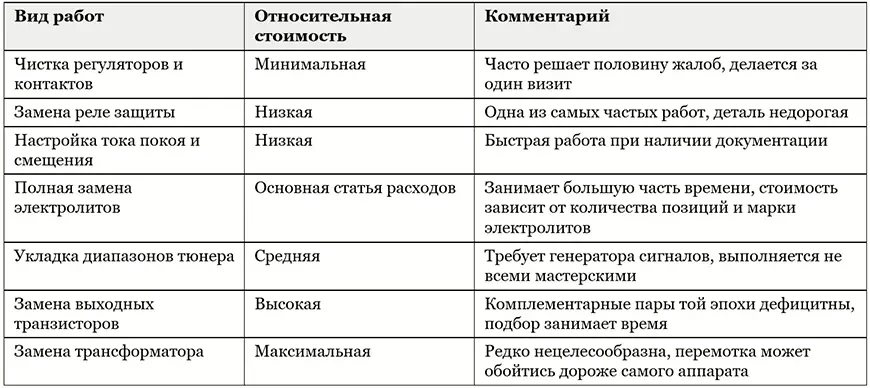

Сколько все это стоит

Конкретных сумм в рублях в этом материале не будет: расценки мастерских различаются в разы, а курсовая составляющая в цене деталей делает любую цифру недолговечной. Но соотношения устойчивы, и по ним можно планировать.

У аппаратов среднего сегмента полное восстановление обычно сопоставимо по стоимости с ценой самого аппарата. Это не аргумент против покупки, поскольку речь идёт о технике, которая после ремонта работает десятилетиями, однако бюджет следует закладывать сразу на две позиции.

Довод в пользу восстановления, который часто недооценивают: правильный документированный ремонт заметно повышает рыночную стоимость аппарата. По оценкам вторичного рынка, полная замена конденсаторов с подтверждением прибавляет к цене существенную долю, как и грамотно выполненная настройка. Часть вложений возвращается при последующей продаже.

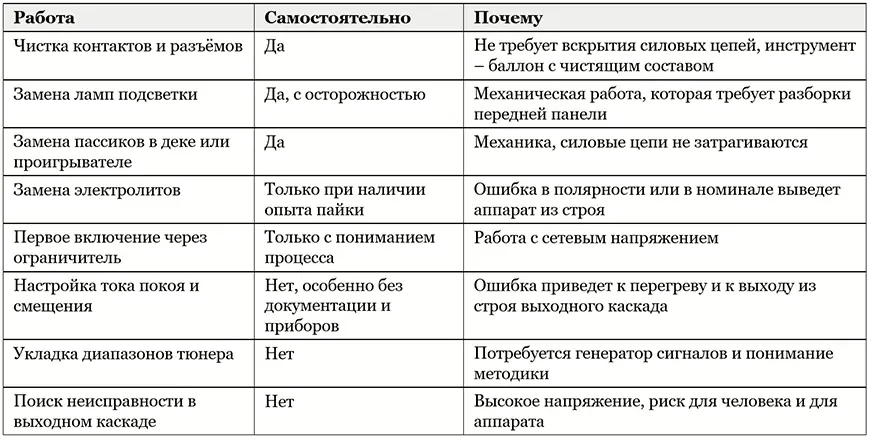

Что можно сделать самому, а что отдать мастеру

Разумным решением будет взять на себя механику и чистку, а электронику отдать мастеру. Это закроет заметную часть типовых жалоб и снимет риск испортить аппарат необратимо.

Как ремонт влияет на стоимость

Вопрос практический – восстанавливать для себя или для последующей продажи?

При восстановлении для себя работает простая арифметика. Аппарат среднего сегмента плюс полное восстановление дают систему, сопоставимую по звуку с современной техникой заметно более высокой ценовой категории. Это реальный аргумент, а не ностальгический: металлическое шасси, дискретная схемотехника и добротные трансформаторы после ревизии работают как задумано.

При восстановлении для продажи важно правильно документировать работы. Аппарат с чеками, перечнем заменённых позиций и указанием выполненных настроек стоит существенно дороже такого же, но без бумаг.

Что снижает стоимость восстановленного аппарата – необратимые изменения схемы, замена оригинальных деталей на неподходящие по типу, сверление корпуса под современные разъёмы, перекраска панели.

Если вы решите установить светодиодную подсветку вместо ламп накаливания в настроечной шкале или стрелочных индикаторах, то важно понимать следующее. Такое решение практично и долговечно, однако меняет характер свечения, а часть покупателей предпочитает оригинал. Если аппарат делается на продажу, то разумно сохранить старые лампы и отдать их покупателю вместе с ним.

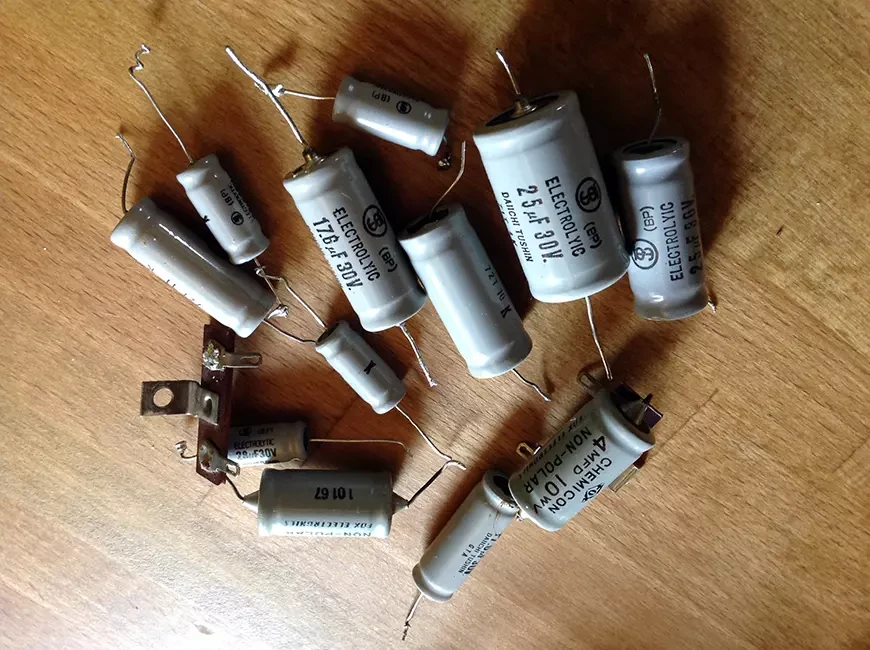

Заменённые электролитические конденсаторы. Документированный ремонт заметно повышает стоимость аппарата при продаже.

Частые вопросы

Можно ли включить найденный аппарат просто так?

Нет. Высохшие конденсаторы блока питания при подаче полного напряжения способны привести к короткому замыканию и потянуть за собой выходной каскад. Первое включение выполняется через ограничитель тока.

Что менять обязательно?

Электролитические конденсаторы блока питания и сигнальных каскадов, конденсаторы сетевого фильтра проблемных серий, контакты реле защиты. Их состояние внешним осмотром не оценивается.

Почему пропадает канал?

В подавляющем большинстве случаев причиной является окисление контактов реле защиты акустики. Это самая частая работа в этой технике, и деталь недорогая.

Нужна ли настройка после замены конденсаторов?

Обязательна. Замена меняет режимы каскадов, после неё выставляются ток покоя и постоянное напряжение на выходе. Без этого аппарат может звучать хуже, чем до ремонта, и перегреваться.

Где взять схему?

Для японской техники 1970-80-х годов существуют специализированные базы сервисной документации. Без схемы браться за аппарат не стоит, карта напряжений и методики настройки потребуются на каждом этапе.

Стоит ли восстановление своих денег?

У аппаратов среднего сегмента полное восстановление сопоставимо по стоимости с ценой самого аппарата. Взамен вы получаете технику, которая после ревизии работает десятилетиями, и часть вложений возвращается при последующей продаже.

Можно ли поставить светодиоды вместо ламп подсветки?

Технически да, однако характер свечения шкалы меняется, и часть покупателей предпочитает оригинал. Если аппарат делается на продажу, старые лампы стоит сохранить.

Какую технику лучше не брать на восстановление?

Аппараты после самодеятельного ремонта с непонятными переделками, а также упрощённые модели поздней эпохи с большим количеством микросхем: ремонтопригодность ниже, и коллекционная ценность тоже.

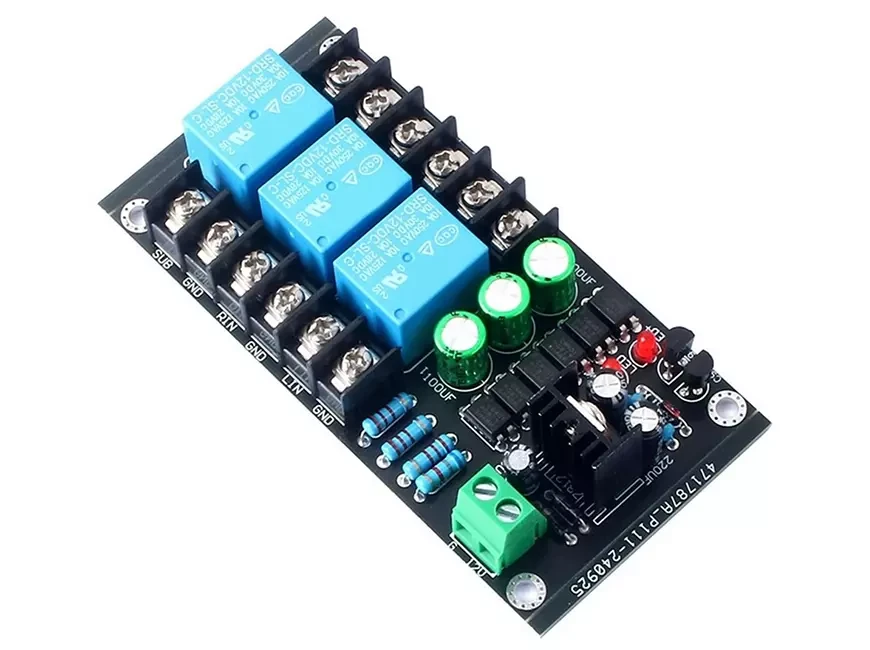

Реле защиты акустики. Окисление его контактов - причина номер один жалобы на пропадающий канал.

Вывод: что делать в вашем случае

Если аппарат достался вам без истории, то не включайте его сразу – постарайтесь найти сервисную документацию и показать мастеру. Стоимость диагностики несопоставима со стоимостью выходного каскада. Если решили восстанавливать, закладывайте бюджет сразу на две позиции: у аппаратов среднего сегмента полное восстановление сопоставимо с ценой покупки. Если хотите делать что-то сами, начните с механики и чистки контактов – это закрывает заметную часть типовых жалоб и не несёт риска. Электронику отдайте мастеру и обязательно попросите выполнить настройку тока покоя и смещения: без неё ремонт не закончен. И сохраняйте все документы по работам – при продаже они возвращают часть вложений.

Автор: Денис Репин – редактор раздела «Аудио» Hi-Fi.ru. С 2010 года занимается винтажной аудиотехникой и её восстановлением, через руки прошло более 50 аппаратов.
